Parametry popisující kontrukční model jsou shrnuty v následující tabulce.
|
nastavení priority |
Tento parametr udává jak je definována priorita. |
|
hodnota priority |
Hodnota definující prioritu prutu. |
|
svislé zarovnání |
Tato volba udává polohu střednice prutu. |
|
zad. excentricity |
Tento parametr udává excentricity, které mohou být použity. |
|
excentricita ey, ez |
Závisí na předchozím parametru, excentricita může být uvedena. |
|
ořezy na koncích |
Ořezy na koncích mohou být určeny buď automaticky nebo ručně. Viz níže. |
|
parametry odsazení |
Parametry odsazení se pro automatické a ruční ořezy liší. Viz níže. |
Navíc jsou zde další parametry vztahující se ke konstrukčnímu modelu. Základní parametr prutuTyp udává konstrukční typ prutu. Tento parametr udává prioritu prutu, je-li priorita nastavena podle dílce.
Priorita bere v úvahu řešení přípojů protínajících se a nebo dotýkajících se prutů. Smysl bude nejlépe vysvětlen na malém příkladu.
Předpokládejme, že máme sloup s prutem připevněným k jeho zhlaví. Výpočtový model vypadá následovně:
Nyní zobrazme CAD model. Priorita sloupu (B17) je nastavena na 100. Priorita připojeného prutu (B18) je 80. Automaticky vytvořený detail vypadá následovně:
Nyní snižme prioritu sloupu (B17) na 50. Výsledek vypadá následovně:
Pokud je nastaveno na výchozí hodnotu, zarovnání v konstrukčním modelu je bráno stejné jako zarovnání ve výpočetním modelu.
Excentricita může být zadána několika způsoby:
|
na celý dílec |
Excentricita je konstantní po celé délce prutu. |
|
v koncových bodech |
Excentricita je zadána zvlášť pro oba koncové body. Mezi nimi se excentricita mění lineárně. |
|
vaznice na krokvi |
Excentricita je nastavena tak, že jeden prut je položen na druhý prut. Tato volba se používá především pro „křížící se" pruty, které se dotýkají svými povrchy. Viz níže. |

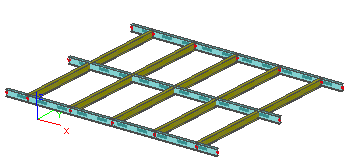

Efekt této volby je ukázán na následujících dvou obrázcích. První obrázek ukazuje dva protínající se pruty bez definování excentricity.
Na druhém obrázku je nastavena volba Vaznice na krokvi prutům v jednom směru. Výsledkem je, že pruty v jednom směru jsou uloženy na vrchní líc prutů ve druhém směru.
Poznámka 1: Priorita "vaznic", tj. prutů s volbou Vaznice na krokvi musí být nižší než priorita křížících se prutů. Jinak toto nastavení nebude mít žádný efekt.
Poznámka 2: Vaznice a krokve musí být připojeny pomocí přípojných uzlů. Jinak nemůže být proveden automatický výpočet svislého odsazení.
Automatické ořezy na koncích jsou počítány automaticky. Jednotlivé pruty jsou upraveny tak, aby vytvořily přesný detail v přípojích. Navíc je možné definovat odstup, který musí být udělán mezi čelem daného prutu a připojovaného prvku.
|
x-odstup začátek |
Odsazení na začátku prutu |
|
x- odstup konec |
Odsazení na konci prutu |
Uživatel může definovat detail konce prutu ručně. To může být užitečné pro velké modely, které se nebudou měnit. Jakmile je jednou ořez na konci nastaven, není třeba ho znovu počítat, jestliže je model regenerován. Také tato funkce umožňuje navrhovat specielní detaily.
|
začátek x-odsazení |
Ořez na konci v podélném směru na začátku prutu |
|
začátek Rz |
Sklon Rz čela prutu na začátku prutu |
|
začátek Ry |
Sklon Ry čela prutu na začátku prutu |
|
konec x-odsazení |
Ořez na konci v podélném směru na konci prutu |
|
konec Rz |
Sklon Rz čela prutu na konci prutu |
|
konec Ry |
Sklon Ry čela prutu na konci prutu |
Example
|
nosník: automatický ořez na konci |
|
|
nosník: automatický ořez na konci odstup = 50 mm |
|
|
nosník: ruční ořez na konci |
Offset filled in from previous automatic end cut. The end offset is 50 mm bigger than the beginning offset.
|
|
nosník: konec odsazení= 500 |
|
|
nosník: konec odsazení = 0 Ry = 135 sloup: Ry = 45 |
|
