SCIA Engineer nabízí sadu funkcí pro rychlé zadání netypických desek. Zvláštní funkce je dostupná pro:
desku s pruty, tj. žebrovanou desku (izotropní, ortotropní, membránovou),
prefabrikovaná deska, tj. deska složená z prefabrikovaných nosníků (izotropní, ortotropní).

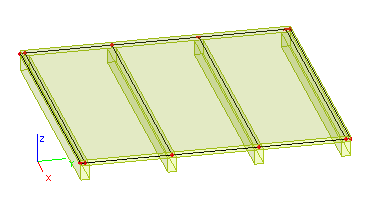

Tato funkce umožňuje uživateli zadat desku s výztužnými žebry. Ve výpočtu je tato entita považována za skutečnou žebrovanou desku. Stejného výsledku lze dosáhnout, jsou-li deska i žebra zadána odděleně pomocí dvou samostatných funkcí (Konstrukce > Rovinné plošné prvky + Konstrukce > Žebro desky).
Čtěte také Zadání nové desky s pruty.

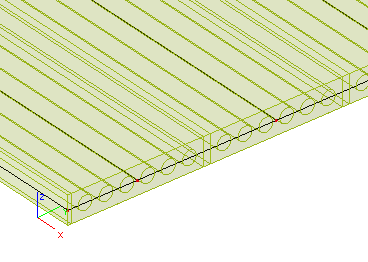

Pokud máte desku složenou z prefabrikovaných panelů (např. dutinových desek), posudky, které je nutno provést, vyžadují, aby tyto panely byly skutečně zadány. Na druhou stranu, výpočet celé konstrukce může být proveden s "náhradní" deskou, jejíž vlastnosti odpovídají systému panelů.
Použitím "prefabrikované desky" lze mít pro výpočet konečnými prvky jedinou desku a zároveň mít zadanou skladbu panelů, které lze pak posoudit speciálním posudkem pro konkrétní typ panelu. Skladba panelů je rovněž ukázána na výkresech.
Na jednotlivých nosnících v tomto typu desky nelze zadat přídavná data jako podpory, hmoty, zatížení atd.
Všechny výhody tohoto typu desky lze plně využít ve spojení s funkcí posouzení plošných prvků jako nosníků.
Čtěte také Zadání nové desky z prutů.
