Otevřete Správce čelních desek.
Klikněte na [Nový].
Zobrazí se Správce průřezů.
Vyberte průřez, pro který chcete zadat novou čelní desku.
Uzavřete Správce průřezů.
Zobrazí se editační dialog pro čelní desky.
Zadejte čelní desku.
Potvrďte [OK].
Dialog pro zadávání nebo opravy čelních desek obsahuje následující části:
grafické okno,
definici souřadného systému,
sekci pro zadání oblastí nebo otvorů,
definici referenčního bodu.
Grafické okno zobrazuje vybraný průřez a zadanou šablonu otvorů. Podporuje standardní vlastnosti grafických oken systému SCIA Engineer:
kontextové menu se skupinou příkazů pro zoomování, tisk a export,
[Ctrl] + [Shift] + stisk pravého tlačítka myši pro zoomování k a od obrázku,
[Shift] + stisk pravého tlačítka myši pro posunování obrázku.

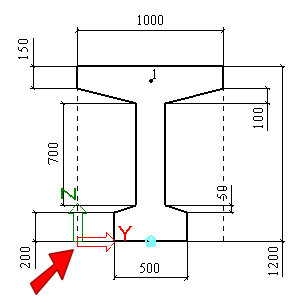

Můžete definovat počátek zadávacího souřadného systému. Zvolený systém se zobrazuje v grafickém okně. Například:
Otvory v desce lze definovat individuálně po jednom nebo hromadně v zadaných oblastech (oblast může obsahovat jeden otvor nebo více otvorů).
Oblasti
Oblast je vždy obdélníková a je definována pomocí její polohy v průřezu a velikosti. Otvory jsou vždy pravidelně rozmístěny po oblasti. Můžete zadat buď (i) počet otvorů v horizontálním a vertikálním směru nebo (ii) polohu prvního otvoru v každém směru a vzdálenost mezi otvory v tomto směru.
|
Jméno
|
Určuje jméno oblasti. |
|
Levý dolní bod y Levý dolní bod z |
Definuje souřadnice levého dolního rohu oblasti. |
|
Šířka
|
Určuje šířku oblasti. |
|
Výška
|
Určuje výšku oblasti. |
|
Typ
|
Lze vybrat typ zadání otvorů do oblasti: Síť – zadáváte počet otvorů v každém směru Přírůstek – zadáváte polohu prvního otvoru v každém směru a vzdálenost mezi otvory pro každý směr |
|
Počet otvorů y Počet otvorů z |
Zadání počtu otvorů pro typ Síť. |
|
První otvor y První otvor z |
Zadání otvorů typu Přírůstek. Udává polohu prvního otvoru. |
|
Přírůstek y Přírůstek z |
Zadání otvorů typu Přírůstek. Udává vzdálenost mezi jednotlivými otvory. |
|
Průměr otvoru
|
Určuje průměr otvoru. |
Otvory
Otvory mohou být zadány přímo určením polohy v průřezu.
|
ID |
(informativní) Zobrazuje číslo otvoru. Číslo je automaticky přiřazeno programem. |
|
Jméno
|
Určuje jméno otvoru. |
|
Y Z |
Souřadnice definující polohu otvoru. |
|
Průměr
|
Určuje průměr otvoru. |
Otvory lze kopírovat. V tomto případě zvolte, jestli kopírujete jednotlivě nebo násobně, zadejte vzdálenost mezi kopiemi a v případě potřeby počet kopií. Pro provedení kopírování použijte tlačítko [Kopírovat] vedle seznamu otvorů a vyplňte parametry v dialogu pro kopírování.
Poznámka: Při zadávání otvorů do oblasti se může stát, že některé otvory padnou mimo průřez (zvláště v případech, kdy průřez není obdélníkový). Tyto mimo ležící otvory nemusíte nijak zvlášť upravovat, protože jsou při zadávání šablony kabelů v průřezu automaticky odfiltrovány. To znamená, že lana lze vkládat pouze do správných otvorů.
|

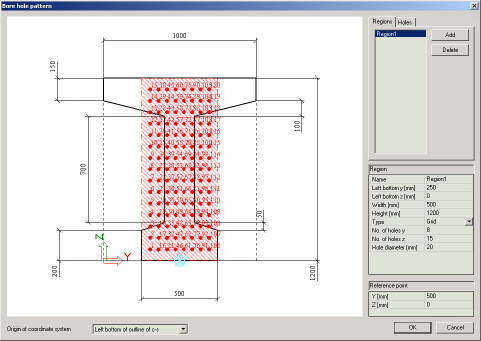

Zadané otvory v čelní desce
|
|
|
Otvory dostupné v šabloně kabelů v průřezu |
|
Referenční bod lze použít k umístění čelní desky na průřez při vytváření šablony kabelů v průřezu (jste dotázáni na polohu čelní desky na průřezu). Většinou lze použít defaultní nastavení. Pouze v případě, že se rozhodnete pro zvláštní konfiguraci čelní desky, může být vhodné si "pohrát" s referenčním bodem a použít nakonec jednu čelní desku pro různé umístění lan do nosníku.
