Parametry dodatečně předpínaného vnitřního kabelu

Definuje jméno kabelu.

Zde může uživatel zadat krátký popis..

Definuje číslo kabelu.

(informativní hodnota)

Ukazuje typ kabelu (vnitřní / vnější)..

Vybírá vrstvu pro kabel. Každý kabel může být přiřazen do jiné vrstvy.

Určuje typ zadání geometrie.

Zdrojová geometrie

Pro tento typ zadání uživatel definuje tvar geometrie kabelu předem. Předdefinovaný kabel je pak přiřazen nosníku a v případě potřeby se jeho tvar upraví tak, aby sledoval tvar nosníku. Kabel není natažen ani zkrácen, aby vyplnil přesně celou délku nosníku. Může však být zakřiven, aby sledoval skutečný tvar nosníku. To může zjednodušit zadání kabelů do zakřivených nosníků. Kabel se nejprve definuje pro průmět nosníku do roviny a po přiřazení konkrétnímu nosníku se tvar kabelu upraví automaticky tak, že osa x kabelu přesně sleduje lokální osu x nosníku.

Přímé zadání

Pro tento typ zadání geometrie uživatel přímo zadává tvar kabelu v grafickém okně, ve kterém je zobrazen vyztužovaný nosník. Pro možnost zadat přesně požadovaný tvar je u příkazové řádky zobrazená nová nástrojová lišta. Ta umožňuje zadání kruhových a parabolických intervalů kabelu.

Poznámka: Stejná nástrojová lišta se zobrazuje při zadání nosníku.

Tato položka otevře zvláštní dialog, ve kterém může uživatel vybrat nosníky přiřazené kabelu. Obecně lze kabelu přiřadit více nosníků jako např. v případě několika kratších nosníků navázaných jeden na druhý, které jsou vyztuženy jedním průběžným kabelem.

Určuje způsob definice lokálního souřadného systému kabelu (osy y a z).

(Tato položka je přístupná pouze pro volbu Zdrojová geometrie).

Uživatel zde musí vybrat požadovanou zdrojovou geometrii kabelu. Lze také aktivovat správce zdrojových geometrií kabelů a zadat novou zdrojovou geometrii.

(Tato položka je přístupná pouze pro volbu Zdrojová geometrie).

Je nutno zadat, kde v konstrukci má ležet počátek zdrojové geometrie kabelu. jinými slovy, uživatel musí svoji zdrojovou geometrii umístit do modelu.

Poloha se definuje (i) odsazením od počátku lokálního souřadného systému nosníku nebo (ii) v globálních souřadnicích.

(Tato položka je přístupná pouze pro volbu Zdrojová geometrie).

Tyto tři hodnoty definují polohu počátku zdrojové geometrie kabelu. Konkrétní význam závisí na volbě popsané výše.

Definuje materiál kabelu.

Definuje počet drátů nebo lan v kabelu..

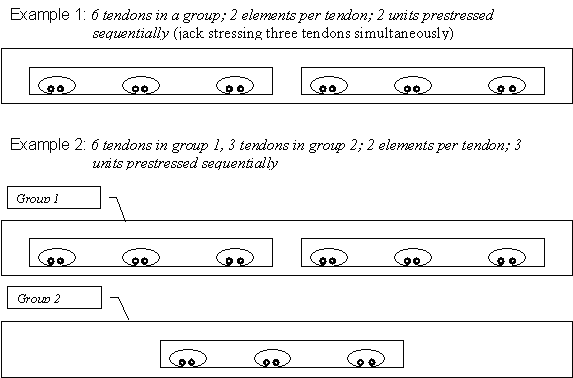

Počet identických kabelů (např. ve stěnách jednokomorového nebo vícekomorového průřezu, …), které tvoří skupinu. Ve většině praktických příkladů předem předpjatého betonu obsahuje kabel jen jeden prvek, (kterým je jedno lano), několik kabelů v jedné skupině a několik skupin v jednom zatěžovacím stavu, podrobnosti viz obr. pod tabulkou.

(informativní hodnota)

Ukazuje průřezovou plochu kabelu.

Definuje průměr kabelového kanálku. Parametr se využije pouze pro test geometrie kabelu.

Uživatel musí vybrat ze seznamu jeden zatěžovací stav. Seznam obsahuje pouze zatěžovací stavy typu předpětí.

V tomto zatěžovacím stavu budou uloženy účinky předpětí kabelu.

Typ napínání je analogický k předem předpínaným kabelům.

Program nabízí čtyři možnosti. Současné kotvení obou konců není ani ekonomické ani prakticky proveditelné.

Význam položky je jasný z názvu.

(pouze pro normy ČSN / STN)

Význam položky je jasný z názvu.

(pouze pro EC2, NEN)

Význam položky je jasný z názvu.

Definuje pokluz na začátku kabelu.

Význam položky je jasný z názvu.

Význam položky je jasný z názvu.

Počáteční napětí na začátku kabelu (před zakotvením kuželíků).

Část kabelu na začátku, která je zohledněna při výpočtu ztrát předpětí, ale není zahrnuta do výpočtového modelu. Má význam v případě, když nosník (a kabel) přesahuje za teoretickou podporou a uživatel nechce tuto část zahrnout do výpočtového modelu, ale chce mít správně vypočítány ztráty předpětí a geometrii kabelu pro výstup do CAD programu.

Viz předchozí parametr.

Definuje řezy, ve kterých budou prezentovány výsledky.

Kružnice + tangenta

kruhový oblouk: parametrem je vzdálenost bodu dotyku od uvažovaného vrcholu polygonu, viz. obr.

Kružnice + poloměr

kruhový oblouk: parametrem je poloměr kružnice, viz obr. Poloměr a dvě tečny definují kružnici. Délka tečny je spočítána automaticky.

Symetrická parabola + tečna

parabolický oblouk, parametrem je vzdálenost bodu dotyku (začátek nebo konec paraboly) od vrcholu polygonu, viz obr. Délka tečny a osa symetrie paraboly definují parabolický oblouk.

Zde se zadává příslušná hodnota parametru.
