V dialogu Beton > Nastavení lze upravit obecné vlastnosti a způsob napínání předpínacích kabelů.
|
Typ napínání
|
Viz obrázek pod tabulkou. |
|
Pokluz
|
Pokluz na napínaném konci kabelu. |
|
Počáteční napětí |
Počáteční napětí na napínaném konci kabelu (před zakotvením kuželíků). |
|
Napětí v průběhu podržení napětí |
Napětí na napínaném konci kabelu. Výsledná velikost relaxace může být zmenšena podržením konstantního napětí (takzvaná korekce relaxace). |
|
Trváni krátkodobé relaxace |
Časový úsek mezi koncem korekce relaxace (pokud existuje) a časem zakotvení. |
|
Trvání podržení napětí |
Doba podržení konstantního napětí během korekce relaxace. |
|
Kotevní délka |
Délka, ve které se předpínací síla zcela přenese do betonu soudržností mezi betonem a předem přepjatým kabelem. |
|
Délka předpínacích jednotek |
Celková délka drátů nebo lan (mezi kotevními kuželíky); pro předem předpínaný beton je rovna délce předpínací dráhy plus délka kotevních bloků, viz obr. Předem předpjatý nosník. |
|
Vzdálenost mezi řezy pro výstup |
Vzdálenost řezů, ve kterých budou dostupné výsledky. |
|
Délka předpínací dráhy |
název mluví sám za sebe
|
|
Zkrácení předp. dráhy v důsledku napnutí všech předp. jednotek |
název mluví sám za sebe |
|
Součinitel teplotní roztažnosti předpínací dráhy |
název mluví sám za sebe |
|
Teplota předpínacích jednotek a předpínací dráhy při předpínání |
název mluví sám za sebe |
|
Teplota předpínacích jednotek v čase vzniku soudržnosti |
název mluví sám za sebe |
|
Teplota předpínací dráhy v čase vzniku soudržnosti |
název mluví sám za sebe |

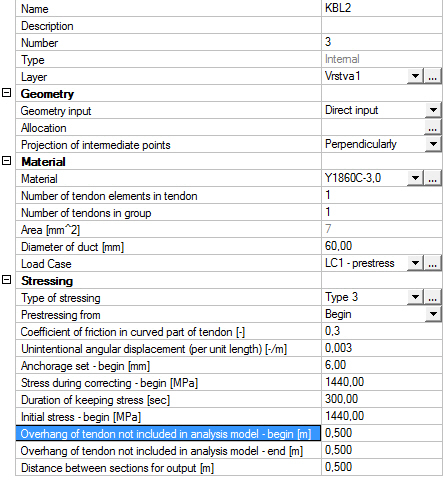

a) uživatel zadává skutečnou délku kabelu – tato délka zahrnuje také délku přesahu (pro tuto skutečnou délku kabelu se vypočítávají pouze ztráty předpětí).

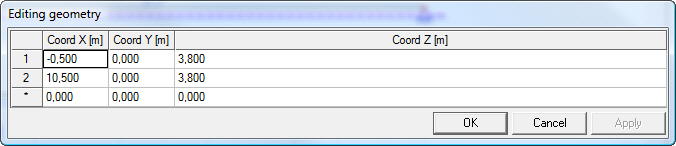

b) Uživatel zadá délku přesahu na obou koncích. Tyto přesahující délky jsou poté odečteny od celkové skutečné délky kabelu. Délka kabelu použitá při výpočtech MKP se rovná skutečné délce kabelu zmenšené o přesah na obou koncích.
Příklad
Prut o délce 10,0 m, kabel o délce 11,0 m a přesah 0,5 m na obou koncích. ==> Délka kabelu pro výpočet ztrát = 11,0 m; délka kabelu pro výpočet MKP = 10,0 m
|
Typ 1 |
|
|
Typ 2 |
|
|
Typ 3 |
|
|
Typ 4 |
|
|
Typ 5 |
|
