Tato kapitola se týká výroby prefabrikovaných betonových prvků. Pravidla přidávání pro prefabrikované betonové prvky a konstrukce jsou popsány v normě EN1992-1-1 kapitole 10 a příloze B. Toto proteplování ovlivňuje zrání betonu a ztrátu předpínací výztuže relaxací.
Uživatel může zvolit urychlené tvrdnutí v Knihovně předpínacích drah. Pokud uživatel zaškrtne políčko Urychlení tvrdnutí proteplováním nebo propařováním, objeví se v tomto dialogovém okně dvě nová zaškrtávací políčka. V nich lze zvolit, zda má proteplování vliv na Zralost betonu a Urychlení relaxace.

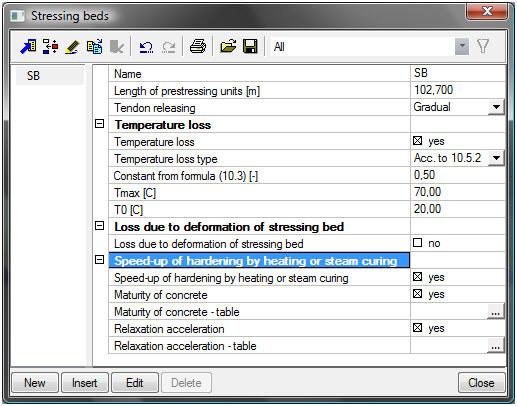

Obr. 1 Dialogové okno předpínacích drah
Účinek zvýšené nebo snížené teploty v rozsahu 0 až 80 °C na zralost betonu lze zohlednit úpravou stáří betonu podle vzorce B.10 z normy EN 1992-1-1.
Přitom
t_T je teplotně upravené stáří betonu, které v příslušných rovnicích nahrazuje t
T(delta_ti) je teplota v °C během doby delta_ti
delta_ti je počet dnů, během nichž převažuje teplota T.
Do dialogového okna Předpínací dráhy bylo přidáno nové zaškrtávací políčko Zralost betonu. Pokud uživatel toto políčko zaškrtne, může definovat počáteční čas intervalu (ti), kde teplota (Tc(dti)) působí, pomocí tlačítka […]. Doby intervalů (dti) se vypočítávají z rozdílu uživatelem definovaných časů (ti). Teplotu je nutno definovat jako průměrnou hodnotu Tc(dti) v definovaném časovém intervalu dti podle vzorce B.10.

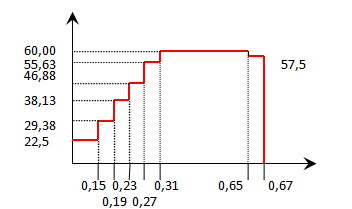

Obr. 2 Cyklus času a teploty
Obr. 3 Nový interval času a teploty

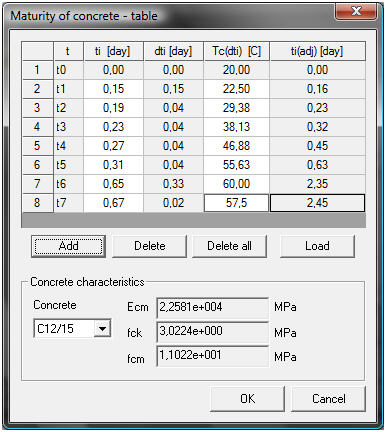

Obr. 4 Tabulka zralosti betonu
V dolní části dialogu jsou uvedeny charakteristiky betonu. Tyto charakteristiky jsou pro uživatele jen informativní a konkrétní hodnoty závisí na vybrané třídě betonu.
Program z těchto vstupních hodnot přepočítá nový upravený čas ti(adj) podle vzorce B.10. Tento upravený čas je přizpůsoben časově závislé analýze fází výstavby. Uživatel jej může vidět v Nastavení nosníku v Lokální časové ose. Zralost betonu nosníku, pro který jsou Nastavení nosníku definována, bude upraven za použití upraveného času betonáže.

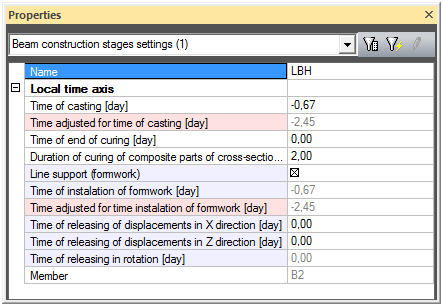

Obr. 5 Dialog Nastavení nosníku
U předpjatých prvků se zohledňuje účinek zvyšování teploty při tuhnutí betonu na ztráty relaxací. Odpovídající doba teq se přidá k době po předepnutí t ve funkcích doby relaxace, které jsou uvedeny v části 3.3.2(7), aby se zohlednily účinky působení tepla na ztrátu předpětí v důsledku relace předpínací výztuže. Odpovídající dobu lze odhadnout podle vzorce 10.2 z normy EN1992-1-1.
Přitom
t_eq je odpovídající doba (v hodinách)
T(delta_ti) je teplota (v °C) během časového intervalu delta_ti
T_max je maximální teplota (v °C) během působení tepla
Do dialogu Předpínací dráhy bylo přidáno nové zaškrtávací políčko Urychlení relaxace. Pokud uživatel toto políčko zaškrtne, může definovat počáteční čas intervalu (ti, v hodinách), kde teplota (Tp(dti)) působí pomocí tlačítka […]. Doby intervalů (dti) se vypočítávají z rozdílu uživatelem definovaných časů (ti). Pokud uživatel zaškrtne políčko Urychlení relaxace, může tuto veličinu ovlivnit v nové tabulce.
Obr. 6 Nový interval času a teploty

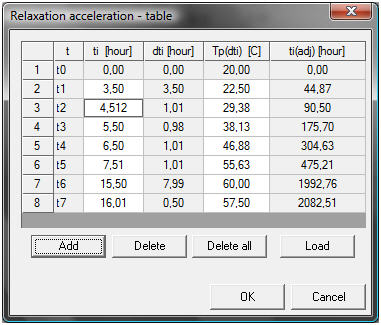

Obr. 7 Tabulka zralosti betonu
Hodnoty v tabulce Urychlení relaxace lze načíst z tabulky zralosti betonu pomocí tlačítka Načíst.
Doba teq se použije pro výpočet trvání krátkodobé relaxace předpjatých kabelů a lze ji zobrazit v dialogovém okně Předem předpjaté kabely nosníku pomocí tlačítka Ztráty.

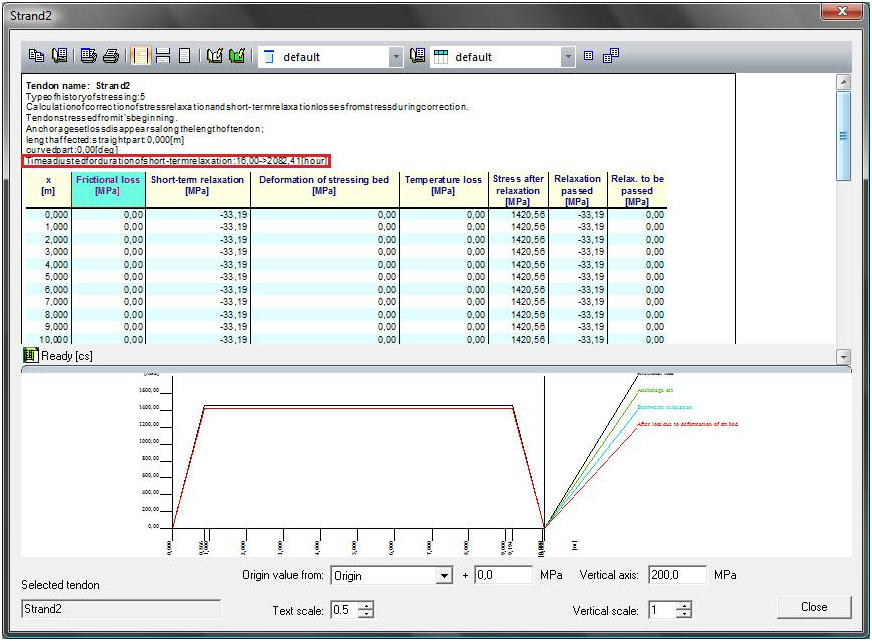

Obr. 8 Okamžité ztráty předpjatého kabelu.
