Nastavení stylu grafu

Styl grafů lze nastavit v dialogu Nastavení zobrazení.

Reprezentace

pomocí pouze obrysových čar

pomocí obrysových čar s vyšrafovanými řezy

jako vyplněný

Omezení

Pomocí omezení (limitů) lze určovat barvy grafu. Uživatel zadává dvě numerické hodnoty. Pro zobrazení grafu jsou použity tři barvy. Barvy mohou být nastaveny v dialogu Nastavení > Barvy a čáry . Pravidla pro jednotlivé barvy jsou vysvětlena v této tabulce:

Barva:

Výsledek je pod minimem

Tato barva je použita pro takové řezy, ve kterých je hodnota zobrazované veličiny nižší než minimální limit.

Barva:

Výsledek je nad maximem

Tato barva je použita pro takové řezy, ve kterých je hodnota zobrazované veličiny větší než maximální limit.

Barva:

Výsledek je mezi minimem a maximem

Tato barva je použita pro takové řezy, ve kterých je hodnota zobrazované veličiny mezi zadanými limity.



Příklad použití limitů

Předpokládejme následující nastavení limitů a barev:

Maximum

1000

Minimum

-4000

Barva:

Výsledek je pod minimem

modrá

Barva:

Výsledek je nad maximem

červená

Barva:

Výsledek je mezi minimem a maximem

zelená

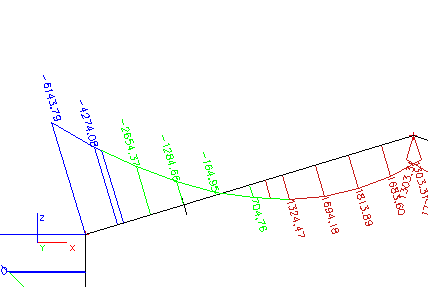

Graf bude vypadat:



Jiný příklad

Výše popsané nastavení může být použito pro „skrytí" určité části hodnot výsledků. Například chcete-li vidět pouze kladné hodnoty grafu, je možné použít následující trik.

Maximum

0

Minimum

0

Barva:

Výsledek je pod minimem

barva, která je velmi podobná barvě pozadí; např. velmi světle modrá pokud je použito bílé pozadí

Barva:

Výsledek je nad maximem

např. modrá

Barva:

Výsledek je mezi minimem a maximem

není použita

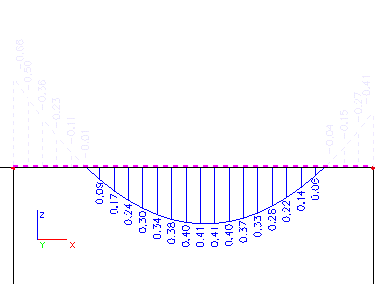

Graf bude vypadat:

Popis

Hodnoty

Vedle grafu jsou vytištěny numerické hodnoty.

Popisky řezů

U grafu je uvedena relativní souřadnice jednotlivých řezů.

Popisky zatěžovacích stavů a kombinací

U grafu je uvedeno jméno odpovídajícího zatěžovacího stavu nebo kombinace.

Úhel textu

Uživatel může zadat natočení textu popisek grafů.

Vykreslení více složek

Je-li současně vykresleno více veličin najednou, je možné určit styl sestaveného grafu.

Stejné měřítko

Všechny grafy pro jeden prut použijí stejné měřítko.

Stejná výška

Všechny grafy pro jeden prut použijí stejnou výšku .

Mezera mezi grafy

Definuje mezeru mezi dvěma sousedními grafy.

Odsazení prvního grafu

Definuje odsazení prvního grafu od prutu.

Postup nastavení stylu zobrazení grafu
  1. Otevřete servis Výsledky.

  2. Vyberte požadovanou skupinu pro vykreslení výsledků (např. vnitřní síly, výkaz materiálu apod.).

  3. Klikněte na [Nastavení kreslení].

  4. Dialog Nastavení kreslení se otevře na obrazovce.

  5. Nastavte požadované parametry.

  6. Potvrďte [OK].
