Systém SCIA Engineer vypočítává smykové napětí v místě styku prvků s fázovaným průřezem.
|
dx/h |
Viz níže uvedený odstavec Smykové napětí vypočtené z rozdílu osových sil. |
|
Hodnoty |
Možné jsou dvě hodnoty: smykové napětí a přírůstek normálové síly |
Otevřete servis Výsledky.
Vyberte funkci Smykovénapětí (pouze na ni klikněte, neotvírejte ji dvojím kliknutím).
Nastavte parametry funkce.
Je-li to zapotřebí, překreslete obrazovku použitím tlačítka Překreslit v okně Vlastnosti.
Prohlédněte si výsledky.

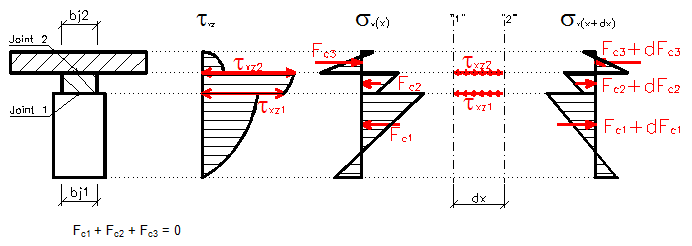

Smykové napětí vypočtené funkcí Smykové napětí se určuje z rozdílu osových sil po délce nosníku. Výpočet smykového napětí na spáře vypočtený z rozdílu osových sil odpovídá Grasshofově teorii, ale lze jej použít jen na příčné zatížení. Tuto teorii nelze použít pro účinky podélného zatížení (např. smršťování a dotvarování betonu mezi dvěma fázemi průřezu).
Přitom
jsou výslednice osových sil v jednotlivých fázích průřezu.
Spára 1
Spára 2
nebo

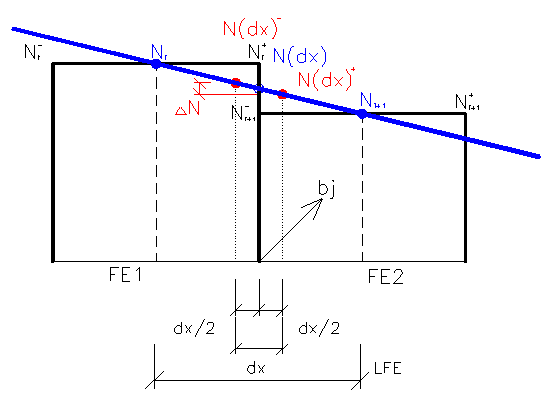

1) Ve službě Výsledek lze získat hodnoty osových sil v jednotlivých fázích průřezu.
2) Tyto hodnoty osových sil jsou zprůměrovány po délce konečného prvku (pokud se hodnoty v počátečním a koncovém bodě liší) a tato průměrná hodnota se vloží do středu konečného prvku.
3) Vytvoří se funkce, která prochází středy konečných prvků (abychom to zjednodušili, můžeme říci, že do středu i-tého prvku se vloží osa y). Hodnota lFE představuje vzdálenost mezi sousedními prvky Ni a Ni+1 ==> délka konečného prvku.
4) Výše popsaná funkce slouží k výpočtu hodnoty osové síly v hodnoceném průřezu mezi konečnými prvky (ve vzdálenosti, která se rovná polovině délky konečného prvku).
5) Hodnota N(dx) je výchozí hodnotou pro výpočet smyku na spáře v hodnoceném průřezu.
6) A dále, rozdíl představuje osovou sílu
působící po délce segmentu dx. Hodnotu dostaneme odečtením hodnoty osových sil ve vzdálenosti dx/2 vpravo a vlevo od hodnoceného průřezu.
Segment dx se určí za použití uživatelem definovaného poměru dx/h (viz dialog Vlastnosti funkce Smykové napětí), kde h je celková výška průřezu.
7) Pak se vypočte smykové napětí:
přičemž bj je šířka spáry.
