Otevřete servis Výsledky.
Vyberte funkci Podloží - další data.
Vyberte desky, na kterých mají být zobrazeny výsledky.
Klikněte na akční tlačítko Diagram napětí v zemině.
Program vygeneruje body v těžištích plošných síťových prvků (vrcholy se generují jen u těch plošných prvků, které mají zadány údaje pro podporu funkcionality modulu Soil-in).
Vyberte bod, ve kterém se má diagram zobrazit.
Program otevře dialogové okno s diagramem.
V případě potřeby použijte tlačítko Předchozí nebo Další k posunu na další bod.
Nebo zvolte z výběrové položky požadovaný vrt, abyste si mohli prohlédnout výsledky pro místa patřící danému vrtu.
Modul Soil-in vypočítá dvě hodnoty napětí: přepětí (Sigma,z) a původní napětí v zemině (Sigma,or). Podle příslušné teorie dojde k sedání, pokud Sigma,z > m * Sigma,or.
Hodnota m závisí na použité normě: (i) pro normu CSN může být různá, pro normu EC & DIN je pevně stanovena na 0,2. Prakticky to znamená, že k sedání dochází v případě, že přepětí je větší než 20 % původního napětí v zemině.

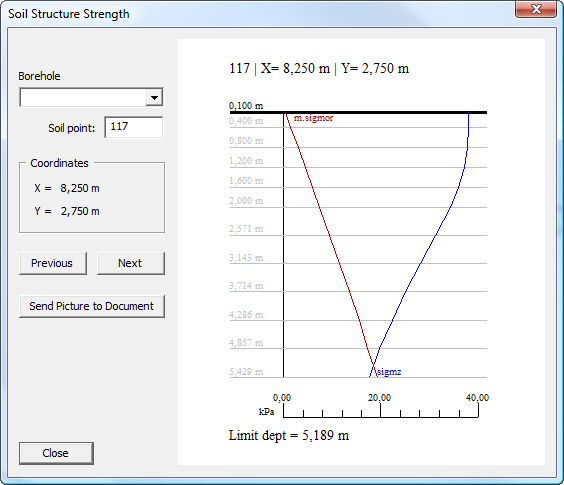

Obrázek znázorňuje tyto dvě čáry: Sigma,z (modře) a m * Sigma,or (hnědě). Program vyhledá průsečík těchto dvou čar: všechny výše položené vrstvy mají Sigma,z > m * Sigma,or a k sedání v nich dochází, zatímco všechny níže položené vrstvy mají Sigma,z < m * Sigma,or, což znamená, že k sedání nedochází.Hloubka, ve které se tyto čáry protnou, se nazývá "mezní hloubka"
Pokud uživatel nezadal dostatečně hluboký geologický profil, nelze průsečík určit. Znamená to, že vypočtené sedání bude příliš malé, jelikož existují i hlubší vrstvy, které budou stlačeny a tudíž u nich dojde k sedání. Proto program uživatele upozorní, že geologický profil je "nedostatečný".
