Zde nastavené hodnoty se používají jako výchozí možnost pro dialogy Nastavení kreslení, když výsledky za desky se kreslí ve formě izolinií.

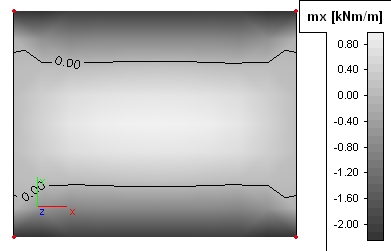

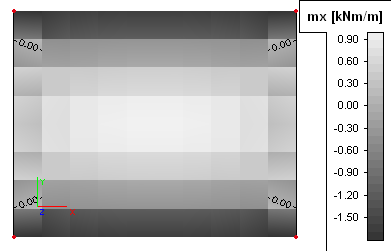

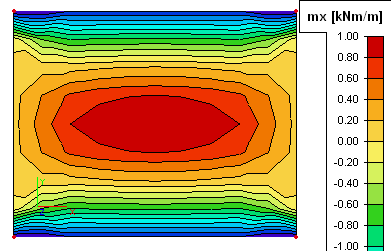

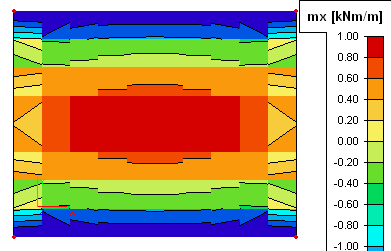

Styl izolinií lze nezávisle nastavit pro různé druhy znázornění výsledků (ve středu konečných prvků uvažované jako konstantní po celém prvku, zprůměrované v uzlech, nezprůměrované v uzlech, zprůměrované na makrech). Toto nastavení se používá, pokud se výsledky zobrazují s parametrem Kreslení nastaveným na Standardní:
|

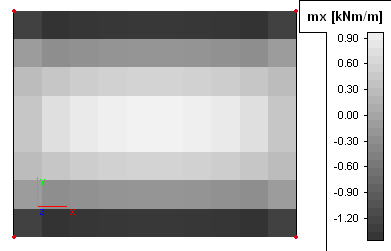

Jedna barva |
|
|
Hladké |
|
|

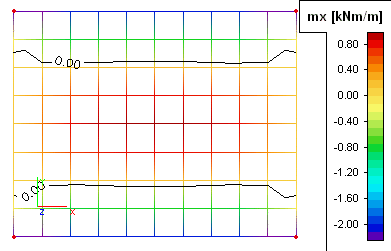

Síť barevně |
|
|

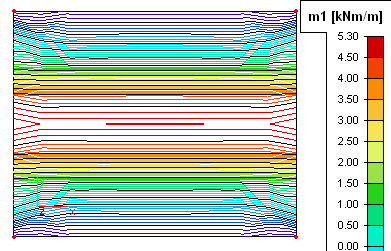

Izolinie |
|
|
Izopásy |
|
|

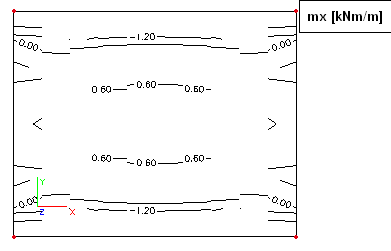

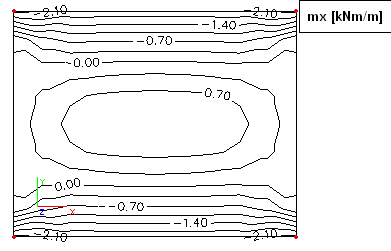

Izolinie s popisem |
|
|

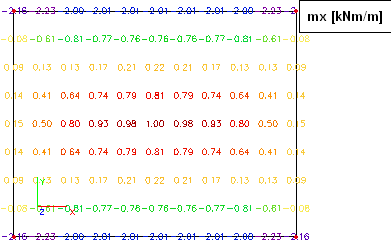

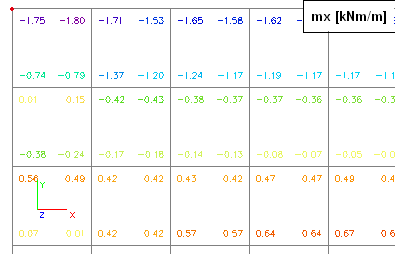

Čísla |
|
|
Jedna barva |
|
|

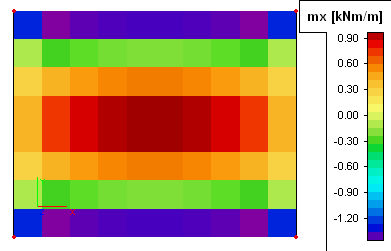

Barvy |
|
|

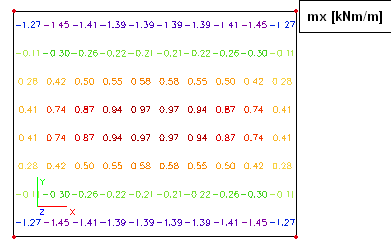

Čísla |
|
|
Jedna barva |
|
|

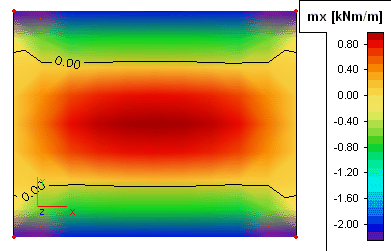

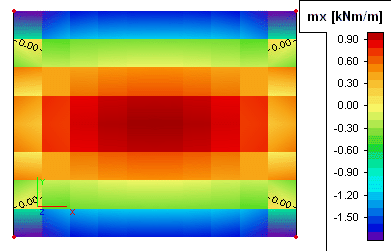

Hladké |
|
|

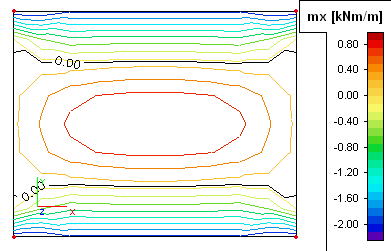

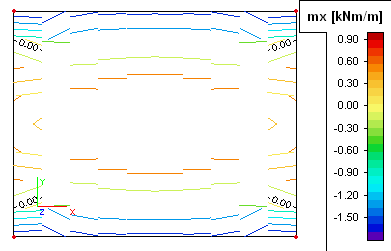

Izolinie |
|
|

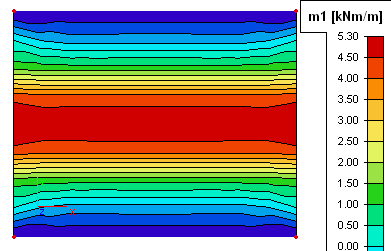

Izopásy |
|
|
Izolinie s popisem |
|
|
Čísla |
|

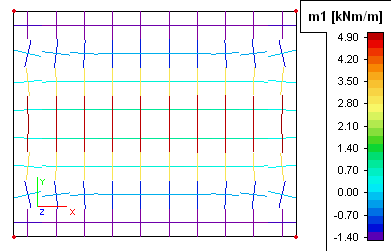

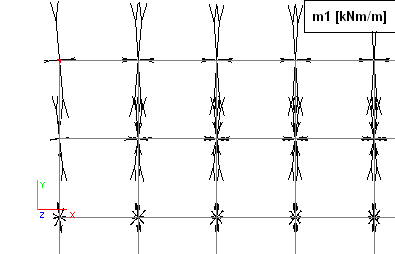

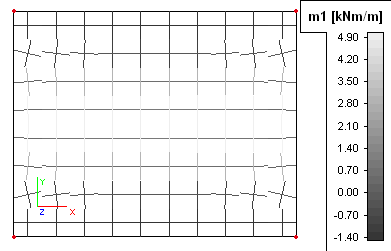

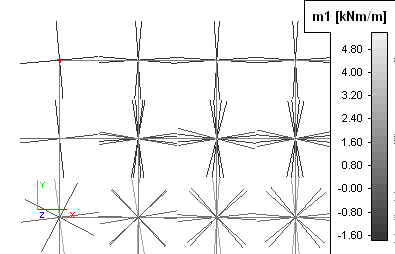

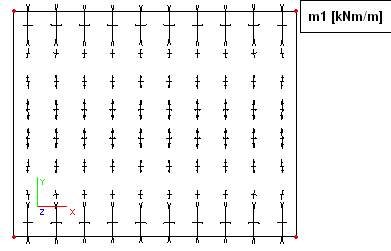

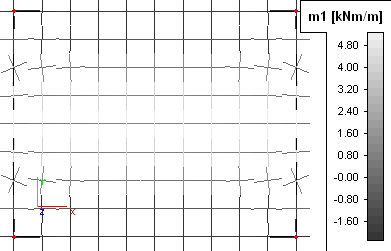

Styl izolinií lze nezávisle nastavit pro různé druhy znázornění výsledků (ve středu konečných prvků uvažované jako konstantní po celém prvku, zprůměrované v uzlech, nezprůměrované v uzlech, zprůměrované na makrech). Toto nastavení se používá, pokud se výsledky zobrazují s parametrem Kreslení nastaveným na Trajektorie:
|
Jedna barva |
|
|

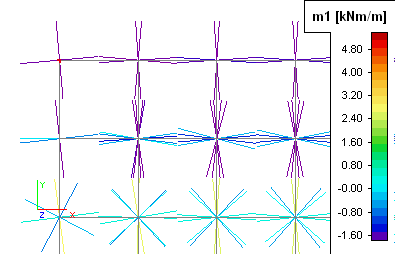

Barva |
|
|

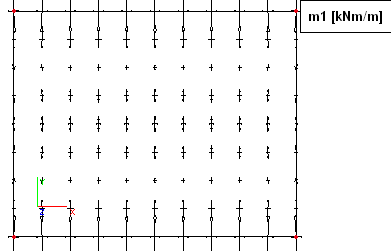

Šipka |
|
|

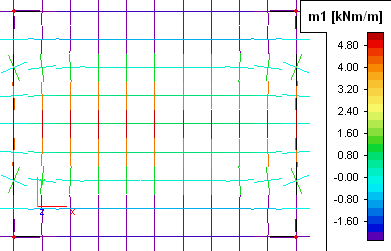

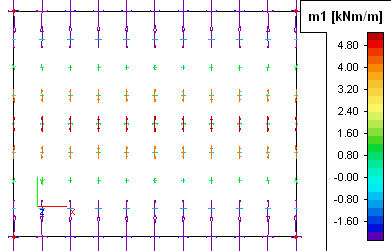

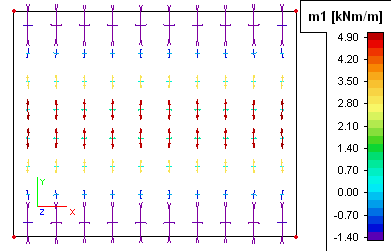

Barevné šipky |
|
|
Jedna barva |
|
|
Barva |
|
|
Šipka |
|
|
Barevné šipky |
|
|
Jedna barva |
|
|
Barva |
|
|
Šipka |
|
|

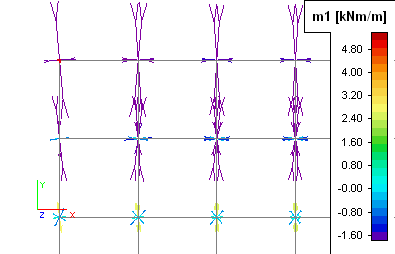

Barevné šipky |
|
|
Zobrazit síť |
Jestliže ZAPNUTO, zobrazí se síť konečných prvků. |
|
Osvětlení |
Jestliže ZAPNUTO, zapne se světlo nad zobrazeným povrchem. Barvy se zjasní. |
|
Stínování |
Použije se efekt stínování. |
|
Počet izolinií |
Určuje počet použitých izolinií. Číslo musí být v intervalu <1, 99>. |
Izolinie lze kreslit na „průhlednou" desku, na desku v "pozadí", nebo na desku s "rendrovanou" barvou.
Tato možnost je užitečná, pokud jsou desky v různých úrovních a náhled je uzpůsoben tak, že se desky navzájem překrývají a část překryté desky je z vašeho pohledu skrytá. Viz obrázek níže.
|
Průhledná |
|
|
Pozadí |
|
|
Rendrovaná |
|
|
Izolinie |
|
|
Vyplněné |
|
|
Písmo |
Stanoví písmo palety. |
|
Velikost |
Stanoví velikost písma pro paletu. |
Tato volba umožňuje uživateli označit místa, kde zobrazená veličina dosahuje své lokální extrémy. Lze zobrazit pouze "minima", nebo jen"maxima", nebo obojí. K disposici jsou různé možnosti popisu.
|
Extrém |
Žádný Nezobrazí se žádné hodnoty.
Lokální minimum amaximum Zobrazí se jak minimum, tak maximum.
Lokálníminimum Zobrazí se pouze minimum.
Lokálnímaximum Zobrazí se pouze maximum. |
|
Styl |

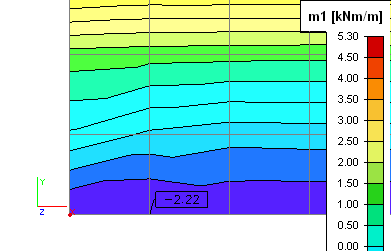

Průhlednýpopis

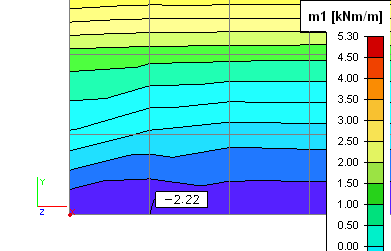

Popis

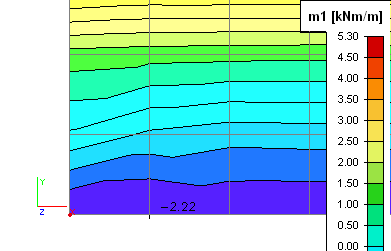

Texts křížkem
|
Spusťte funkci nabídky Nastavení>Barvy/Čáry.
Vyberte záložku Izolinie.
Stiskněte tlačítko [Podrobné nastavení].
