Servis Výsledky lze otevřít po provedení úspěšně dokončeného výpočtu.
Servis Výsledky lze otevřít jedním z následujících způsobů:
položka stromové nabídky Výsledky,
položka nabídky Strom > Výsledky,
ikona
Výsledky (
)
na nástrojové liště Projekt.

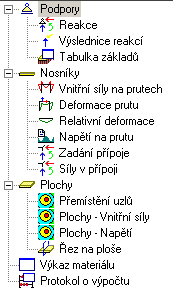

Servis může vypadat např. takto:
Jakmile je servis otevřen, Okno vlastností je naplněno parametry odpovídajícími aktivní funkci servisu Výsledky. Parametry z okna vlastností lze použít k určení toho „CO" a „JAK" bude zobrazeno.
Běžné parametry jsou:
|
Typ zatížení |
Určuje jaký typ zatížení bude použit pro zobrazení výsledků. Dostupné typy jsou: zatěžovací stav, kombinace zatěžovacích stavů, třída výsledků. |
|
Zatěžovací stav / kombinace / třída |
Pro každý z výše uvedených typů zatížení je nabídnut seznam dostupných položek. |
|
Výběr |
Uživatel si může vybrat, zda chce výsledky vykreslit na všech nebo jen na určitých vybraných prutech. |
|
Filtr |
Množina prutů pro vykreslení výsledků může být zadána pomocí filtru. |
|
Hodnoty |
Pro každou ze skupin výsledků (vnitřní síly, deformace apod.) je nabídnuta určitá množina veličin. Uživatel si může zvolit, která má být zobrazena. |
|
Zobrazení |
Zde je možné nastavit styl diagramů výsledků. |
|
Další parametry |
Některé ze skupin výsledků (vnitřní síly, deformace apod.) mohou nabízet ještě své vlastní parametry. |
Poznámka 1: Pokud výpočet nebyl dosud proveden nebo pokud byla konstrukce jakkoliv modifikována po dříve provedeném výpočtu, není servis Výsledky dostupný – není nabízen.
Poznámka 2: Seznam dostupných funkcí v servisu Výsledky se může lišit v závislosti na typu projektu a typu autorizovaných modulů.
