Šrafy lze do výkresů vkládat prostřednictvím stylu kreslení (pravidel pro kreslení). Šrafy jsou k dispozici pro řezy a půdorysy pro Polohy definované jako Řez.
Pro pravidlo pro kreslení obsahující šrafování lze také definovat typ čáry a pera Styl šrafování je k dispozici ve výběrové položce Styl. Uživatel může vybírat z dostupných stylů šrafování předdefinovaných Správcem stylů šrafování.

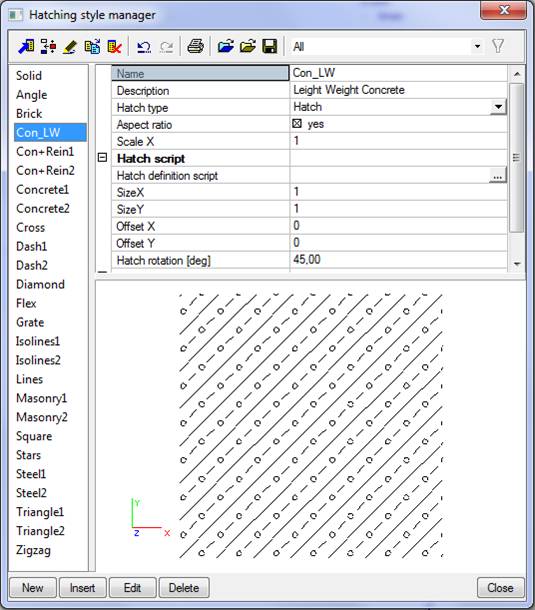

Styly šrafování lze přidávat, odstraňovat a upravovat ve Správci stylů šrafování. Jde o standardního správce databáze se všemi standardními funkcemi.
Pokud je některý se stylů šrafování použit v některém z řezů, nelze jej smazat.
Vlastnosti:
- Měřítko: celkové měřítko šrafového vzoru
- Skript definice šrafy: umožňuje změnit vzor skriptu (syntaxe viz dále)
- Velikost X, Velikost Y: definuje velikost základního šrafového vzoru
- Odsazení X, Odsazení Y: odsazení počátku vzoru skriptu (posun souřadnice 0;0 od skriptu)
- Natočení šrafy: otočení šrafového vzoru vzhledem k LSS entity rovinného řezu
Tvar šrafy je definován skriptem s jednoduchou syntaxí - skript definice šrafování:
line;0;0;1;0;
(LINE;STARTPT;ENDPT;)
circle;0.35;0.25;0.05;
(CIRCLE;CENTREPT;RADIUS)
circle3P;0.35;0.75;0.25;0.5;0.4;0.4;
(CIRCLE3P;STARTPT;INTERMIDIATEPT;ENDPT;)
arc;0.35;0.75;0.25;0.5;0.4;0.4;
(ARC;STARTPT;INTERMIDIATEPT;ENDPT;)
Styly kreslení, styly šrafování, styly popisky a styly kóty lze uložit do stejného souboru DB4.
