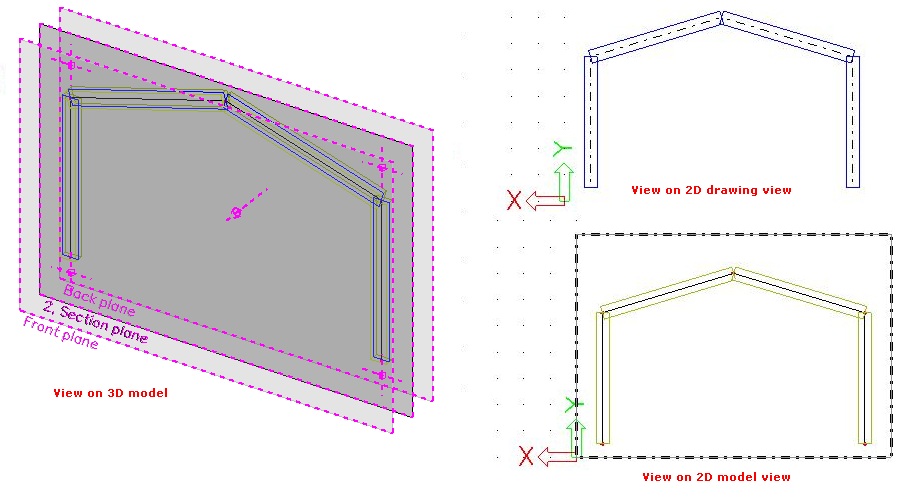

Nové typy oken jsou k dispozici pouze poté, co byla definována alespoň jedna entita rovinného řezu. Pohled na model a Kreslicí pohled. Obě jsou 2D, ale konstrukci zobrazují různými způsoby.
Obě okna lze otevřít z kontextové nabídky při výběru entity PSE. Směr pohledu je pevný a otáčení je zakázáno. Mezi okny se lze přepínat pomocí kláves CTRL+TAB.
Další možností je otevřít okno výkresu pomocí správce rovinných řezů. Seznam definovaných entit rovinného řezu nabízí zaškrtávací položku pro každou entitu. Zaškrtnuté entity rovinného řezu otevřou (po potvrzení tlačítkem OK) okno výkresu.
V pravé části dialogového okna jsou zobrazeny vlastnosti aktivní entity rovinného řezu (viz kapitola Správce rovinných řezů).
Okno modelu je vlastně stejné jako 3D okno, má však pevný směr pohledu (kolmý na rovinu řezu) a pevnou pracovní rovinu (shodnou s geometrickou rovinou). Při vytváření nového pohledu na model je zapnut clipping box a jeho hranice je nastavena podle zadní roviny a přední roviny rodičovské entity PSE.
V pohledu na model jsou k dispozici všechny funkce z 3D okna. Lze tady upravovat konstrukci a zadávat nové entity.
Okno výkresu je novým zvláštním typem okna. Je 2D stejným způsobem jako Okno modelu, zobrazené položky však nezávisí na parametrech zobrazení, ale na stylech kreslení.

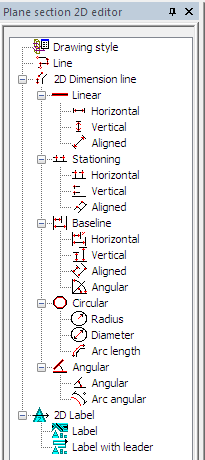

Okno výkresu má stejný status jako např. Dokument. Má svoji vlastní stromovou nabídku a nástrojové lišty.
V tomto kreslicím pohledu lze upravovat („doladit“) výkres generovaný v entitě rovinného řezu. Objekty ve stromu lze přidat do entity rovinného řezu. Jsou uloženy spolu s entitou rovinného řezu a budou viditelné pouze v entitě PSE, do které byly přidány.
V kreslicím pohledu lze vybrat libovolný objekt z modelu a změnit, upravit nebo odstranit jeho vlastnosti, nelze však vytvářet nové objekty modelu (prvky, přidávat údaje atd.).
Tlačítko Regenerovat okno
konstrukce neobnoví okno výkresu. Chcete-li obnovit Okno výkresu, je nutné použít akční tlačítko obnovení.

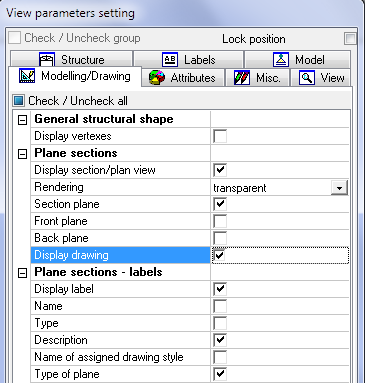

Styl zobrazení průmětu ve 3D modelu lze nastavit v parametrech zobrazení.
