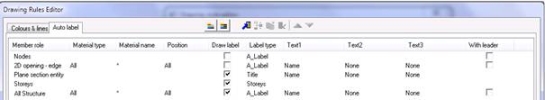

Část obsahující definici pravidel pro kreslení automatických popisek je podobná pravidlům pro kreslení čar. V části specifikace lze vybrat typ popisky ze stávajících typů uložených ve správci typu popisky (viz samostatná kapitola). Dále jsou k dispozici automatické texty (podle role prvku). Tyto texty se pak použijí jako textové hodnoty při regeneraci.
Více v kapitole o automatických popiskách.
- Role prvku: umožňuje vybrat konkrétní konstrukční model (může se lišit pro čáry a automatické popisky)
- Typ materiálu: umožňuje vybrat konkrétní typ materiálu.
- Název materiálu: specifikace materiálu textem (např. C12/15)
- Pozice: automatická popiska se generuje ve vybrané části dílce, volba „vše“ zajistí umístění i v případě, že se jedná pouze o přední nebo zadní rovinu.
Pozice - VŠE
Dílec je umístěn pouze v přední rovině, neprotíná rovinu řezu.
Uživatel může zvolit pozici Přední řez nebo Vše. Obě pravidla umístí automatickou popisku do přední části generované konstrukce.
Dílec je umístěn pouze v zadní rovině, neprotíná rovinu řezu.
Uživatel může zvolit pozici Přední řez nebo Vše. Obě pravidla umístí automatickou popisku do zadní části generované konstrukce.
- Typ popisky: určuje typ popisky použité pro automatickou popisku, definice stylu je ve správci typů popisek.
- Text1, 2, 3: Určuje atribut, který bude v tomto pravidlu zobrazen.Příklad:materiál, typ průřezu, jméno atd.
K dispozici jsou tři texty, které umožňují vytvoření více textů v jediné popisce. Tato volba (vícenásobný text) musí být povolena ve správci typů popisek - typ Násobný ve výchozím nastavení systému.
- Se vztažkou: vytvoří automatické popisky se vztažkou.
- K dispozici je rovněž pravidlo pro zobrazení další entity rovinného řezu v aktuální entitě rovinného řezu a pro zobrazení čar pater a čárového rastru.
Mapovací tabulka je jednoduchý nástroj pro změnu jména průřezu. Automatické popisky ve 2D výkresu umožňují zobrazit různé informace o generované konstrukci. Jednou možností je zobrazení typu průřezu (jak je označován ve SCIA Engineeru). Mapovací tabulka dovoluje uživateli změnit standardní jména za svá vlastní.
- Typ průřezu: standardní typ z knihovny průřezů
- Uživatelské jméno: uživatelem zadané jméno průřezu
- Import: importuje tabulku z MS Excelu jako mapovací tabulku
Všechny mapovací tabulky jsou spravovány standardním dialogem.
