Čárové rastry lze ve 3D okně doplňovat o kóty 2D rastru. Tyto kóty jsou určeny speciálně pro čárové rastry. Kóty 2D rastru se vkládají do pracovní roviny. Nelze je používat stejně jako 3D kóty.
Typy kót - přímkové, kruhové a úhlové.
Umístění 2D kót je obdobné jako umístění 2D čárového rastru.
Kóta čárového rastru má svůj vlastní typ - čárová rastr.

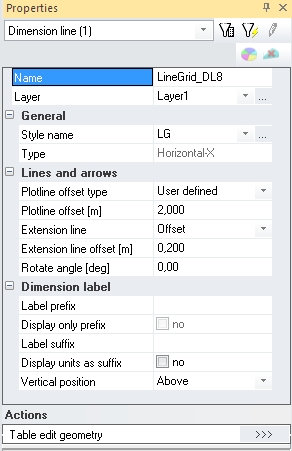

Geometrii kótovací čáry lze měnit v okně vlastností a styl lze upravit v knihovně stylů kót.
Jméno
standardní vlastnost všech entit v systému SCIA Engineer
Vrstva
standardní vlastnost všech entit v systému SCIA Engineer
Jméno stylu
určuje předdefinovaný styl kóty, který se použije při vytvoření kóty
Typ
Neaktivní, typ použité kóty
Odsazení kótovací čáry
1) Styl – odsazení kótovací čáry se načítá ze stylu kóty
2) Uživatelské – uživatel zadává hodnotu odsazení ručně ve vlastnostech

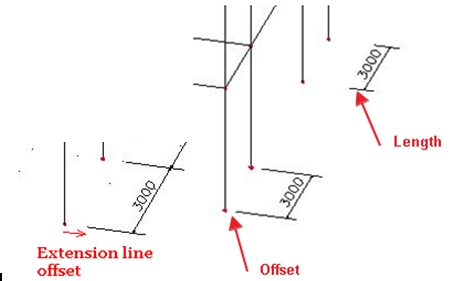

Vynášecí čára
1) Délka – uživatel zadá délku vynášecí čáry za koncovou značku
2) Odsazení – uživatel zadá vzdálenost od bodu vložení kótovací čáry ke konci vynášecí čáry
Odsazení vynášecí čáry
hodnota pro odsazení od kótovaného bodu k počátečnímu bodu vynášecí čáry
Otočit úhel
hodnota určující rotaci kóty vzhledem k pracovní rovině; příklad s otočením 25 °
Prefix popisky
tuto hodnotu lze použít jako prefix pro textový popis kóty
Zobrazit pouze prefix
toto nastavení určuje, zda má být u vybraných kót použit pouze prefix; u všech kót pak bude zobrazen tentýž popis
Suffix popisky
tuto hodnotu lze použít jako suffix pro textový popis kóty
Zobrazit jednotky jako suffix
zaškrtnutím tohoto políčka automaticky přidáte jednotky jako suffix k popisu kóty
Popiska kóty
Nad, V přímce, Pod – přesouvá umístění popisu

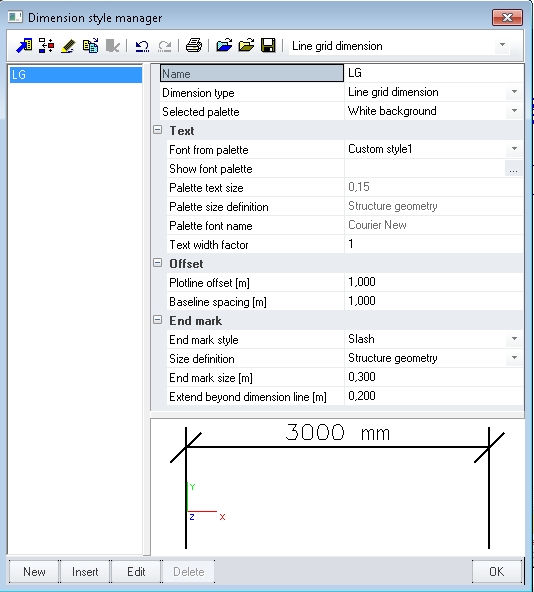

Definice stylu kóty pro kótovací čáry ve 2D a 3D okně se nastavuje ve správci stylů kót. Jde o standardního správce knihovny (databáze) s možností ukládání a načítání stylů ve formátu DB4.
Je-li ve vlastnostech nastaven typ odsazení kótovací čáry na „Styl“, bere se odsazení z knihovny. Je-li nastavena možnost „Uživatelské“, lze hodnoty upravovat ve vlastnostech dané kóty.
Jméno
Standardní vlastnost všech entit v systému SCIA Engineer
Typ kóty
Filtr pro styl kót 2D, 3D a čárového rastru.
Vybraná paleta
Definuje paletu: Bílé pozadí - 3D model, grafický výstup - 2D okno ..., pod touto výběrovou položkou jsou předdefinovaná nastavení pro tuto paletu.
Font z palety
Písmo textu použité pro kóty; lze upravit v Nastavení palet – odkaz Ukázat paletu písma
Velikost textu palety, definice velikosti palety, jméno písma palety.
Hodnoty se berou z nastavení palety - je neaktivní.
Součinitel šířky textu:
Šířka textu
Odsazení kótovací čáry
Odsazení kótovací čáry od bodu vložení

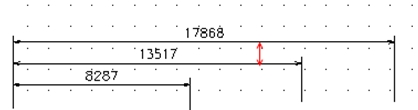

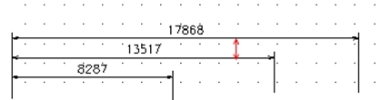

Vzdálenost mezi kótami se společnou základnou
Odsazení mezi kótou a její základnou.
Styl koncové značky:
Tvar koncové značky
Zadání velikosti
Nastavení pro koncovou značku – zda bude zobrazena podle grafického zařízení nebo geometrie konstrukce
Velikost koncové značky
Zadání velikosti
Prodloužení za kótovací čáru:
Délka čáry za koncovou značkou, závisí na definici velikosti.
