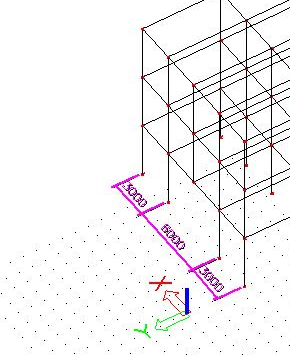

3D kóty představují nástroj pro kótování konstrukce v okně 3D modelu. Je možné vytvářet kóty ve třech směrech – x, y a z. Uživatel musí vybrat kótu pro směr x, má-li být vytvořena kóta ve směru osy x.
Funkce pro 3D kóty se nachází ve stromové nabídce Konstrukce. Název skupiny je Modelování a kreslení > Kóty > Lineární, Staničení, Kóta se společnou základnou, Kruhová, Úhlová, Rozbít kótu na dílčí kóty.
Lineární – skupina s vodorovnými, svislými a skloněnými kótami.
Staničení – skupina s vodorovnými, svislými a skloněnými kótami.
Kóta se společnou základnou – skupina s vodorovnými, svislými, skloněnými a úhlovými kótami.
Kruhová – Poloměr, Průměr a Délka oblouku
Úhlová – Úhlová, Délka oblouku
Rozbít kótu na dílčí kóty – příkaz pro rozdělení celé kóty na jednotlivé kóty
Kóty lze přichytit na bod na konstrukci, na body rastru nebo do volného prostoru pomocí myši. K vytvoření kóty lze použít i body trasování.
