Atribut je objekt v programu SCIA Engineer. Může zobrazovat některá přídavná data dílců. Lze jej upravit v okně Vlastnosti stejným způsobem jako jiné vlastnosti.
Existují dva různé druhy atributů.
• Atributy definované uživatelem
• Dřívější data dílců, převedená na atributy
Vybere-li uživatel prvek s atributem, zobrazí se tento atribut vždy mezi vlastnostmi. Jsou-li k prvku připojeny jakékoli atributy, nelze vybrat samotný prvek bez atributů.

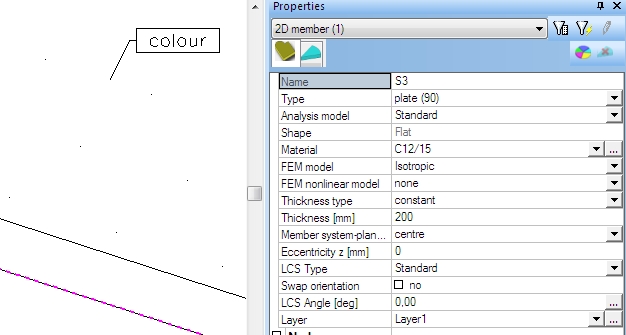

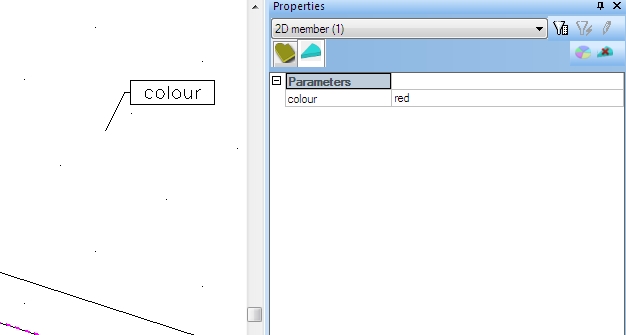

Pokud obsahuje dílec nějaké atributy, je ve vlastnostech druhá záložka. Tato druhá záložka obsahuje vlastnosti atributu.
Uživatel má také možnost vybrat každý atribut zvlášť tím, že vybere jeho popis.
Program SCIA Engineer již pracuje s daty dílců (prvků), která lze považovat za atributy – jde o přídavná data betonu, data o oceli, požární odolnost atd.
Tato data dílců, pro která neexistuje speciální zakreslení příznaků, již byla převedena na atributy. Jejich chování je stejné jako chování atributů.

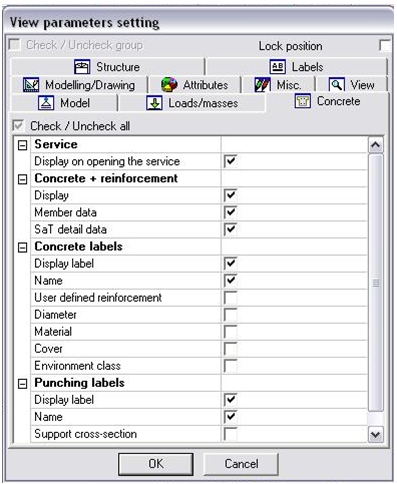

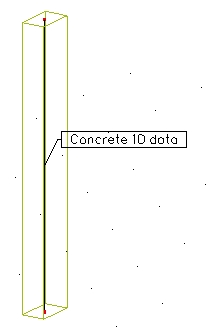

Příznaky zobrazení pro předchozí data dílců zůstávají stejné – viz příklad s přídavnými daty betonu:
Atributy, které byly dříve definovány jako data dílců, mají stejná dialogová okna a stejné vlastnosti. Od nynějška se budou pouze zobrazovat jiným způsobem.
Příklady převedených dat dílce: Pokročilý beton – přídavná data, Data o oceli, Automatický návrh výztuže, Desky s vylehčovacími tvarovkami, Požární odolnost, Protlačení v uzlu (Data o protlačení).
Jsou-li do projektu vložena převedená data dílce, lze je vložit do nového prvku stejným způsobem jako uživatelem definované atributy.

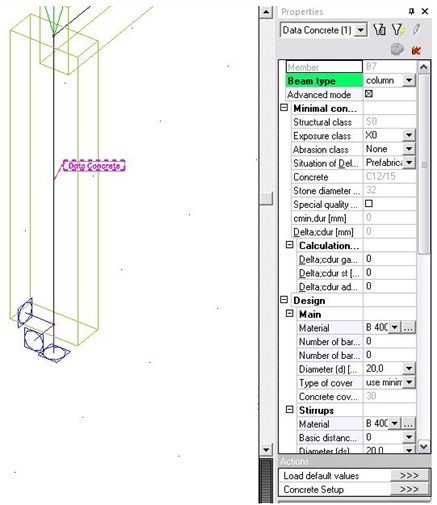

Atributy se zobrazují v bublinové nápovědě a v popisech.
Atributy lze vybírat po jednom nebo všechny najednou. Výběr po jednom se provádí kliknutím myší na popisný text v popisu atributu, všechny atributy najednou lze vybrat kliknutím na samotný popis.
Jedinou výjimkou je situace, kdy atributy nejsou zobrazeny, tj. jestliže byly vloženy do negeometrických objektů (zatížení, základových patek, otvorů…).

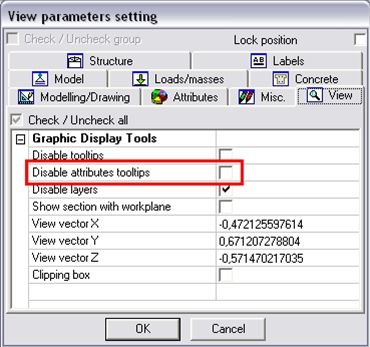

Zobrazování bublinové nápovědy lze vypnout v nastavení parametrů zobrazení.

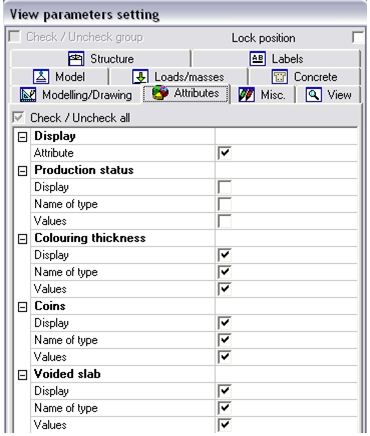

Obsahuje-li projekt alespoň jeden atribut, zobrazí se v příznacích zobrazení nová karta Atributy. Zde může uživatel zapínat a vypínat uživatelem definované atributy.
Zobrazit
Toto zaškrtávací políčko určuje, zda se má atribut zobrazit v celém okně.
Jméno typu
Zobrazuje název atributu (v definici atributu řádek s názvem typu)
Hodnoty

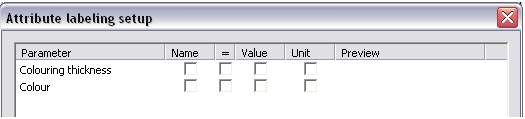

Nastavují se v definici atributu – Nastavení popisky
Zde může uživatel určit, které hodnoty budou použity k vytvoření popisu s hodnotami.

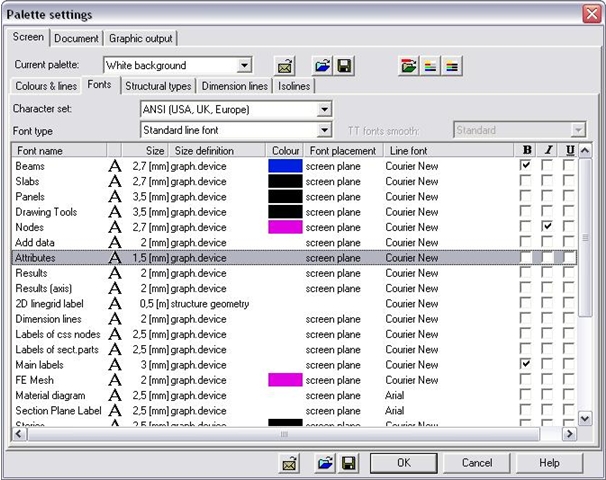

Velikost popisu pro atributy lze změnit v dialogovém okně Nastavení>Písma>Atributy.

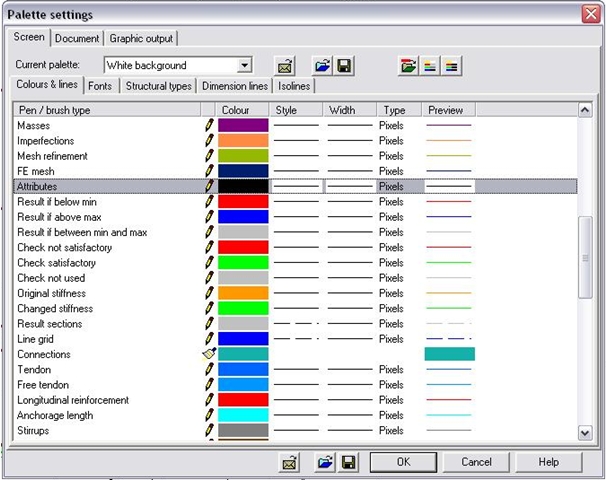

Barvu popisu pro atributy lze změnit v dialogovém okně Nastavení>Barvy/čáry>Atributy.
