SCIA Engineer má dva nástroje pro lepší vertikální orientaci v projektu. Jsou jimi patra a 3D čárový rastr. Patra jsou definována samostatnými úrovněmi. Každá úroveň je definována jménem, výškou, výběrem atd. Patra jsou také propojena s aktivitou, takže jednotlivé úrovně lze zobrazovat samostatně.
Patra se využívají také při seizmické analýze. Viz manuál o seizmické analýze.
Patra lze vytvářet v projektu typu XYZ.
Patro se generuje jako objekt předdefinovaného tvaru. Hodnoty pro výšku, bod vložení a jméno se definují ve správci pater. Viditelnost pater je řízena parametry zobrazení.
Patra lze použít pro speciální typy aktivity a také pro jednoduché generování entity rovinného řezu.
Zvláštním parametrem je alokace (přiřazení). Pokud je nosník přiřazen do nějakého patra, pak se s ním výhodně pracuje při aktivitě podle pater.
Správce pater je umístěn ve stromu „Čárový rastr a patra“:
Objekt patra ve 3D okně:

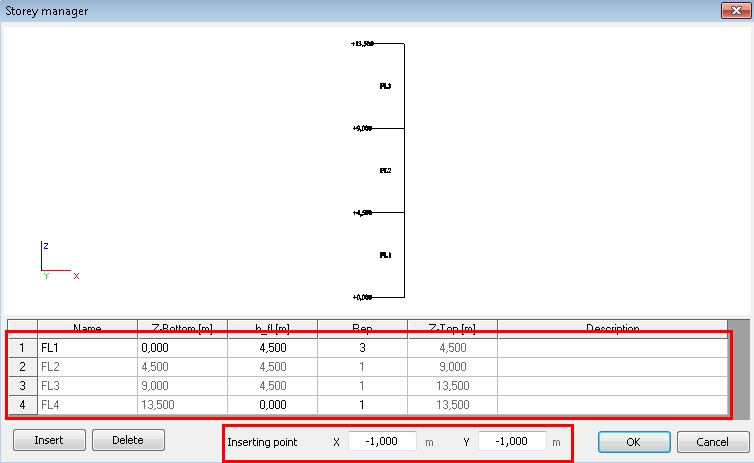

Dialog pro definování patra obsahuje jednoduchou tabulku s náhledem.
Patro je určeno jménem, počátkem, výškou, počtem opakování a jeho horní hrana se spočte automaticky. Uživatel může v posledním sloupci vyplnit volitelný popis.
Náhled se aktualizuje automaticky.
K dispozici jsou dvě tlačítka pro přidání nového řádku a smazání existujícího.
Bod vložení je definován souřadnicemi X a Y.
Geometrie patra, jméno a bod vložení lze upravovat pouze ve správci pater.
Jména jednotlivých úrovní se generují automaticky podle jména první úrovně. Na konec jména se přidá pořadové číslo.
Příklad:
Patro1, Patro2, Patro3, ...
ptr_1, ptr_2, ptr_3, ...
Po potvrzení patra tlačítkem OK se do bodu vložení přidá nový objekt.
SCIA Engineer má pouze jednoho správce pater, proto může být patro v projektu pouze jednou.
Patro se ve 3D okně zobrazuje jednoduchými čarami s popiskami. Každá úroveň patra se zobrazí jako čára s trojúhelníčkem a popiskou - ta obsahuje jméno a výšku (ve výchozím nastavení). Přes parametry zobrazení lze přidat další informace.

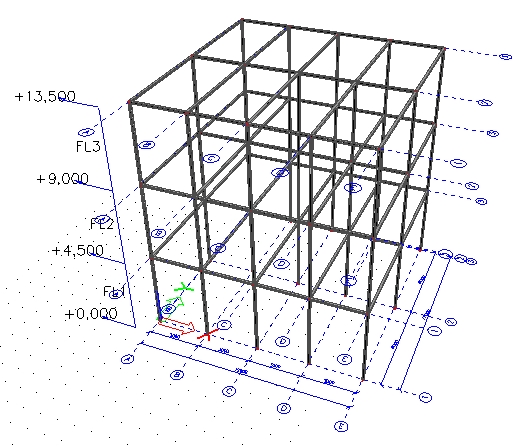

3D okno s perspektivním pohledem na konstrukci a patra:
Patra se využívají při seizmickém výpočtu.
