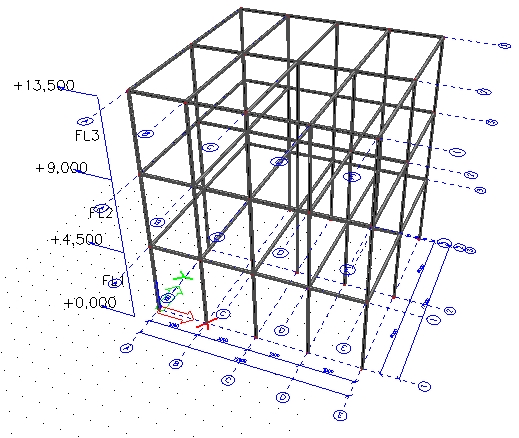

Nástrojem patra lze v modelu vytvořit vertikální podlaží. Jsou zobrazeny jako jednoduché čáry s popisem.
Viz také kapitola o patrech.
Patra lze použít na automatické generování půdorysů. Půdorys může být generován pro každé podlaží zvlášť.
Velikost půdorysu je odvozena od přiřazení prvků k patru. Prvky, které nejsou v přiřazení, jsou vynechány. Hranice půdorysu jsou vytvořeny kolem přiřazených prvků a ostatní mohou zůstat umístěny mimo.
Patra lze použít na automatické generování půdorysů. Půdorys může být generován pro každé podlaží zvlášť.
Velikost půdorysu je odvozena od přiřazení prvků k patru. Prvky, které nejsou v přiřazení, jsou vynechány. Hranice půdorysu jsou vytvořeny kolem přiřazených prvků a ostatní mohou zůstat umístěny mimo.

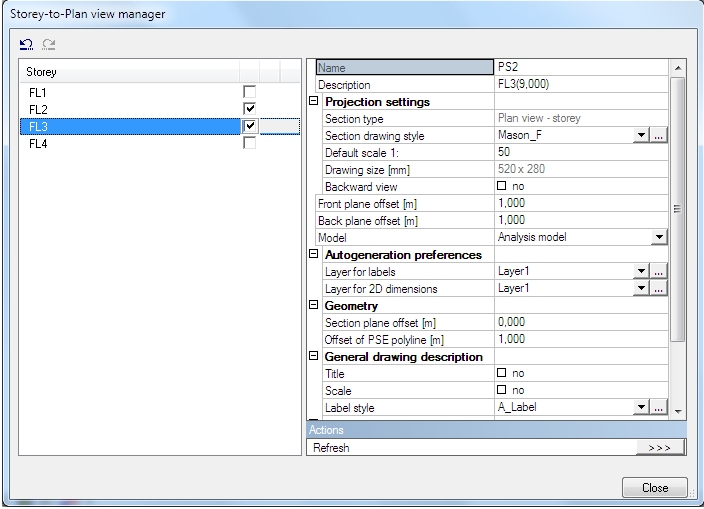

Dialog pro Převod patra na půdorys je v skupině „Nástroje pro kreslení“. Ve stromě se objeví, až když jsou patra v projektu vytvořena.
V levé části je seznam podlaží, která jsou zadána v projektu. Každé podlaží má zatržítko, které kontroluje, zda se bude generovat půdorys pro toto patro. Půdorysy se generují automaticky po zavření dialogu.
Pravá část zobrazuje vlastnosti půdorysu.
Obsah vlastností je závislý na funkcionalitě Automatizované výkresy konstrukce.

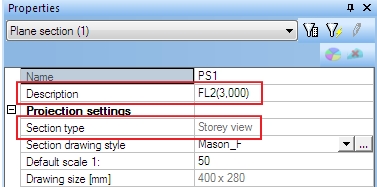

Typ generovaného půdorysu je „Půdorys – patro“.
Generovaný půdorys má také automaticky vyplněn popis. Ten je ze dvou částí. První je jméno podlaží a druhé je jeho výška.
Zbytek vlastností je stejný jako u manuálně zadaného půdorysu.

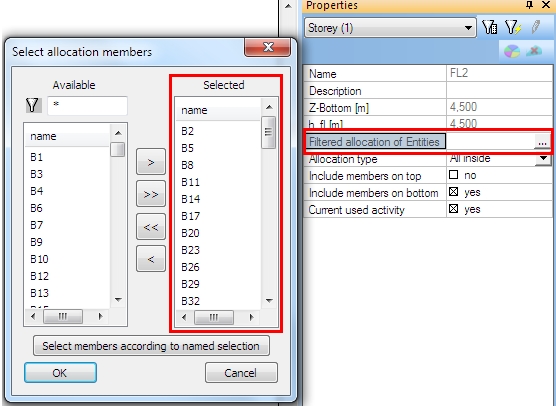

Každé podlaží má přiřazení prvků. Toto přiřazení lze zobrazit ve vlastnostech.
Tyto prvky definují velikost generovaného půdorysu.

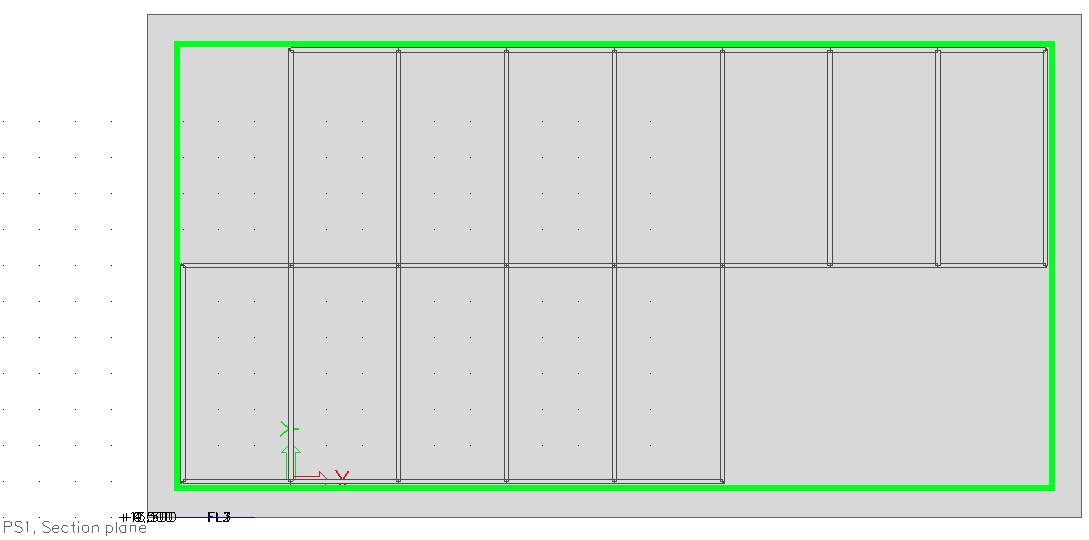

Kolem nich je vytvořen ohraničovací rámeček, vždy je to obdélník nebo čtverec.

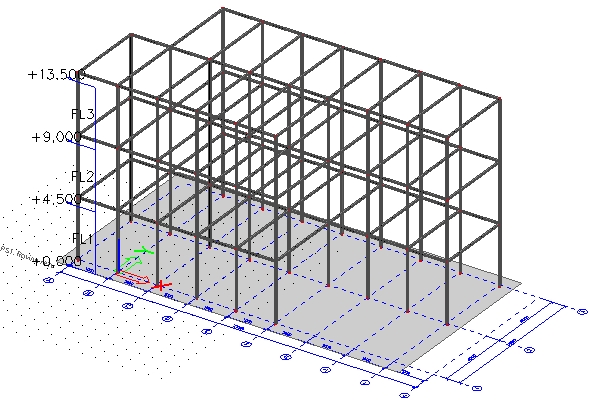

Projekce čárového rastru je vynechána z definice geometrie půdorysu. Tu určuje pouze konstrukce.
