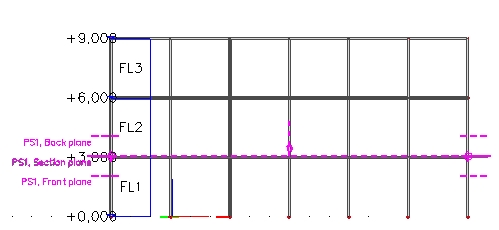

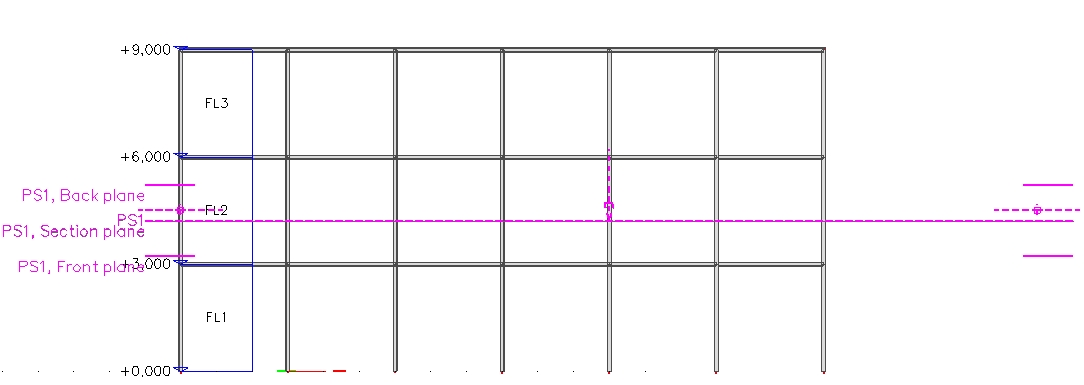

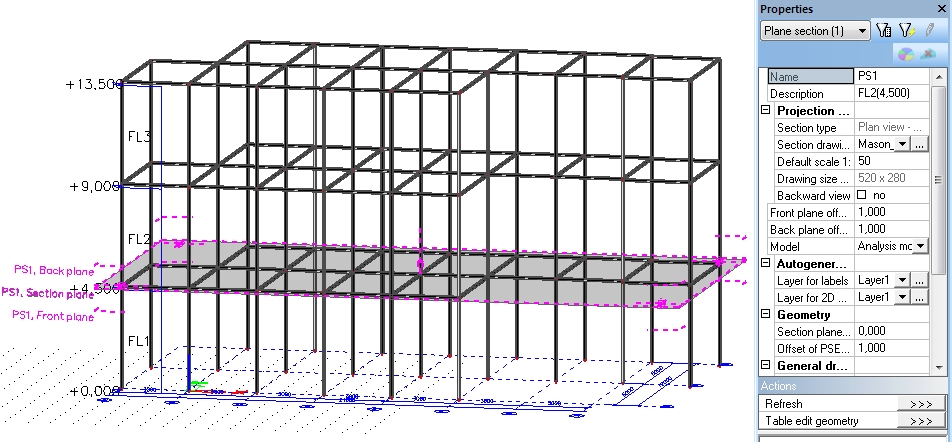

Půdorys generovaný podle patra je vždy spojený s odpovídajícím podlažím. Každá změna je automaticky rozeznána. Pokud se změní poloha patra, půdorys tuto změnu zaznamená. V okně vlastností se objeví nové akční tlačítko “Opravit polohu půdorysu“. Po klenutí na tlačítko je půdorys posunut do nové polohy.
Pokud je toto tlačítko použito, jsou automaticky smazány všechny manuálně vložené kóty a popisky v okně výkresu. Je to z toho důvodu, že pozice prvků je aktualizována a nemusí odpovídat předchozí situaci.

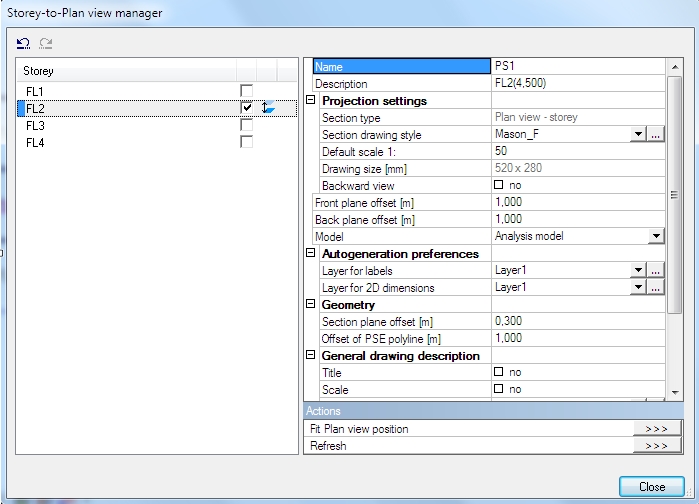

V dialogu Převod pater na půdorys je v této situaci zobrazena ikona
Pokud je půdorys posunutý manuálně, je tato ikona zobrazena také.

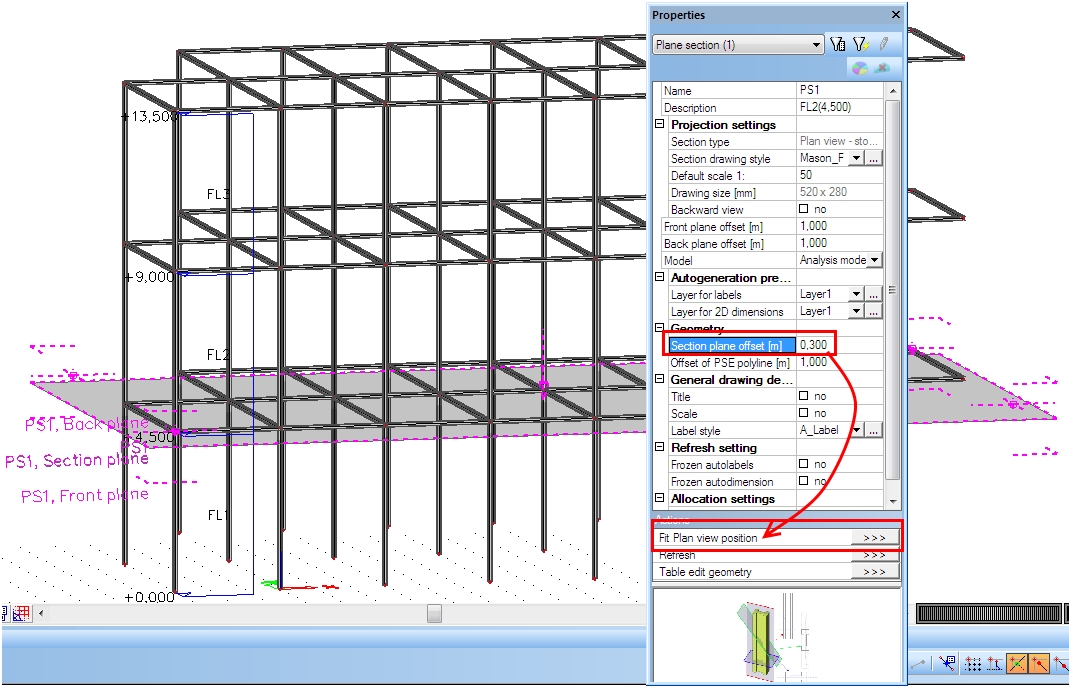

Změna vlastnosti „Odsazení roviny řezu“ je také bráno jako změna polohy. Pokud je zde zadána nenulová hodnota, objeví se akční tlačítko “Opravit polohu půdorysu“
Automaticky generovaný půdorys rozezná změnu v přiřazení prvků k patru. Pokud je přiřazení změněno pak by měla být změna i geometrie půdorysu. Nové akční tlačítko „Upravit velikost půdorysu“ se objeví v okně vlastností.
Pokud je tlačítko použité, všechny manuálně vložené kóty a popisky jsou automaticky smazané. Je to z toho důvodu, že pozice nebo i počet prvků je aktualizován a nemusí odpovídat předchozí situaci.
V dialogu Převod pater na půdorys je v této situaci zobrazena ikona
Pokud velikost půdorysu upravena manuálně, je tato ikona zobrazena také.

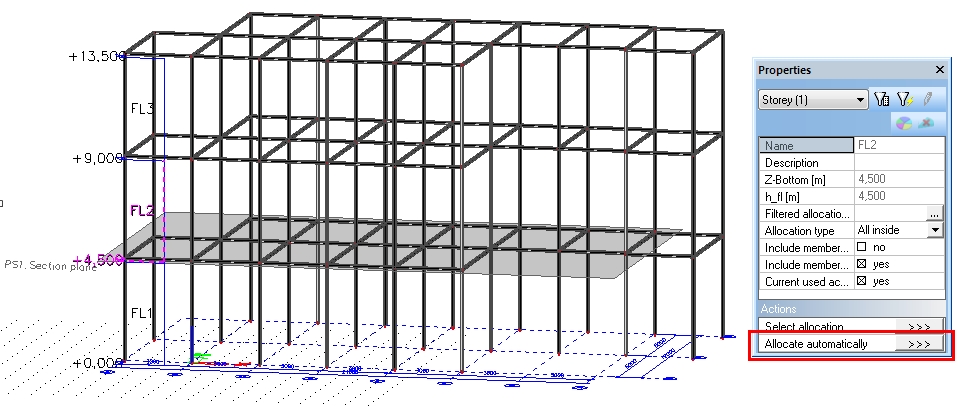

Přiřazení k patru se neaktualizuje automaticky. Nový prvek je vždy potřeba přiřadit ručně pomocí akčního tlačítka „Přiřadit automaticky“.

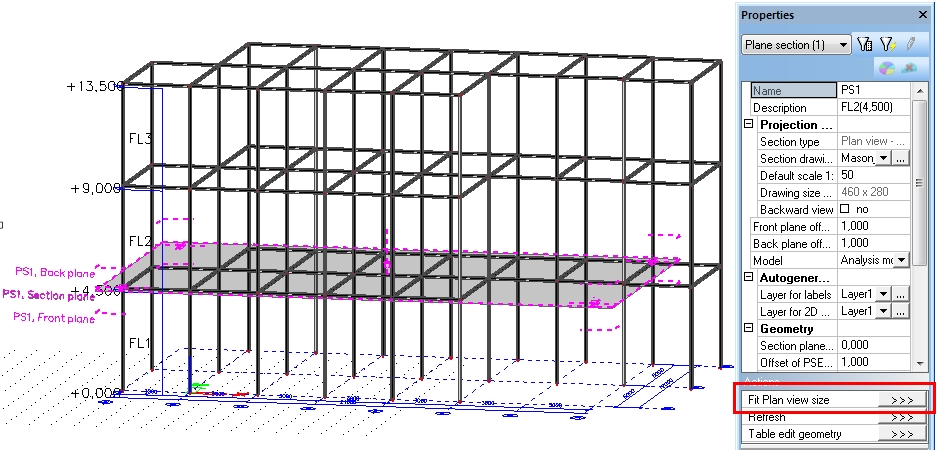

Poté je ve vlastnostech půdorysu nově zobrazeno akční tlačítko „ Upravit velikost půdorysu“.

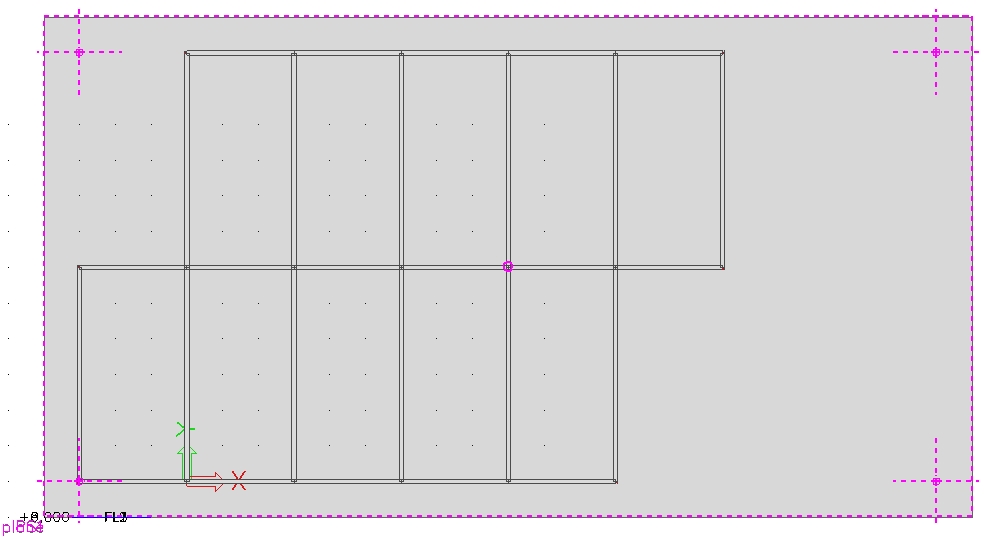

A výsledkem je upravená velikost půdorysu, která obsahuje celou konstrukci.
Pokud je přiřazení prvků a výška změna najedou, zobrazí se pouze jedno akční tlačítko. Toto tlačítko aktualizuje velikost a pozici dohromady.
Příklad:
