Vícenásobné editační políčko

Vícenásobné editační políčko je speciálním nástrojem pro tabulkové zadávání. Lze jej použít pro úpravu hodnot v buňkách pomocí vzorců, k nahrazení hodnot v buňkách nebo pro kopírování řádky a kopírování přídavných dat.

Pro potvrzení obsahu vícenásobného editačního políčka jsou důležitá dvě tlačítka.

Tlačítko pro substituci, vyhledání a použití matematických vzorců:

Toto tlačítko lze také potvrdit klávesou Enter.

Tlačítko Kopírovat řádek (nový dílec nebo nová přídavná data).

Toto tlačítko se musí potvrdit myší.

Použití jednoduchých matematických vzorců v tabulkovém zadávání

Editační políčko umožňuje používat základní matematické vzorce - sčítání, odčítání, násobení a dělení.

Jako první znak se musí použít zvláštní znak pro vzorce:

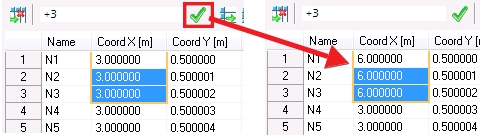

+3 značí, že čísla přidávají 3

-3 značí, že čísla odečítají 3

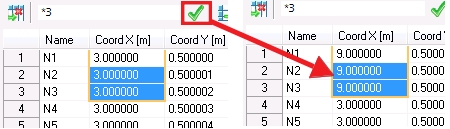

*3 značí, že čísla jsou násobena 3

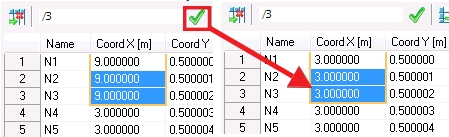

/3 značí, že čísla jsou dělena 3

Nahrazení hodnoty v buňce

Pro nahrazení je použit znak šipky.

Nahrazení čísla

Kladná hodnota může být nahrazena dvěma způsoby:

1. >+5

2. >5

• Oba nahradí číslo v buňce, nová hodnota bude +5.

Záporné číslo lze nahradit pouze jedním způsobem: >-6

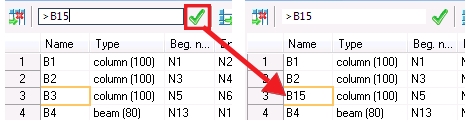

Nahrazení řetězce

Řetězec může být nahrazen dvěma způsoby:

1. >B15
2. B15

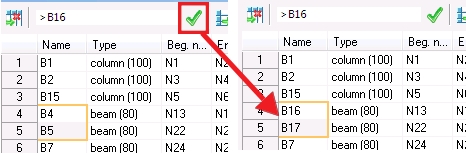

Při vícenásobném výběru proběhne automatické přečíslování:

• B4 se přejmenuje na B16 a B5 se přejmenuje na B17

Každá entita ve SCIA Engineer má své jedinečné jméno. B16 v uvedeném příkladu je použito proto, že poslední dílec má jméno B15. Např. jméno B2 by nebylo akceptováno.

Odsazení pro kopírovaný dílec

Pro kopírování dílce se použije editační políčko. Hodnota odsazení se píše do políčka ve speciálním tvaru.

Hodnota začíná symbolem @ a pokračuje třemi čísly udávajícími relativní souřadnice ve směru x, y a z.

Například:

@ 1 3 5 -> znamená kopírování dílce s odsazením 1m ve směru osy x, 3m ve směru osy y, a 5m ve směru osy z (viz. obr.).

Jako oddělovač při zápisu odsazení lze použít mezeru nebo středník.

Následující dva zápisy dávají stejný výsledek. @1 2 3 a @1;2;3

Vlastník pro kopírování přídavných dat

Nástroj pro kopírování vyžaduje předem definovaného vlastníka přídavných dat. Typ vlastníka závisí na kopírovaných přídavných datech.

Například:

1. Kopírování podpory v uzlu - vlastníkem musí být jméno jiného uzlu.
2. Kopírování podpory na nosníku - vlastníkem musí být jméno jiného nosníku.

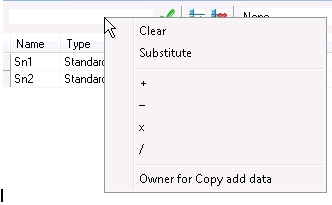

Místní nabídka v editačním políčku

Místní nabídka obsahuje nástroje pro matematické vzorce, nahrazení, kopírování a pro smazání obsahu políčka.

Příklad pro kopírování dílce - s použitím odsazení:

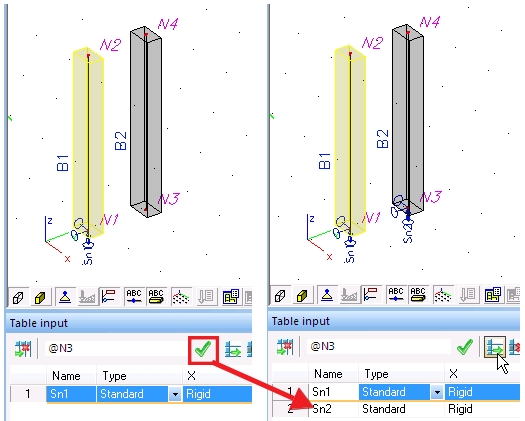

Příklad pro kopírování přídavných dat - s použitím vlastníka:
