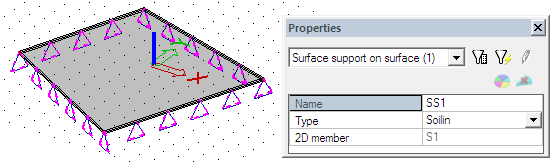

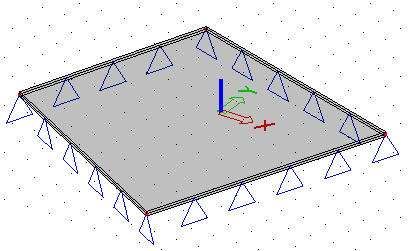

Spolupůsobení mezi konstrukcí a podložím je počítáno, pokud je konstrukce položena na podpoře typu "Soilin".
Pokud základová deska není vodorovná, je potřeba si uvědomovat následující:
Správný výpočet parametrů C předpokládá, že konstrukce, která je v kontaktu s podložím, je více či méně vodorovná. Technicky řečeno, náklon základu dosahující k 5 až 8 stupňům nesmí být dovolen. Program je schopný udělat rozdělení základového povrchu do několika úrovní z, ale výsledky jsou přijatelné, pouze pokud úrovně z jsou bez určitých omezení – viz následující literatura:
Jméno: Je použito pro označení (identifikaci) podpory.
Typ: Určuje typ podpory – viz níže.
Podloží: Pokud to vybraný typ vyžaduje, určují se zde parametry podloží.
Jednotlivě:
Ploše se přiřadí konkrétní typ podloží. Podloží se určuje prostřednictvím parametrů C. Tyto uživatelem definované parametry C slouží k výpočtu. (např. kontaktního napětí v povrchu základu)
Soilin:
Pro tento typ podpory se počítá interakce konstrukce s podložím základu za použití programového modulu SOILIN.
Parametry C1z, C2x, C2y vypočítá modul SOILIN.
Oba:
Na jedné ploše se uvažuje s oběma výše jmenovanými typy. Uživatel zadá, které parametry C definuje sám a které budou vypočítány modulem SOILIN.
Parametry lze definovat ve vlastnostech podloží. Ty parametry C, které jsou zadány v dialogovém okně vlastností podloží jako nulové, budou počítány modulem SOILIN. Nenulové parametry budou uvažovány s vloženými hodnotami.
