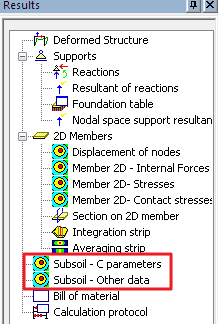

Výsledky soilinu lze prohlížet ve dvou servisech. Ve skupině „Výpočet, síť“ je servis Zobrazení 2D dat. Zde jsou výsledky pro Podloží.
C parametry jsou spočítány na síti 2D prvku. Jsou zobrazeny barevnými plochami

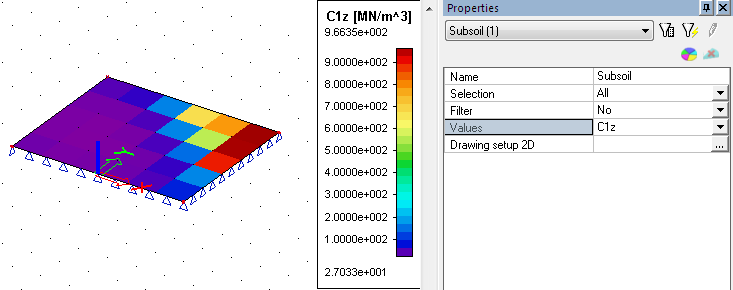

Lze zobrazit výsledky pro každý C parametr.

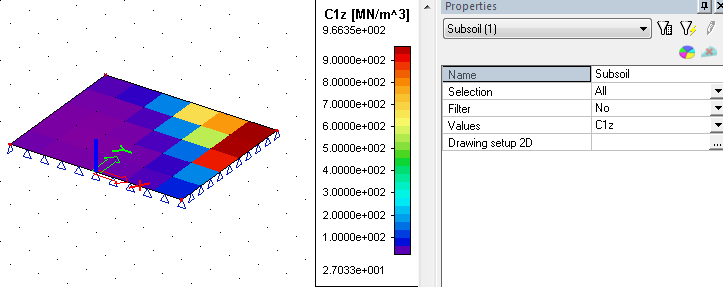

Příklad C1z:

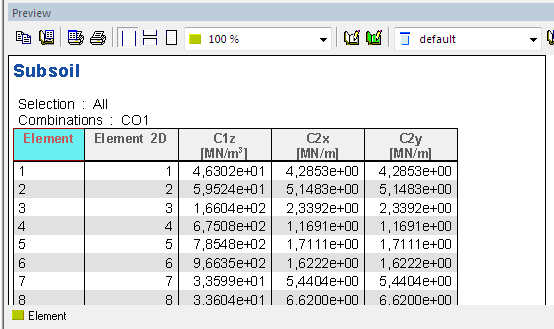

V zobrazení 2D dat lze zobrazit náhled s C parametry v tabulce.
Servis výsledky obsahuje dva typy výstupů:
Pokud je vybrán typ podpory Soilin, pak náhled Podloží – parametry C a Zobrazení 2D dat zobrazí stejné výsledky.
Pokud je použita podpory typu Oba, pak Podloží – parametry C zobrazuje výsledky výpočtu soilin a Zobrazení 2D dat zobrazuje obsah knihovny Podloží.
Možnost Podloží – další data umožňuje zobrazit Diagram napětí v zemině pro počítané uzly. Uzly lze zobrazit akčním tlačítkem Diagram napětí v zemině.

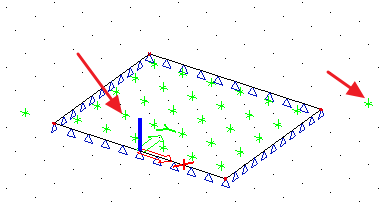

Zelené body na ploše jsou těžiště prvků 2D sítě. Dva zelené body mimo plochu jsou vkládací body vrtů.
Uzly jsou zobrazené zelenými body. Svislé složky napětí a pevnost konstrukce (tedy i hloubka deformované zóny podloží) mohou být zobrazeny pro všechny body plochy a pro vkládací body vrtů. Uživatel musí pouze vybrat bod a diagram se automaticky zobrazí.
Pokud je vrt definován zatržítkem „Pouze výsledky“ pak lze tento bod použít pro zobrazení diagramu.

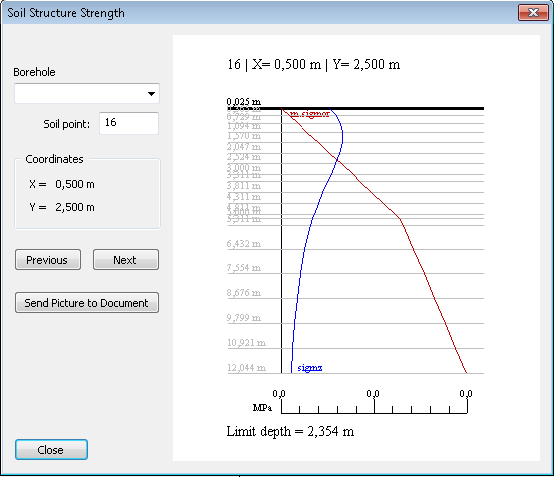

Příklad dialogu Diagramu napětí v zemině:
Předchozí:
Zobrazí diagram pro předhozí bod
Další:
Zobrazí diagram pro další bod
Vrt:
Zobrazí diagram pro vybraný vkládací bod vrtu
Bod zeminy:
Číslo bodu

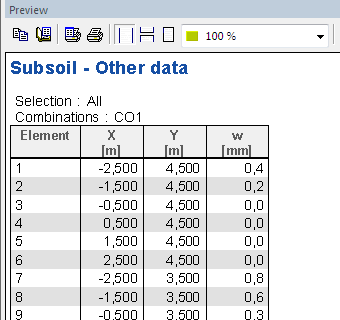

Tabulku lze zobrazit v Podloží – další data. Náhled obsahuje hodnoty w pro každý bod.
Sedání w je jiné než posun uz základové plochy, protože je spočítáno bez tuhostí konstrukce a z předposlední iterace. Proto je užitečné sledovat hodnoty sedání w pouze mimo základ.
Pokud není výpočet soilinu ukončen standardním způsobem, je výpočet ukončen po předem definovaném počtu cyklů (nastavení řešiče). Uživatel si může nechat zobrazit kontaktní napětí na základové ploše pro každý cyklus zvlášť a tak najít problém.

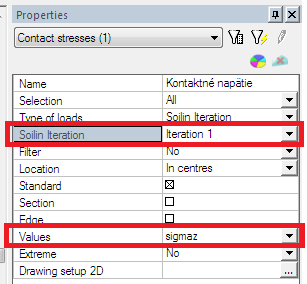

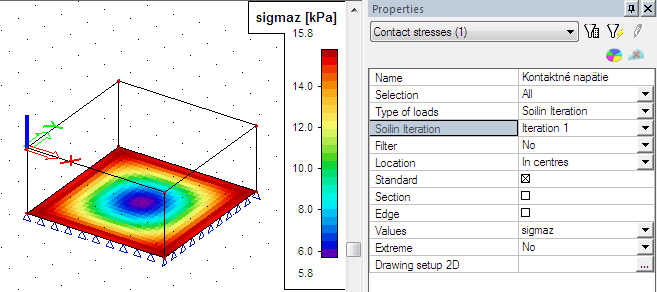

Kontaktní napětí pro každý iterační cyklus lze zobrazit ve výsledcích.
První iterační cyklus

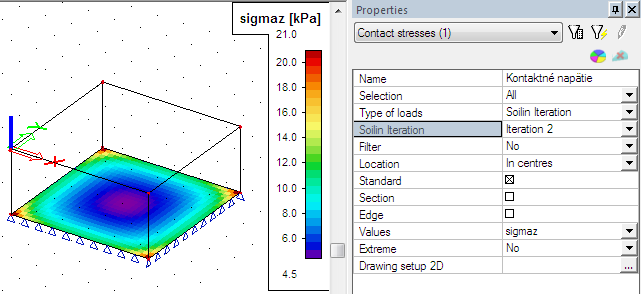

Druhý iterační cyklus

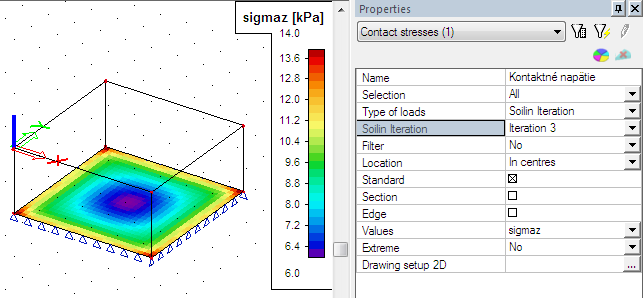

Třetí iterační cyklus

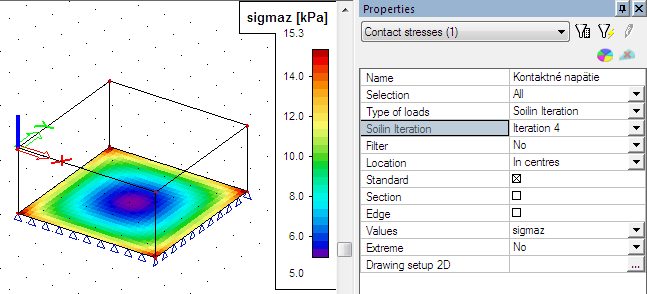

Čtvrtý iterační cyklus
