Pokročilé tipy

Poklesová kotlina vně základu

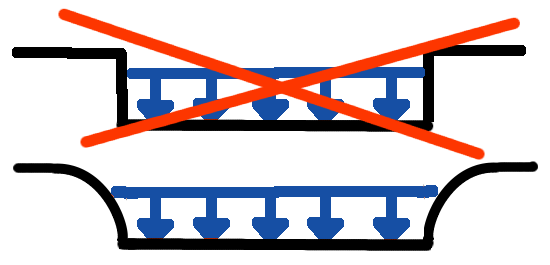

Nejbližší okolí zatížené konstrukce je také ovlivněno sedáním. Lepší vyjádření jak funguje podloží v realitě, nabízí obrázek dole.

Výpočet podloží v nejbližším okolí je specifický případ. Pro modelování je doporučeno přidat ještě jednu plochu kolem konstrukce – přídavný element pro podloží

Nová plocha by měla být tvořena deskou s minimální tloušťkou (např. 0,01mm) a umístěna vedle základu.

Parametry C jsou tímto způsobem spočítány i pro takto vytvořenou přídavnou konstrukci.

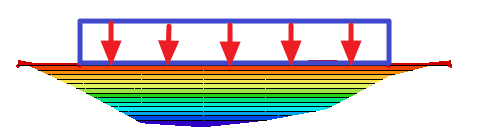

Deformované podloží vypočítané SCIA Engineer:

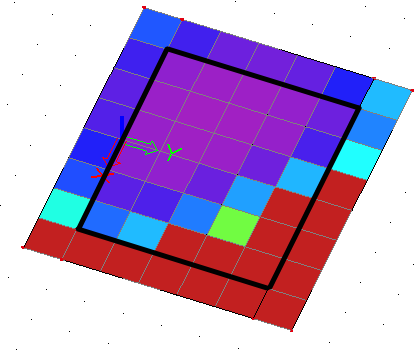

Vypočítané C parametry:



Konstrukce je označena černým obdélníkem a okolo něj je ještě jedna deska – přídavná deska – tloušťky 0,001mm.

Automatický výpočet okrajových podpor

Pokud uživatel nepoužije přídavnou desku, program se následně snaží eliminovat pokles podloží pod okrajem desky tak, že na okraje automaticky přidá svislé podpory.

Výpočet těchto podpor je založen na již známých C parametrech. Program zkouší podepřít desku stejným způsobem jako by byla podepřena podložím ve skutečnosti. To vede k vytvoření přibližného modelu, kde součet reakcí odpovídá kontaktnímu napětí s reakcemi v těchto uzlech.

Někdy může být toto řešení nevhodné – například když je poblíž počítaného základu ještě jeden nebo pokud je pod nebo poblíž okraje nějaká podpora.

Toto automatické řešení lze obejít. Uživatel může na okraj desky manuálně vložit pružinu s malou tuhostí a program poté na stejné místo nevloží další podpory. Tato pružina může být simulována přídavným elementem podloží.

Základové patky a soilin

Modul základové patky není automaticky propojen s modulem Soilin.

Jak lze použít soilin pro posudek základové patky:

  1. Vytvořte přídavnou konstrukci pro spočítání parametrů C v okolí (postup najdete v předchozím tipu)

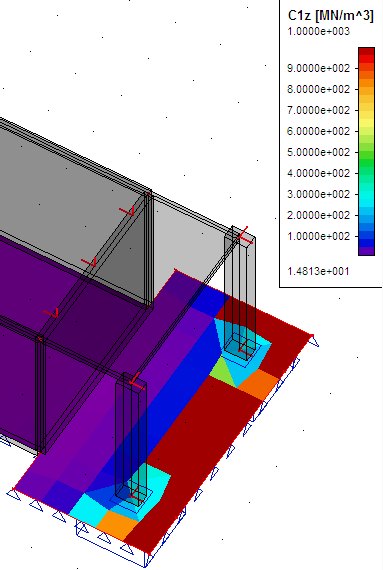

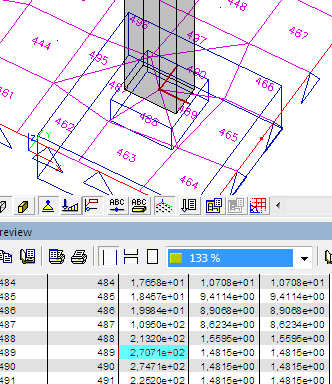

Vypočítané parametry C na přídavném elementu -> C parametry pro základovou patku

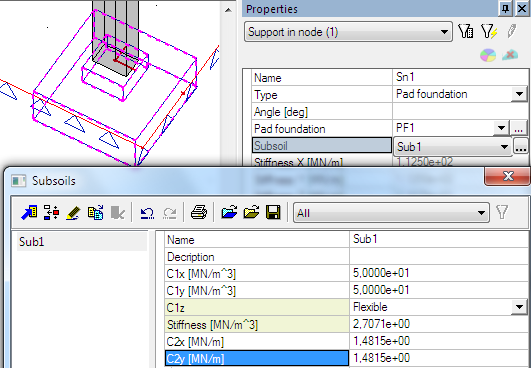

  1. Vypočítané C parametry lze vložit do knihovny Podloží. Vložte hodnoty z tabulky do knihovny.

  1. Spusťte lineární kalkulaci.
  2. Spusťte posudek pro základové patky standardním způsobem

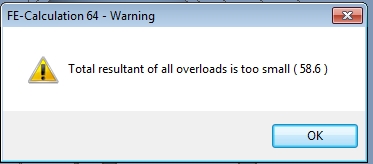

Co dělat pokud je model v pořádku, ale iterace nedoběhnou

Někdy je model v pořádku, ale nějaké okolnosti způsobí, že iterační proces neskončí. Výsledky v jednotlivých cyklech nevedou k jedněm C parametrům, ale naopak výsledky jsou stále rozdílnější.

Toto může být způsobeno tahem v základové desce, použitím specifických komponent a podobně.

Jak řešit tento problém:

  1. Nejdříve je důležité zkontroloval model. Musí být v pořádku - prvky sítě nejsou trojúhelníkové, osa Z prvků směřuje nahoru, základová deska je pod povrhem podloží a tak dále.
  2. Zkontrolujte výsledky iteračních cyklů – kontaktní napětí, typ zatížení – iterace soilin.

Několik prvních iteračních cyklů bude pravděpodobně v pořádku, ale po nějaké době začnou být výsledky chaotické.

Najděte jeden cyklus (mezi těmi správnými), kde se výsledky blíží realitě – například 5. cyklus. Použijte tuto hodnotu pro nastavení maximálního počtu iteračních cyklů.

  1. Spusťte lineární výpočet znovu. Ten nyní skončí po pátém cyklu a výsledky budou nejblíže realitě.

Cykly se správnými výsledky bývají nejčastěji mezi 2. a 5. cyklem.
