ChapterMaker - automatické generování kapitol

ChapterMaker je speciální vlastností známou již z klasického Dokumentu ve SCIA Engineer. Umožňuje snadnou automatickou tvorbu kapitol na základě logického spojení mezi tabulkami. Umožňuje vytvářet např. samostatné tabulky se seznamem nosníků pro každý dílčí průřez nebo vytvářet tabulky vnitřních sil pro každou zadanou kombinaci zatížení.

Od verze 2013.1 lze automaticky generovat nejen tabulky, ale i obrázky.

Definice pro ChapterMaker

Definice pro ChapterMaker sestává z hlavní tabulky a podřízených (odsazených) tabulek a obrázků. Pro každý záznam v hlavní tabulce je vytvořena jedna kapitola obsahující podřízené tabulky nebo obrázky nebo jiné položky reportu. Podřízené tabulky obsahují pouze záznamy, které mají logickou vazbu na záznam z hlavní tabulky. Obsah podřízených obrázků je také upreven podle logické reference na hlavní tabulku. Podporováno je několik typů logické vazby:

Odkazy (reference) pro nevýsledkové tabulky

Obsah podřízených tabulek je definován omezením výběru entit. Ve výběru jsou pouze položky s odkazem na aktuální záznam v hlavní tabulce.

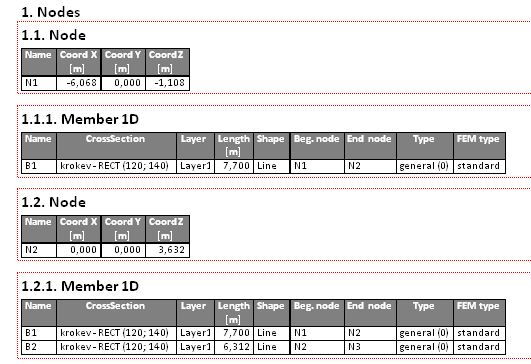

• odkaz na data: Tato vazba je založena na struktuře dat SCIA Engineer modelu. Lze ji chápat jako použití dat od jiných entit. Jakmile jedna entita používá data od jiné entity, pak existuje odkaz na data. Jedním z příkladů je odkaz (vazba) mezi 1D dílci a uzly. Jednoduše řečeno, uzel ví, které dílce jsou k němu připojeny a dílec ví, které uzly definují jeho geometrii.

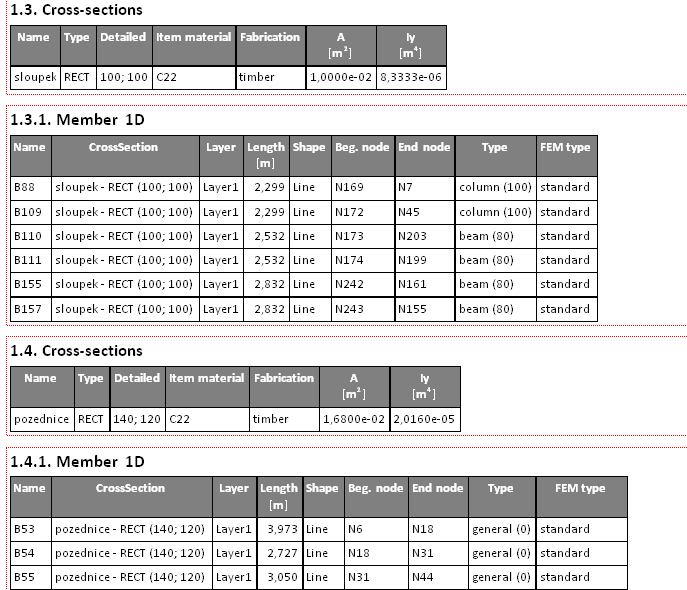

• Odkaz na knihovnu: tento typ odkazu může například vygenerovat všechny dílce s daným průřezem nebo všechny průřezy daného materiálu





Odkazy (reference) pro výsledkové tabulky

Obsah podřízených tabulek lze řídit úpravou výběru nebo úpravou definice zatížení pro výsledek.

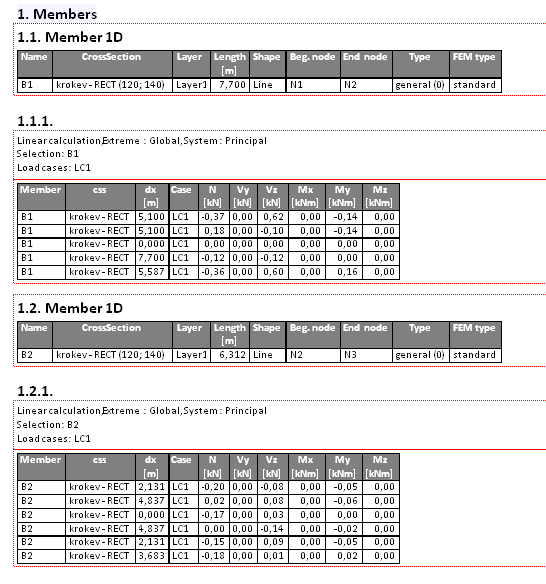

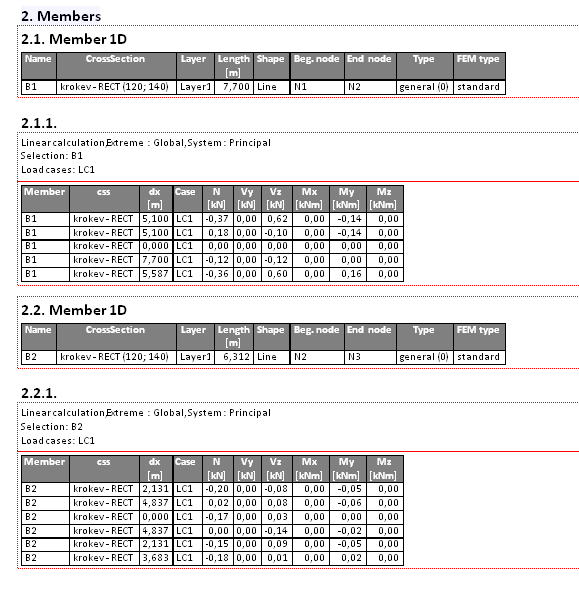

• Specifikace výběru: výsledková tabulka obsahuje pouze dílce ze záznamu z hlavní tabulky





• Specifikace filtru: Ve vlastnostech výsledkové tabulky je možné zadat některé filtry. Filtr lze použít pro definici pro ChapterMaker. Pokud jedním z dostupných filtrů je např. průřez, pak se tabulka s průřezy může použít jako hlavní tabulka.

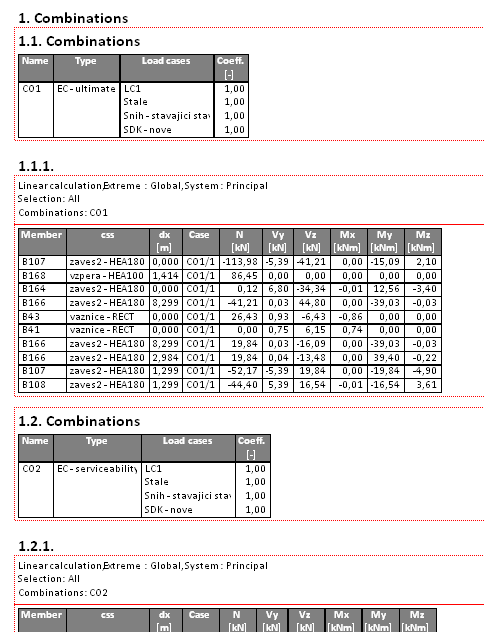

• Specifikace zatížení: Tabulka s definicí zatížení (zatěžovací stav, kombinace, nelineární kombinace, ....) se může použít jako hlavní tabulka. To vytvoří jednu výsledkovou tabulku pro každou položku z hlavní tabulky (např. jedna výsledková tabulky pro každou zatěžovací kombinaci).





Je také možné vytvářet víceúrovňové definice pro ChapterMaker.

Opakující se obrázky

Existuje opět několik typů opakujících se obrázků:

• Obsah obrázku lze upravit změnou zobrazeného dílce.
• Lze generovat obrázky se zatížením pro různé zatěžovací stavy (skupiny hmot, ...).
• Lze generovat obrázky s výsledky pro různá zatížení (zatěžovací stavy, kombinace, ...).

Pro chaptermaker lze použít pouze živé obrázky. Jiné typy obrázků nedokáží měnit svůj obsah při automaticky generovaných kapitolách.

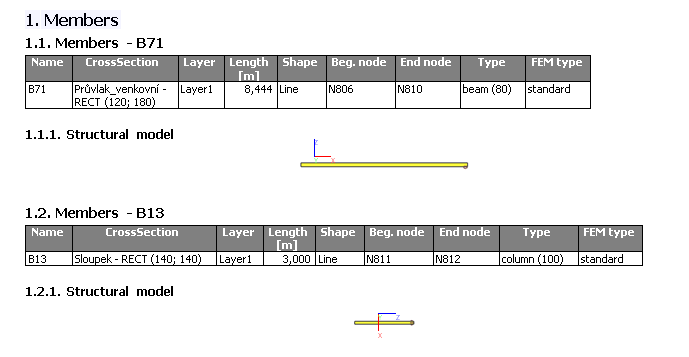

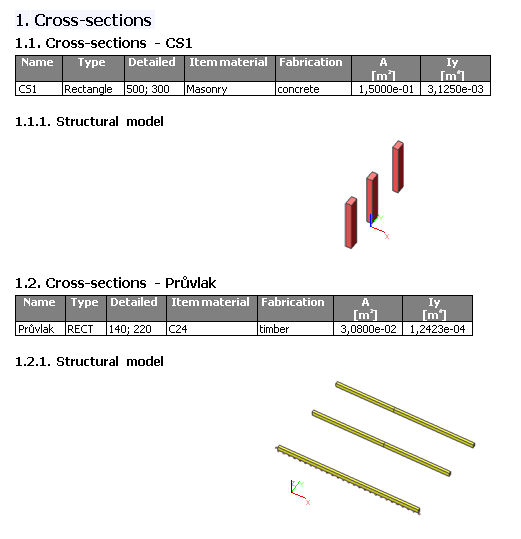

Opakující se obrázky se změněnou sadou zobrazených dílců (1D či 2D)

První typ opakujících se obrázků generuje obrázky, kdy na každém obrázku je jiný dílec (jiné dílce). Viz následující příklady:

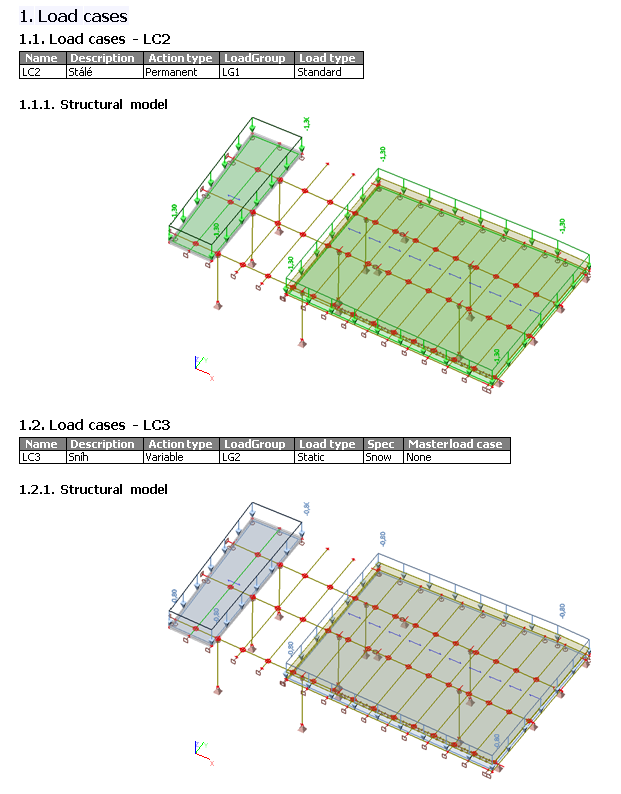

Opakující se obrázky se zatíženími z různých zatěžovacích stavů

Druhý typ opakujících se obrázků mění zobrazené zatížení, které se v každé kapitole vztahuje k jinému zatěžovacímu stavu.

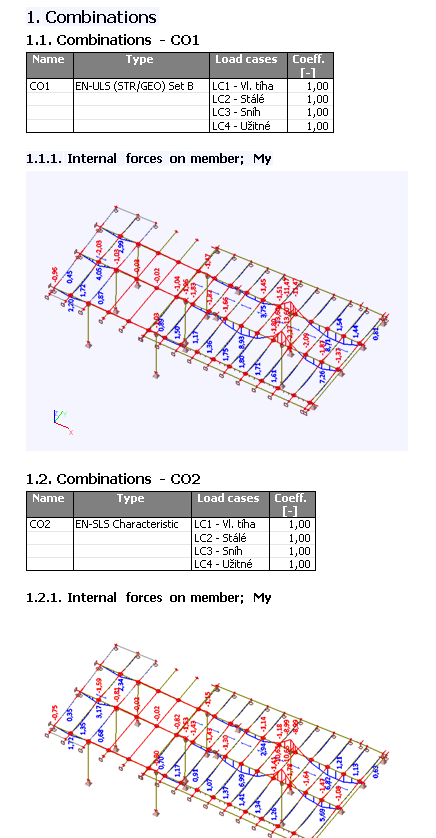

Opakující se obrázky s výsledky od různých zatížení

Poslední typ umožňuje generovat obrázky s výsledky pro všechna zatížení (zat. stavy, kombinace, skupiny výsledků, ...) z hlavní (řídicí) tabulky.

Velikost opakujících se obrázků

Existují dvě základní možnosti, jak určit velikost automaticky generovaných obrázků.

• Všechny obrázky ve stejném měřítku. Šířka a výška se spočtu automaticky tak, aby se zobrazil celý obsah obrázku.
• Šířka a výška jsou pevně dané. Měřítko každého generovaného se spočte tak, aby obsah obrázku vyplnil zadanou velikost obrázku.

Změny obrázků

Obsah a vlastnosti podřízených (odsazených) obrázků pod nějakou hlavní tabulkou se upraví stejným způsobem jako standardní (neodsazené) obrázky. Po provedení změn je nutno aktualizovat celý blok, aby se zobrazil správný obsah.

Chaptermaker s více různými položkami reportu

Pod hlavní tabulku lze vnořit více podřízených položek. Lze kombinovat různé typy podřízených položek. Podle typu položky reportu se automaticky vyhodnotí, zda bude obsah v každé generované kapitole jiný nebo stejný.

Položky s měnícím se obsahem jsou:

• tabulky s logickými odkazy na hlavní tabulku (viz výše),
• živé obrázky s logickými odkazy na hlavní tabulku,

položky, které svůj obsah nemění v každé kapitole,

• sejmuté obrazovky a obrázky z galerie,
• externí obrázky,
• formátovaný text,
• další speciální položky (např. zalomení stránky).
