V číselném výstupů jsou uvedeny hodnoty, které byly použity při výpočtu součinitele β faktor obecných metod. Jedná se o tyto hodnoty:
|
MEd,x |
je nevyvážený přenášený ohybový moment mezi deskou a sloupy (podporami) ve směru osy x lokálního souřadného systému pro protlačení |
|
MEd,y |
je nevyvážený přenášený ohybový moment mezi deskou a sloupy (podporami) ve směru osy y lokálního souřadného systému pro protlačení |
|
kx,ky |
je součinitel závislý na poměru rozměrů sloupu ve směru osy x(y) LSS pro protlačení |
|
ex(y),i |
je excentricita i - tého kritického obvodu vztažená k těžišti průřezu ve směru osy x (y) LSS pro protlačení |
|
Wx(y),i |
je modul i-tého kritického obvodu ve směru osy x(y) LSS pro protlačení odpovídající průběhu smyku a přepočtený k těžišti i-tého kritického obvodu |
|
kx,ky |
je součinitel závislý na poměru rozměrů sloupu ve směru osy x(y) LSS pro protlačení |
|
ex(y),i |
je excentricita i - tého kritického obvodu vztažená k těžišti průřezu ve směru osy x (y) LSS pro protlačení |
|
Wx(y),i |
je modul i-tého kritického obvodu ve směru osy x(y) LSS pro protlačení odpovídající průběhu smyku a přepočtený k těžišti uzlu, ve kterém je umístěn sloup (nebo podpora desky) |
|
ke |
je součinitel závislý na poměru rozměrů sloupu ve směru excentricity ohybových momentů MEd,x a MEd,y. |
|
W,i |
je modul i-tého kritického obvodu ve směru excentricity ohybových momentů MEd,x a MEd,y. |

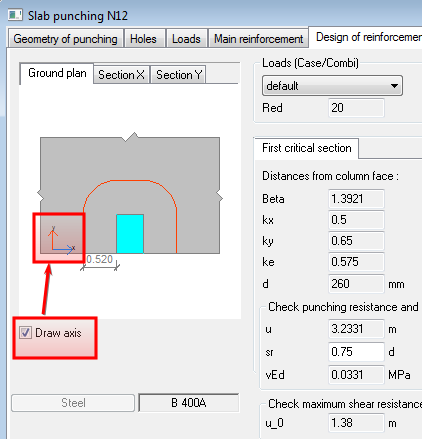

Orientace os v LSS pro protlačení je vždy transformována do prvního kvadrantu GSS projektu a LSS pro protlačení může být znázorněno v posudku prutu, viz obrázek níže

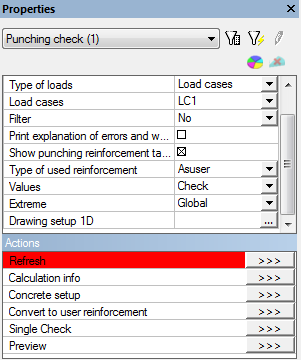

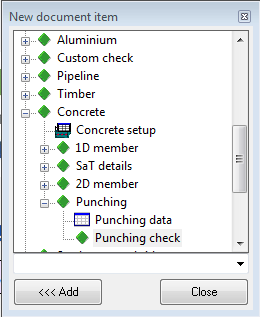

Číselné výstup se zobrazí po klepnutí na tlačítko akce Náhled ve funkci Posudek protlačení (strom Pokročilý beton > Protlačení) nebo po přidání položky Posudek protlačení do dokumentu
|

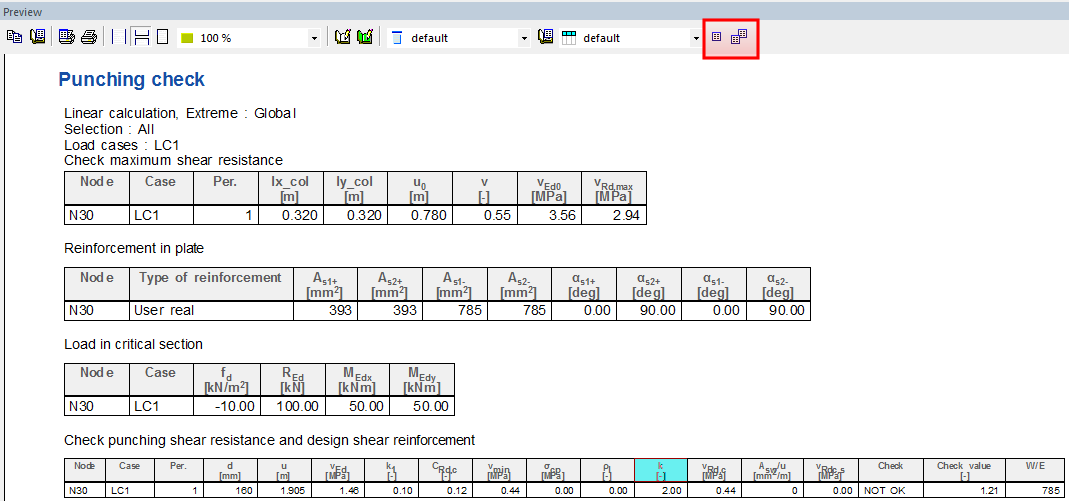

Číselný výstup ve funkci Posudek protlačení |
Číselný výstup v dokumentu |
|---|---|
|
|
|
V posudku prutu jsou uvedeny následující tabulky
Součinitel β a další hodnoty, které se používají pro výpočet součinitele β jsou uvedeny v tabulce Posouzení únosnosti v protlačení a návrh smykové výztuže.

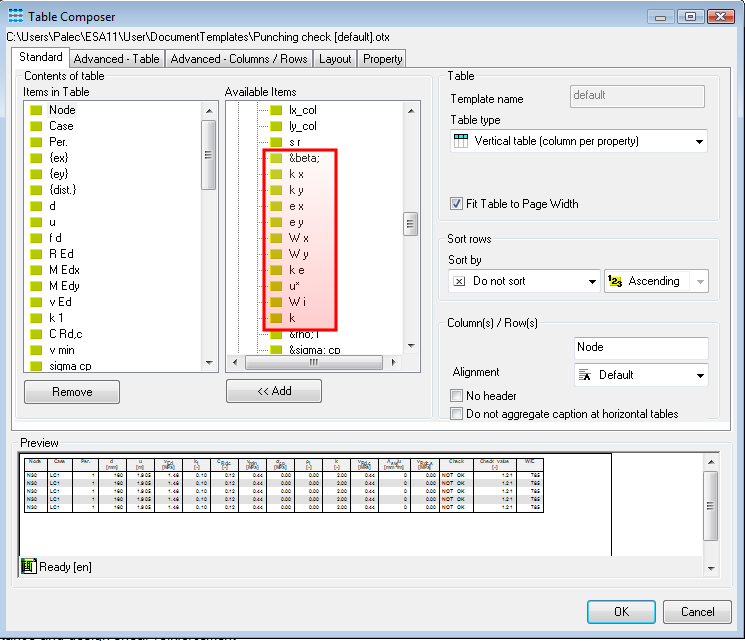

Existující tabulku lze upravit pomocí Editoru tabulek
nebo poklepáním na hlavičku tabulky. Novou tabulku lze vytvořit pomocí Správce tabulek

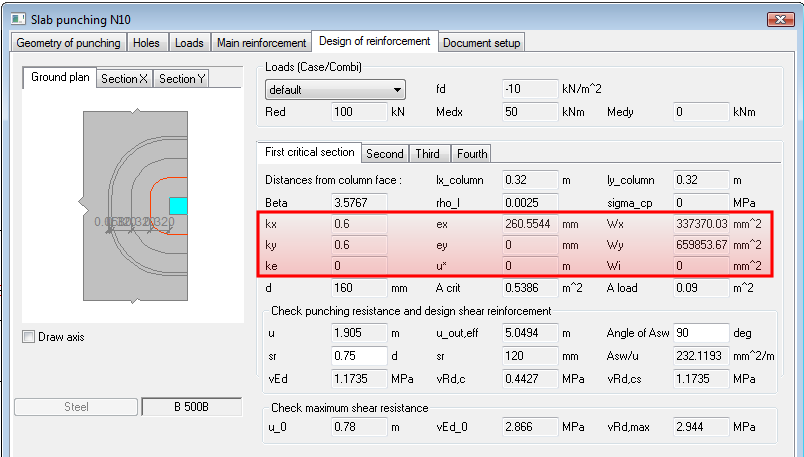

Dialog pro podrobný posudek jednoho uzlu (Samostatný posudek) se otevře po klepnutí na tlačítko akce Samostatný posudek ve funkci Posudek protlačení (strom Pokročilý beton > Protlačení). Numerický výstup lze zobrazit v listu Návrh výztuže nebo Nastavení dokumentu

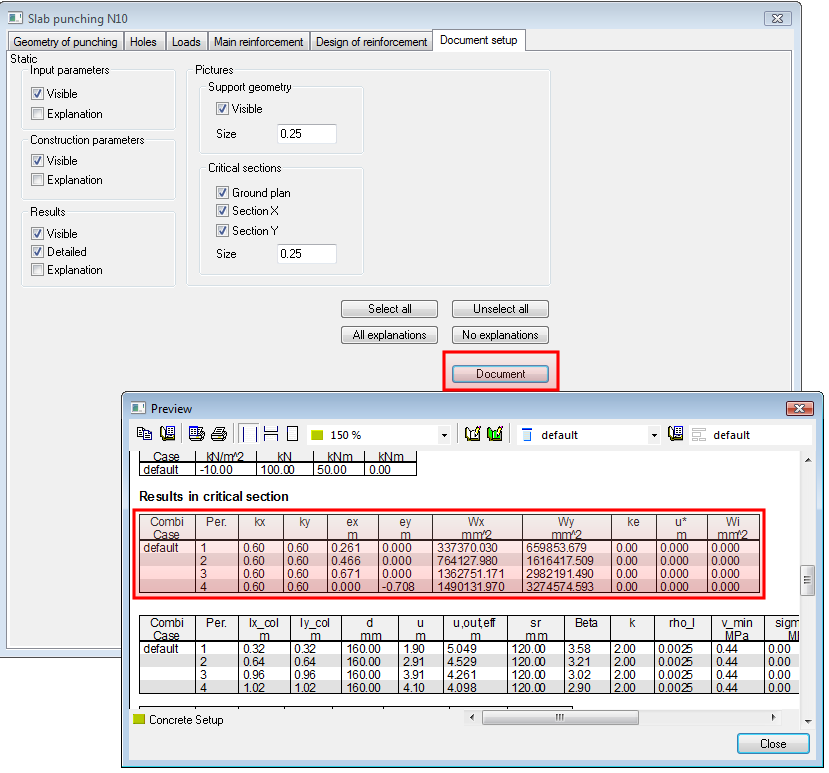

Numerický výstup v Samostatném posudku lze zobrazit přímo v dialogu (položka Náhled) nebo může být nastaven v hlavním dokumentu (položka Dokument).
Existuje speciální tabulka ve Výsledcích v kritických řezech, kde jsou uvedeny podrobné hodnoty (v závislosti na zvolené metodě výpočtu součinitele β), které se pro výpočet β použijí
