Místní nastavení

Obecné

Uživatel může změnit některé parametry z globálního nastavení (parametry s šedým pozadím) vytvořením místního nastavení pro určitý dílec. Jednoduše řečeno, kde uživatel nechce použít globální nastavení, vytvoří pro betonový dílec místní nastavení. Pro 1D betonové dílce rozlišujeme dva základní typy tohoto místního nastavení:

• Data dílce (betonového 1D dílce)
• Data dílce pro automatický návrh výztuže v dílci (Data pro Autodesign betonového prvku)

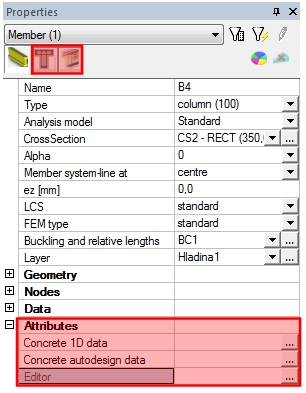

Tato základní místní nastavení mohou být vytvořena pomocí dvou položek ve stromu Pokročilý beton a výběrem jednoho 1D dílce, kde mají být tyto údaje definovány. Výchozí parametry pro nové místní nastavení budou načteny z globální nastavení a je možné je změnit.

Základní typ místního nastavení byl změněn od verze 2010 programu na tzv. atributy, což umožňuje upravovat parametry místního nastavení také přímo ve vlastnostech vybraného dílce.

• Pro zadání stejného místního nastavení pro více dílců je výhodné zadat toto nastavení pouze na jeden dílec a toto nastavení pak pomocí funkce pro geometrickou manipulaci kopírovat nebo přesunout na ostatní dílce, viz kapitola Geometrické manipulace s místními nastaveními
• Kromě základních typů můžeme definovat také zvláštní místní nastavení pro výpočet přerozdělení momentů na spojitém nosníku (Data o redistribuci ) a místní nastavení pro výpočet vzpěru (Data prutu o vzpěru).

Data dílce (betonového 1D dílce)

Místní nastavení může být definováno pomocí položkyData dílce (stromPokročilý beton > 1D dílec ) a obsahuje výchozí parametry pro návrh výztuže a posudek betonu

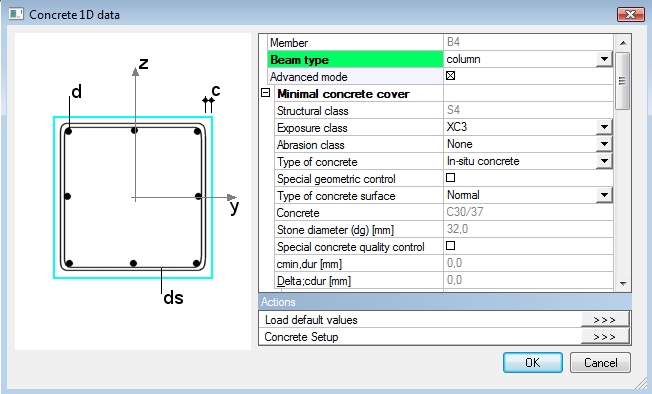

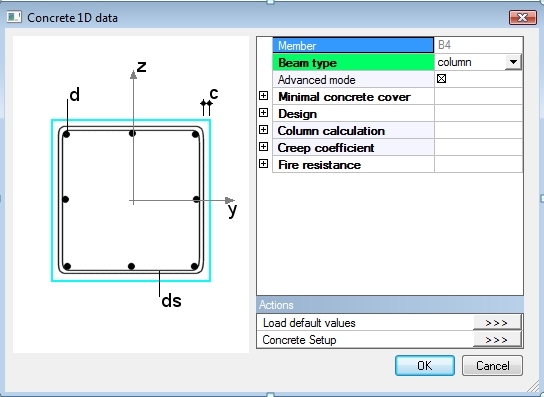

Po vybrání 1D dílce se zobrazí dialogData 1D betonového dílce a v něm lze místní nastavení změnit a potvrdit.

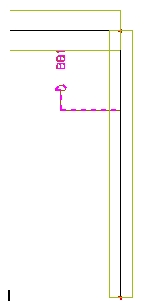

Po zadání místního nastavení je zobrazena grafická značka (popiska). Po klepnutí na tuto značku může uživatel upravit příslušné atributy v okně vlastností. Obsah popisky je také možné upravit na kartě Beton v dialogu Parametry zobrazení, viz kapitola Data betonového prutu.

Grafická popiska	Nastavení řešiče pro betonové konstrukce

Důležitým parametrem v Datech dílce je výběrová položka Typ nosníku, kde uživatel může zvolit typ dílce. Podporovány jsou čtyři typy 1D dílce:

• Nosník
• Sloup
• Deska (nosník spočtený jako deska, to znamená nosník bez smykové výztuže)
• Žebro (je dostupné pouze, pokud je žebro na 2D dílci zadáno pomocí funkce Žebro (strom Konstrukce > 2D dílec > Komponenty 2D dílce )

Výchozí hodnota typu nosníku závisí na typu definovaném ve vlastnostech dílce ( položka Typ). V datech dílce se použijí následující výchozí typy nosníku:

• Sloup: pro typ = sloup, štítový sloupec a pomocný sloup.
• Deska: Pro typ = nosník jako deska
• Nosník: pro jiný typ

Změna Typu nosníku má vliv na návrh a posudek výztuže, protože pro sloup a nosník se používají jiné výpočtové metody. Na druhou stranu, Typ nosníku má vliv na vlastnosti, které budou uvedeny rovněž v datech dílce. Po Typ nosníku = sloup existují následující vlastnosti a skupiny vlastností:

• Pokročilý režim
• Minimální krytí výztuže
• Návrh
• Výpočet sloupu
• Součinitel dotvarování
• Požární odolnost, pokud je zapnuta funkcionalita Požární odolnost v Datech o projektu

Pokročilý režim

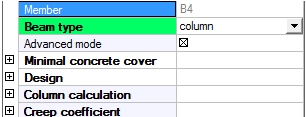

Tento atribut je filtrem pro zobrazení parametrů ve vlastnostech dílce. Pokud je vypnut, pak jsou zobrazeny pouze základní parametry z globálního nastavení (Výchozí nastavení návrhu) spolu s parametry materiálu výztuže. V tomto případě jsou se základními parametry zobrazeny skupiny Podélná a Minimální krytí výztuže.

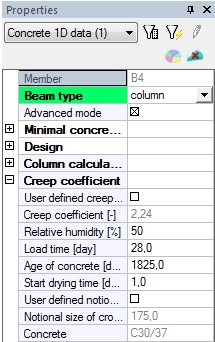

Pokročilý režim = vypnuto	Pokročilý režim = zapnuto

Vlastnosti, které se zobrazí v datech dílce pro pokročilý režim mají šedou barvu pozadí

Skupina Minimální krytí výztuže

Zde jsou parametry, které mají vliv na výpočet minimálního krytí výztuže.

Pokročilý režim = vypnuto	Pokročilý režim = zapnuto

Uživatel může upravit následující parametry:

• Třída prostředí (tabulka 4.1, EN 1992-1-1)
• Třída otěru ( čl. 4.4.1.2(13), EN 1992-1-1),
• Typ povrchu betonu (čl. 4.4.1.3(4), EN 1992-1-1)
• Speciální geometrická kontrola (čl. 4.4.1.3(3), EN 1992-1-1)). Povolená odchylka v návrhu (hodnota Dcdev) se zmenší o hodnotu zadanou v Nastavené betonu (Správce národních příloh > EN 1992-1-1 > Obecné > Trvanlivost a krytí výztuže > delta_cdev), je-li tato položka zapnuta

• Speciální kontrola kvality betonu (tabulka 4.3N, EN 1992-1-1 ). Třída konstrukce se sníží o 1 pokud je políčko zaškrtnuto

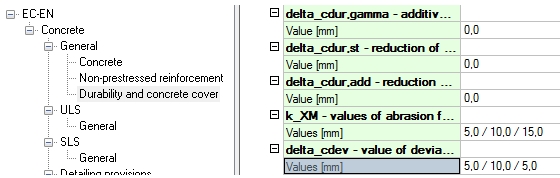

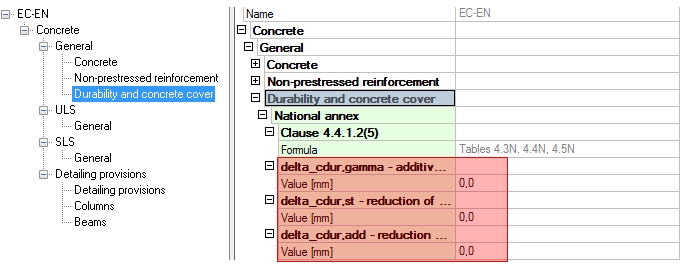

• Hodnoty pro určení Delta;cdur (čl. 4.4.1.2(6-8), EN 1992-1-1). Výchozí hodnota je načtena z nastavení betonu (Správce národních příloh > EN 1992-1-1 > Obecné > Trvanlivost a krytí výztuže)

Ostatní hodnoty jsou automaticky vypočíteny na základě vstupních hodnot.

Skupina Návrh

Výchozí parametry pro návrh podélné a smykové výztuže jsou v této skupině. Uživatel může definovat průměr a materiál podélné a smykové výztuže.

Pokročilý režim = vypnuto	Pokročilý režim = zapnuto

Kromě toho existují možnosti pro zadání přídavných parametrů:

• Počet prutů - uživatel může zadat uživatelskou výztuž přímo v datech betonového dílce. K dispozici jsou tyto možnosti:
  • pouze pro obdélníkový a kruhový sloup a
  • pokud na vybraném dílci není zadána uživatelská výztuž prostřednictvím Redes nebo volnými pruty

Obdélníkový sloup	Kruhový sloup

• Typ krytí - pro zadání krytí jsou dvě možnosti:
  • Minimální - krytí betonu se vypočte ze zadaných parametrů definované ve skupině Minimální krytí výztuže (kapitola Skupina Minimální krytí výztuže) podle EN 1992-1-1. Vypočítaná hodnota je uvedena v parametru Krytí výztuže, ale nelze ji upravovat
  • Uživatelské - hodnota krytí výztuže je přímo zadána uživatelem v položce Krytí výztuže
• Základní vzdálenost - jedná se základní vzdálenost příčné výztuže ve sloupu. To znamená, že minimální vzdálenost příčné výztuže se vypočítá jako minimální hodnota z této hodnoty a z hodnoty definované v konstrukčních zásadách v nastvení betonu (Správce národních příloh > EN 1992-1-1 > Obecné > Konstrukční zásady > sloupy > Max . vzdálenost prutů ) . Základní vzdálenost nebude brána do úvahy, je -li zadána nulová hodnota.

• Počet střihů - počet střihů příčné výztuže se spočte automaticky podle vzorce

kde

b_cen šířka průřezu v těžišti betonového průřezu

h_cen výška průřezu v těžišti betonového průřezu

c_nom Jmenovitá hodnota krytí výztuže, hodnota uvedená v položce Krytí výztuže

d_s Průměr příčné výztuže (třmínku), hodnota uvedená v položce Průměr (d_s)

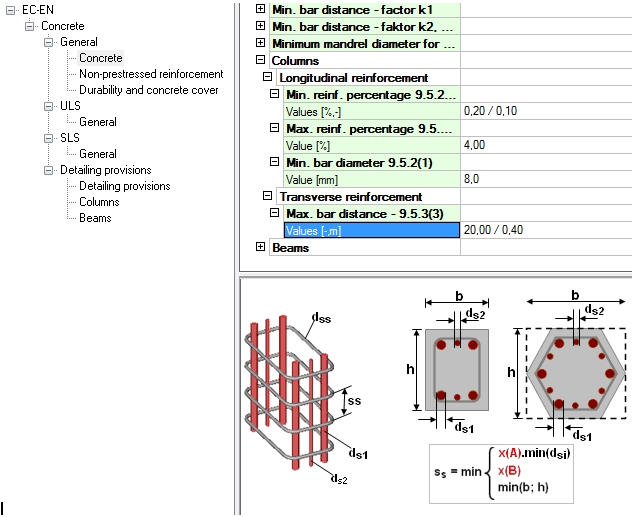

s_t,maxMaximální příčná vzdálenost střihů, hodnota je zadána v nastavení betonu( _{Řešič pro beton > Konstrukční zásady > Sloupy > Příčná výztuž} )

• Uživatelem definovaný počet střihů - automaticky spočtený počet střihů se nahradí uživatelem zadanou hodnotu, pokud je toto políčko zaškrtnuto. Uživatel může nastavit položku Počet střihů

Hodnota krytí výztuže je vztažena k vnějšímu okraji třmínku a pro sloup je stejná pro všechny hrany průřezu.

Skupina Výpočet sloupu

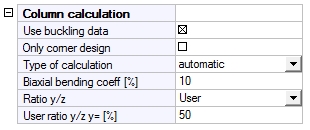

Parametry pro nastavení typ výpočtu pro návrh a posudek podélné výztuže lze nastavit v této skupině. Tato skupina je aktivní pouze, pokud je zapnuta volba Rozšířená nastavení.

V této skupině lze nastavit tyto parametry:

• Použít data o vzpěru, viz samostatná kapitola
• Pouze návrh rohů, viz samostatná kapitola
• Typ výpočtu, viz samostatná kapitola
• Součinitel pro dvojosý ohyb, viz samostatná kapitola
• Poměr y/z, viz samostatná kapitola
• Uživatelský poměr y/z, y= , viz samostatná kapitola

Skupina Součinitel dotvarování

Parametry pro výpočet součinitele dotvarování se nastavují v této skupině. Tato skupina je aktivní pouze, pokud je zapnuta volba Rozšířená nastavení.

Uživatel může upravovat následující vlastnosti:

• Uživatelem definovaný koef. dotvarování - je-li tato volba vypnuta, pak se součinitel dotvarování vypočte podle přílohy B.1 v EN 1992-1-1. Jinak se součinitel dotvarování může zadat přímo v položce Součinitel dotvarování.
• Součinitel dotvarování - v této položce je uvedena hodnota vypočteného součinitele dotvarování. Tato položka je aktivní pouze, pokud je zaškrtnuta volba Uživatelem definovaný koef. dotvarování
• Relativní vlhkost - relativní vlhkost okolního prostředí
• Čas zatížení - je stáří betonu v okamžiku zatížení
• Stáří betonu - je stáří betonu ve dnech v uvažovaném okamžiku, to znamená, že se jedná o stáří, pro které se vypočte součinitel dotvarování.
• Uživatelem definovaná náhradní tloušťka vysychajícího průřezu - pokud je tato volba vypnuta, náhradní tloušťka se spočte podle přílohy B.1 (vzorec B. 6) EN 1992-1-1. Jinak se náhradní tloušťka může zadat přímo v položce Náhradní tloušťka vysychajícího průřezu.
• Náhradní tloušťka vysychajícího průřezu - uvede se zde hodnota vypočtené náhradní tloušťky průřezu Tato položka je aktivní pouze, pokud je zaškrtnuta volba Uživatelem definovaná náhradní tloušťka vysychajícího průřezu

Data prutu o vzpěru

Místní nastavení může být definováno pomocí položkyData prutu o vzpěru strom Pokročilý beton > 1D dílec ) a obsahuje parametry pro výpočet dat o vzpěru.

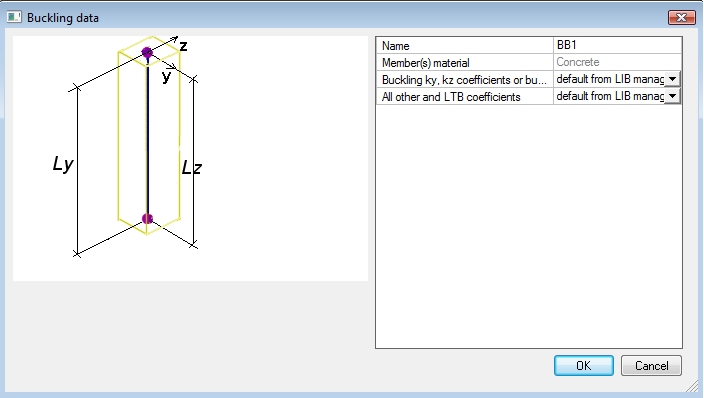

Po vybrání 1D dílce se zobrazí dialogData prutu o vzpěru a v něm lze místní nastavení změnit a potvrdit.

Po zadání místního nastavení je zobrazena grafická značka (popiska). Po klepnutí na tuto značku může uživatel upravit příslušné atributy v okně vlastností. Místní nastavení představuje přídavná data zadaná na dílec, to znamená, že tyto údaje lze upravit pouze přes grafickou značku (popisek). Zobrazení grafické značky (popisky) je možné zapnout a vypnout ve skupině Data prutu o vzpěru na záložce Model v dialogu Parametry zobrazení, viz samostatná kapitola .

Grafická popiska	Okno vlastností

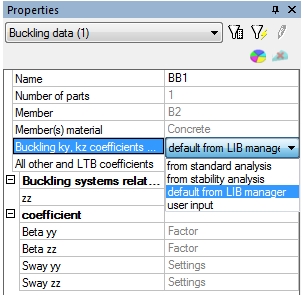

Pro výpočet efektivní délky nebo součinitele efektivní délky (součinitel vzpěru) existují následující možnosti:

• Ze standardního výpočtu - použijí se přibližné vzorce uvedené v [4]

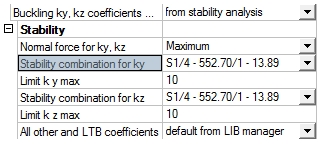

• Ze stabilitního výpočtu - tato volba je aktivní pouze, pokud je definována stabilitní kombinace.

Stabilitní výpočet musí být proveden před definováním součinitelů od stabilitního výpočtu. Uživatel může určit:

• který tvar po ztrátě stability (kritický součinitel zatížení) bude použity pro výpočet součinitele vzpěru
• která normálová síla v dílci bude zohledněna
• limit pro součinitele vzpěru

Efektivní délka bude vypočtena podle Eulerova vzorce

kde

EI ohybová tuhost sloupu kolem osy, pro kterou se efektivní délka počítá

N Normálová síla ve sloupu, která se může stanovit podle nastavení v položce Normálová síla pro ky, kz

l součinitel kritického zatížení

l_o efektivní délka sloupu kolem osy

Součinitel kritického zatížení může být spočten lineárním nebo nelineárnín stabilitním výpočtem a počet kritických hodnot lze nastavit v Nastavení řešiče. Podrobný popis tohoto výpočtu naleznete v [5].

• Výchozí hodnota ze správce knihovny - hodnoty pro výpočet součinitelů vzpěru jsou načteny z dialogu Vzpěrné a relativní délky (vlastnosti dílce > Data o vzpěru)

• Uživatelské zadání - efektivní délka nebo součinitele efektivní délky (součinitele vzpěru) jsou přímo zadány v datech dílce o vzpěru.

Podrobný popis dat o vzpěru a jejich způsob výpočtu jsou popsány v [4]. Tam jsou popsána obecná pravidla, ale pro betonové dílce existují další parametry vzpěru.

Tyto přídavné údaje jsou důležité pro výpočet excentricity způsobené imperfekcemi (viz čl. 5.2 (5) v EN 1992-1-1) a lze je definovat na záložce Data o vzpěru v dialogu Vzpěrné a relativní délky (vlastnosti dílce > parametr Vzpěrná a relativní délka > tlačítko Upravit).

Jsou to následující doplňkové údaje:

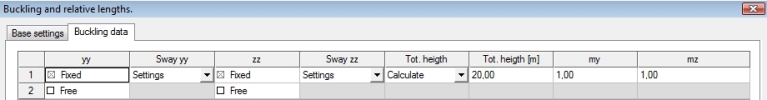

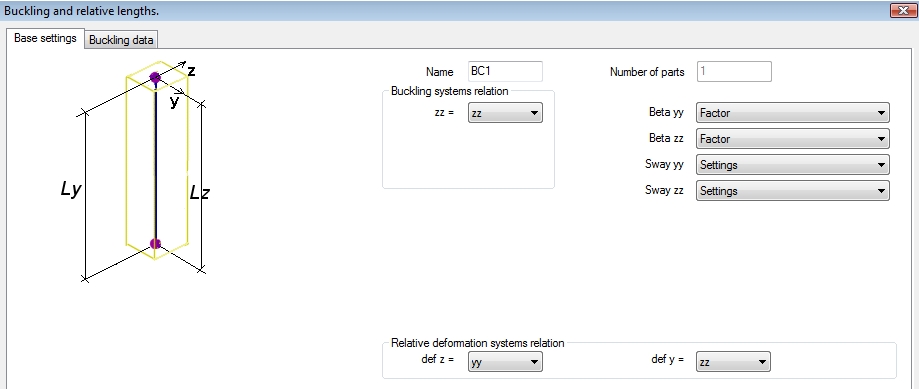

• Výběrová položka Celk. výška - tato položka dovoluje nastavit typ výpočtu celkové výšky budovy nebo délky samostatného sloupu. Jsou zde dvě možnosti:
  • Vypočítat - celková výška bude spočtena automaticky jako součet délek všech dílců ve vzpěrnostním systému
  • Uživatel - hodnotu zadá uživatel. Zadaná hodnota bude brána do úvahy pokud Výpočet = Uživatel

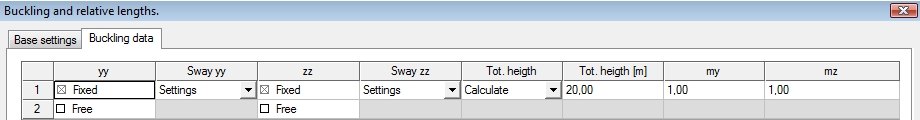

• Políčko Celk. výška - toto vstupní políčko umožňuje zadat celkovou výšku budovy nebo délku samostatného sloupu přímo. Zadaná hodnota bude použita, jestliže je nastavena volba Uživatel u položky Celk. výška Výška.
• položka my - je počet svislých dílců přispívajících k celkovému vlivu imperfekce kolmé k lokální ose y. To znamená, že hodnota se použije pro přepočet ohybového momentu kolem osy y. Pro všechny sloupy ve vzpěrnostním systému lze nastavit pouze jednou hodnotou
• položka mz - je počet svislých dílců přispívajících k celkovému vlivu imperfekce kolmé k lokální ose z. To znamená, že hodnota se použije pro přepočet ohybového momentu kolem osy z. Pro všechny sloupy ve vzpěrnostním systému lze nastavit pouze jednou hodnotou

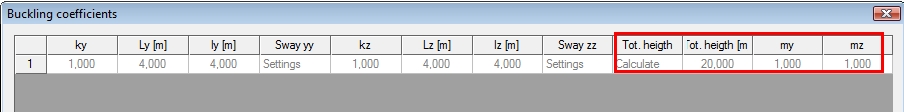

Důležitým parametrem pro výpočet vzpěru je typ konstrukce (zavětrovaná nebo nezavětrovaná). Globální typ konstrukce lze nastavit v nastavení betonu ( strom Pokročilý beton > Výchozí nastavení návrhu > Konstrukce s posuvnými styčníky (pouze pro sloupy a nosníky)). Například, konstrukce je zavětrovaná kolmo ke globální ose y, pokud je volba y-y vypnuta (to znamená, že struktura není náchylná k posunu kolmo k ose y)

Tipy & Triky

Grafická značka (popiska) pro místní nastavení

Grafická značka (popiska) se zobrazí na dílci, kde je definované místní nastavení. Standardně je zobrazeno pouze jméno místního nastavení, ale tento popis je možné zapnout/vypnout nebo upravit v dialogu Parametry zobrazení, který lze otevřít:

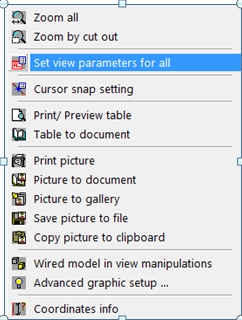

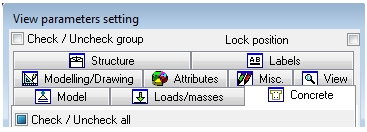

• klepnutím pravým tlačítkem myši do grafického okno a výběrem položky Parametry zobrazení pro všechny entity

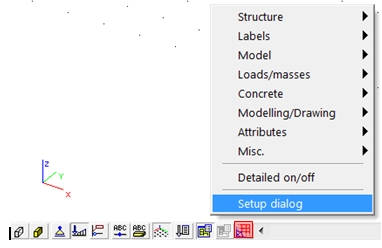

• pomocí ikon Rychlé nastavení parametrů zobrazení na celém modelu, které naleznete nad příkazovou řádkou a vybráním položky Dialog pro nastavení

V dialogu Parametrů zobrazení je možné nastavit parametry zobrazení pro celý model.

Data betonového prutu

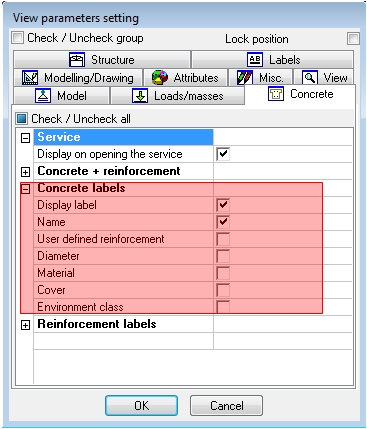

Obsah popisky pro Data betonového prutu lze nastavit na kartě Beton ve skupiněPopis betonu (viz obrázek).

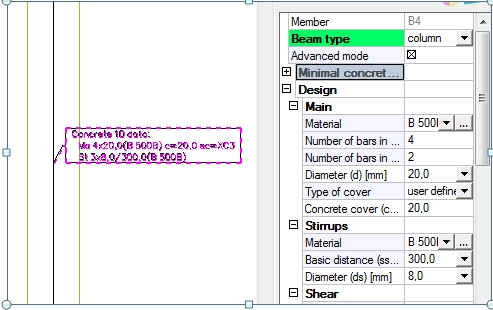

Pokud jsou všechny parametry ve skupině Popis betonu zapnuty, zobrazí se následující grafické popisky

Grafická značka (popiska) pro Data betonového prutu může být zapnuta či vypnuta dvěma způsoby:

• zaškrtnutím políčka Zobrazit popisek ve skupině Popis betonu (viz obrázek)

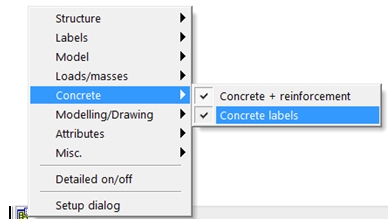

• zaškrtnutím políčka Popis betonu v nabídce Pokročilý beton, která se otevře ikonou Rychlé nastavení parametrů zobrazení na celém modelu (viz obrázek)

Data prutu o vzpěru

Popis pro data dílce o vzpěru nelze změnit, ale grafickou značku (popiska) pro Data prutu o vzpěru lze zapnut/vypnut dvěma způsoby:

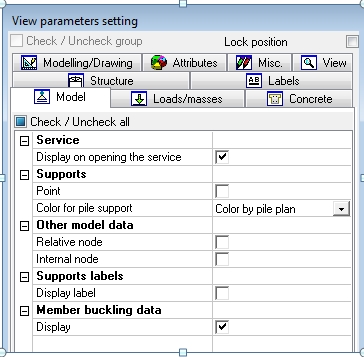

• zaškrtnutím políčka Zobrazit ve skupině Data prutu o vzpěru na kartě Model (viz obrázek)

• zaškrtnutím políčka Data prutu o vzpěru v nabídce Model, která se otevře ikonou Rychlé nastavení parametrů zobrazení na celém modelu (viz obrázek)

Geometrické manipulace s místními nastaveními

Stejné místní nastavení pro více dílců lze zadat prostřednictvím funkcí pro geometrické manipulace pro atributy nebo přídavná data. Nejdřív se zadá místní nastavení pro jeden dílec to se pak zkopíruje na všechny ostatní dílce. Použití geometrických manipulací závisí na typu místního nastavení:

• Pro místní nastavení definované jako atribut (Data betonového prutu, Data pro autodesign betonu), . . . lze použít funkci pro geometrickou manipulaci Kopírovat atributy a Přesunout atributy. Tyto funkce jsou dostupné v:
  • panelu nástrojů Geometrické operace

• kontextové nabídce po výběru daného atributu

• Pro místní nastavení definované jako přídavná data (Data dílce o vzpěru) lze použít funkci pro geometrickou manipulaci Kopírovat přídavná data a Přesunout přídavná data. Tyto funkce jsou dostupné v:
  • panelu nástrojů Geometrické operace po vybrání přídavných dat

• kontextové nabídce po výběru přídavných dat
