Ekvivalentní tenkostěnný uzavřený průřez

Ekvivalentní tenkostěnný průřez lze ve SCIA Engineeru spočítat čtyřmi (pěti) způsoby v závislosti na parametru Ekvivalentní tenkostěnný průřez. Tento parametr se nastavuje v dialogu Nastavení betonu (pokud nejsou definována data 1D dílce pro beton) nebo v pokročilém režimu přímo u dat 1D dílce pro beton.

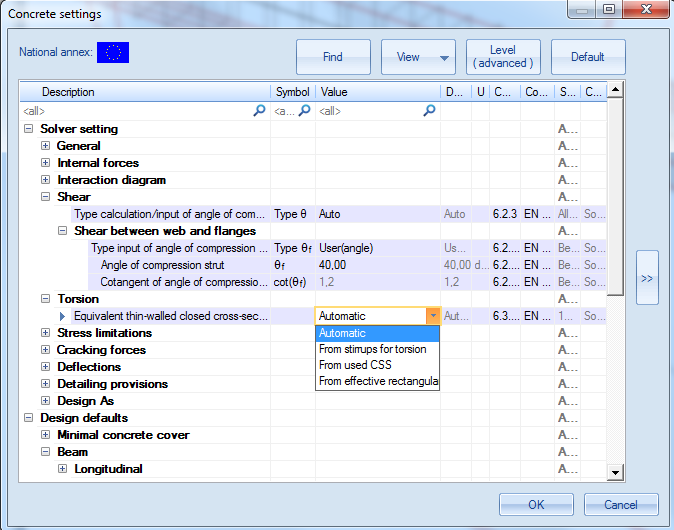

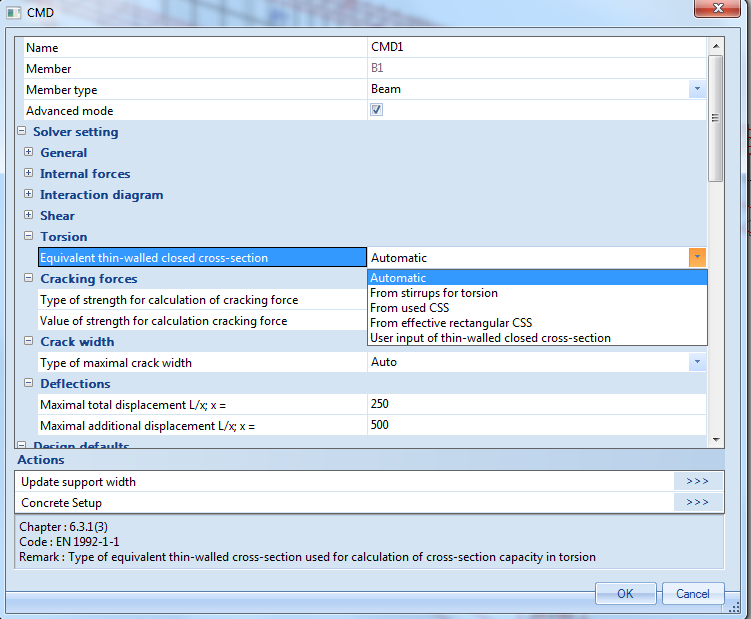

Nastavení pro betonové konstrukce	Data betonového 1D dílce

K dispozici jsou tyto volby:

• Automaticky - program spočte ekvivalentní tenkostěnný průřez jednou z níže uvedených metod. Program nejprve zkusí vytvořit ekvivalentní tenkostěnný průřez ze třmínků na kroucení a pokud tento pokus selže, program použije metodu odvozenou z tvaru průřezu. Tato volba je zvolena ve výchozím nastavení.

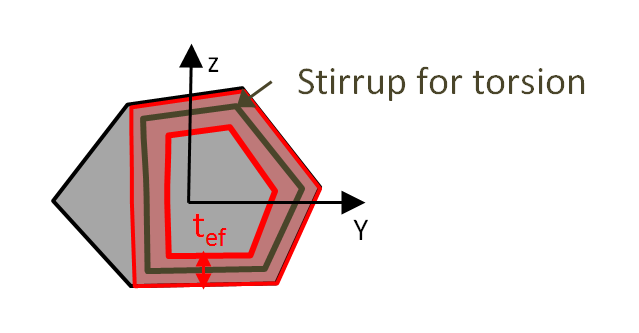

• Ze třmínků na kroucení - program se snaží vytvořit ekvivalentní tenkostěnný průřez kolem třmínků, u nichž je zaškrtnuta volba Kroucení, viz "Třmínky na kroucení". Pokud se nepodaří ekvivalentní tenkostěnný průřez vytvořit nebo pokud nejsou zadány třmínky na kroucení, program končí s varováním / chybou. Tato metoda není podporována pro návrh smykové výztuže, protože uživatelská výztuž se neuvažuje a tak, je-li tato metoda vybrána, použije se pro návrh metoda „Z použitého průřezu“.

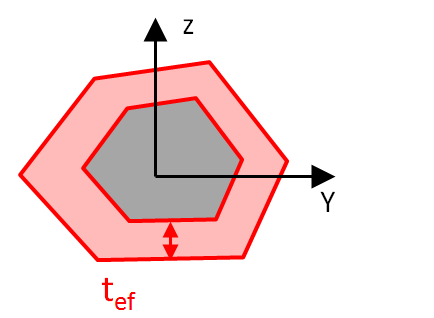

• Z použitého průřezu - program se pokouší vytvořit ekvivalentní tenkostěnný průřez z aktuálního průřezu odsazením o hodnotu t_ef. Pokud se nepodaří ekvivalentní tenkostěnný průřez vytvořit, program končí s varováním / chybou.

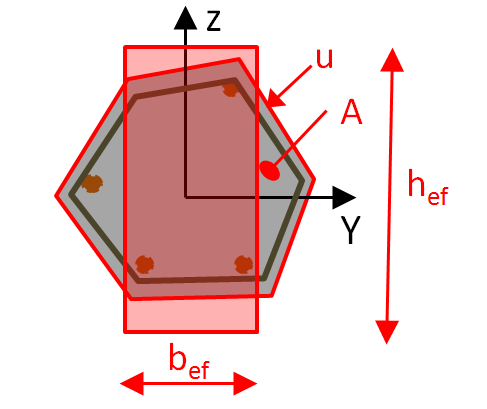

• Z efektivního obdélníkového průřezu - program zkouší vytvořit ekvivalentní tenkostěnný průřez jako obdélníkový průřez, jehož obvod a plocha jsou stejné jako u původního průřezu. Bude tedy vytvořen ekvivalentní tenkostěnný průřez s následujícími rozměry:

kde

Pokud se nepodaří ekvivalentní tenkostěnný průřez vytvořit, program končí s varováním / chybou.

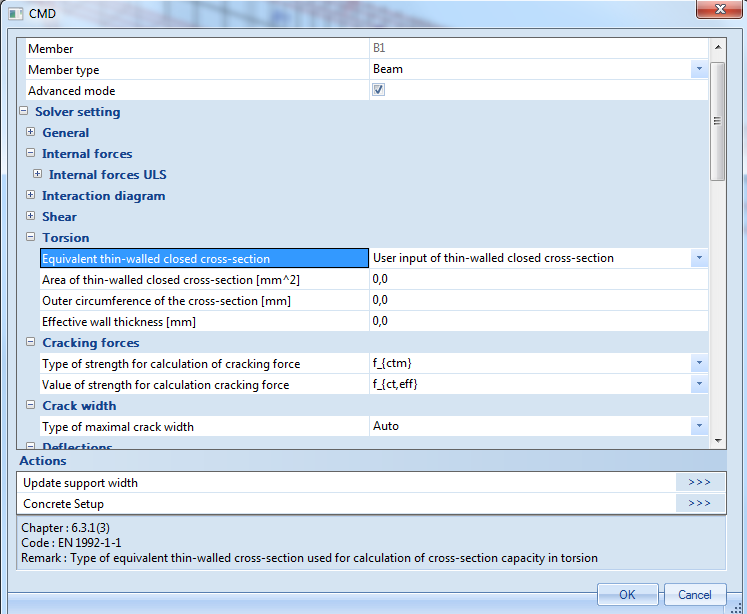

• Uživatelské zadání - ekvivalentní tenkostěnný průřez lze zadat přímo. V tom případě uživatel zadává následující parametry:
  • plocha tenkostěnného uzavřeného průřezu (A_k,user)
  • vnější obvod uzavřeného průřezu (u_k,user)
  • efektivní tloušťka stojiny (t_ef,user)

  Tato metoda je k dispozici pouze v datech 1D betonového dílce. Pokud není dílec prizmatický (má proměnný průřez nebo náběh), přepočítá se ekvivalentní tenkostěnný průřez pro každý řez dílce podle následujících vzorců:







  kde

  Ai	průřezová plocha betonového průřezu v i-tém řezu
  Am	průřezová plocha betonového průřezu uprostřed dílce
  Ak,user	uživatelem zadaná plocha tenkostěnného průřezu
  ui	vnější obvod betonu v i-tém řezu
  um	vnější obvod betonového průřezu uprostřed dílce
  uk,user	uživatelem zadaný vnější obvod tenkostěnného průřezu
  tef,user	uživatelem zadaná efektivní tloušťka stojiny

Uživatelská výztuž není pro návrh smykové výztuže zohledněna. Proto, pokud je zvolena metoda Ze třmínků na kroucení, je tenkostěnný průřez vytvořen z aktuálního průřezu.
