Šířka průřezu pro posudek smyku

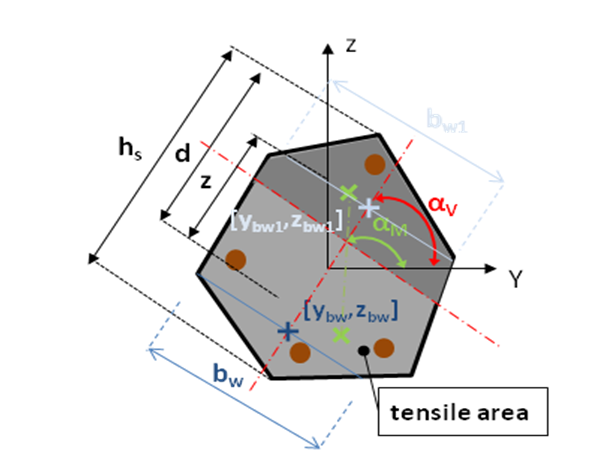

Pro posouzení smyku se počítají dvě šířky.

• hodnota b_w - tato hodnota se spočte jako nejmenší šířka průřezu v tažené oblasti kolmá na směr výslednice smykových sil. Tato hodnota se použije pro výpočet smykové únosnosti (V_Rdc) podle čl. 6.2.2(1)
• hodnota b_w1 - tato hodnota se spočte jako nejmenší šířka průřezu mezi taženým a tlačeným pásem kolmá na směr smykové síly. Tato hodnota se použije pro výpočet
  • návrhové hodnoty maximální smykové síly VEd,max (výpočet bez redukce b), článek 6.2.2(6)
  • návrhové hodnoty maximální smykové síly omezené drcením betonu v náhradní diagonále (V_Rd,max), článek 6.2.3(3,4)
  • návrhové hodnoty smykové síly přenášené smykovou výztuží (V_Rds), čl. 6.23(3,4)
