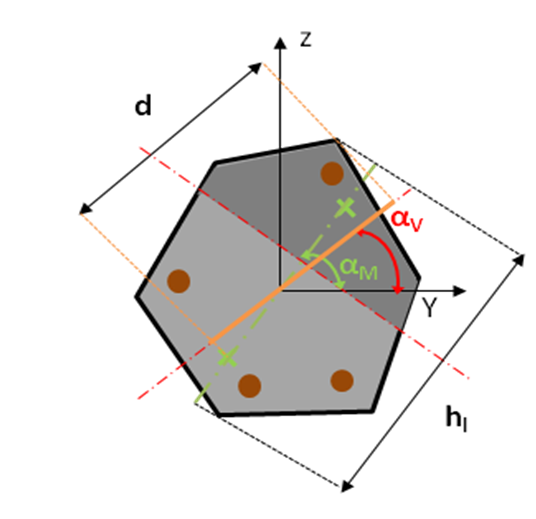

Účinná výška průřezu se obvykle definuje jako vzdálenost nejvíce tlačeného vlákna betonu od těžiště tažené výztuže. Ve SCIA Engineeru se účinná výška průřezu definuje jako vzdálenost nejvíce tlačeného vlákna betonu od polohy výslednice sil v tažené výztuži. Ve SCIA Engineeru se počítá kolmý průmět této vzdálenosti do přímky kolmé k neutrální ose (skloněná přímka rovnovážné roviny) označovaný jako drec. Problémem je, jak spočítat tuto vzdálenost, pokud je rozdíl mezi směrem výslednice ohybového momentu a výslednicí smykové síly výrazný. V takovém případě se spočte efektivní výška pro smyk a pak se určí kolmý průmět této vzdálenosti z ohybového zatížení do směru výslednice smykové síly. Existují výjimkové případy, kdy se efektivní výška z rovnovážné roviny nespočte:
V takovém případě se efektivní výška spočte podle rovnice
kde
| hl |
je výška průřezu kolmá k neutrální ose |
| Součd | součinitel pro výpočet efektivní výšky průřezu, viz kapitola "Součinitel pro výpočet efektivní výšky průřezu". |
| aV | je úhel mezi směrem smykové výslednice a osou y průřezu |
| aM | úhel spádnice rovnovážné roviny |
