Úhel mezi náhradní diagonálou a osou nosníku kolmou ke smykové síle se buď spočte automaticky nebo je zadán ručně uživatelem, a to v závislosti na parametru Typ výpočtu / zadání úhlu náhradní diagonály. Tento parametr se nastavuje v dialogu Nastavení betonu (pokud nejsou definována data 1D dílce pro beton) nebo u dat 1D dílce pro beton. K dispozici jsou tyto volby:
kde
| TEd | návrhový krouticí moment |
| TRd,max | návrhová momentová únosnost v kroucení |
| VEd | návrhová výslednice smykové síly |
| VRd,max | návrhová hodnota maximální smykové síly, kterou přenese dílec bez drcení náhradní diagonály |

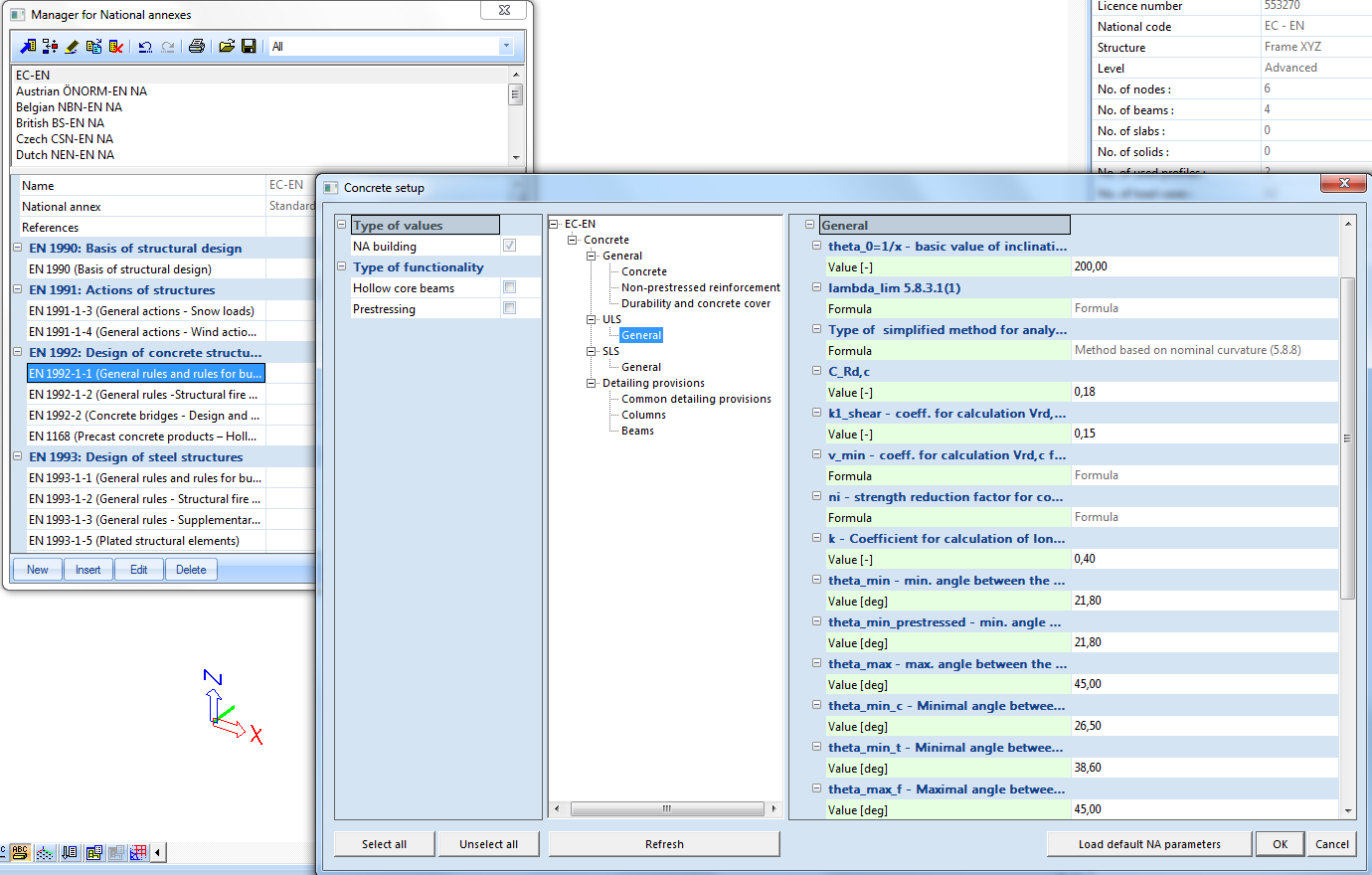

Minimální a maximální úhel náhradní diagonály je parametr národní přílohy a lze jej ve správci národních příloh upravovat.
