Výchozí nastavení návrhu
Výchozí hodnoty návrhu jsou speciální skupinou vlastností, kde uživatel definuje základní parametry (průměr podélné a smykové výztuže, typ krytí apod.) pro návrh podélné a smykové výztuže.Toto nastavení se provede v dialogu Nastavení betonu (pokud nejsou definována data 1D dílce pro beton) nebo přímo u dat 1D dílce pro beton. Th
V programu jsou podporovány tři typy 1D dílců s různými výchozími parametry pro návrh:
- nosník - dílec zatížený převážně ohybovými momenty, pro nějž se navrhuje podélná a smyková výztuž. Jsou zde následující parametry:
- Podélná výztuž
- průměr horní / spodní výztuže
- typ krytí horní a spodní výztuže (automaticky nebo zadáno uživatelem)
- typ krytí postranní výztuže (horní, spodní nebo zadáno uživatelem)
- materiál podélné výztuže (pouze v datech 1D dílce pro beton)
Třmínky
- průměr třmínků
- počet střihů
- úhel smykové výztuže
- materiál smykové výztuže (pouze v datech 1D dílce pro beton)
- základní (uživatelsky zadaný třmínek) - kde uživatel definuje své hodnoty plochy smykové výztuže na metr spolu s úhlem a materiálem pro tuto výztuž.
- Nosník jako deska - dílec převážně namáhaný ohybovými momenty, pro nějž se smyková výztuž nenavrhuje (např. řez 2D dílce).Jsou zde následující parametry:
- Podélná výztuž
- průměr horní / spodní výztuže
- typ krytí horní a spodní výztuže (automaticky nebo zadáno uživatelem)
- typ krytí postranní výztuže (horní, spodní nebo zadáno uživatelem)
- materiál podélné výztuže (pouze v datech 1D dílce pro beton)
- Sloup - dílec zatížený převážně tlakem, na nějž se navrhuje podélná a smyková výztuž. Jsou zde následující parametry:
- Podélná výztuž
- průměr horní / spodní výztuže
- typ krytí horní a spodní výztuže (automaticky nebo zadáno uživatelem)
- typ krytí postranní výztuže (horní, spodní nebo zadáno uživatelem)
- materiál podélné výztuže (pouze v datech 1D dílce pro beton)
Třmínky
- průměr třmínků
- počet střihů
- materiál smykové výztuže (pouze v datech 1D dílce pro beton)

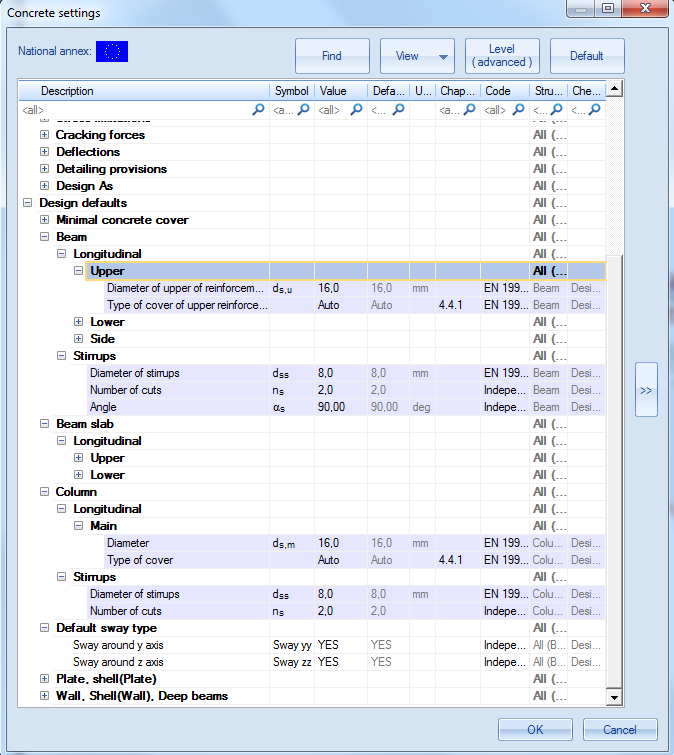

Výchozí hodnoty návrhu v nastavení betonu:
- Výchozí hodnoty návrhu lze definovat pro všechny typy 1D dílce (nosník, sloup, nosníková deska).
- V tomto nastavení nelze zadat materiál podélné a příčné výztuže. Ten se načítá z dat o projektu a je stejný pro všechny dílce.

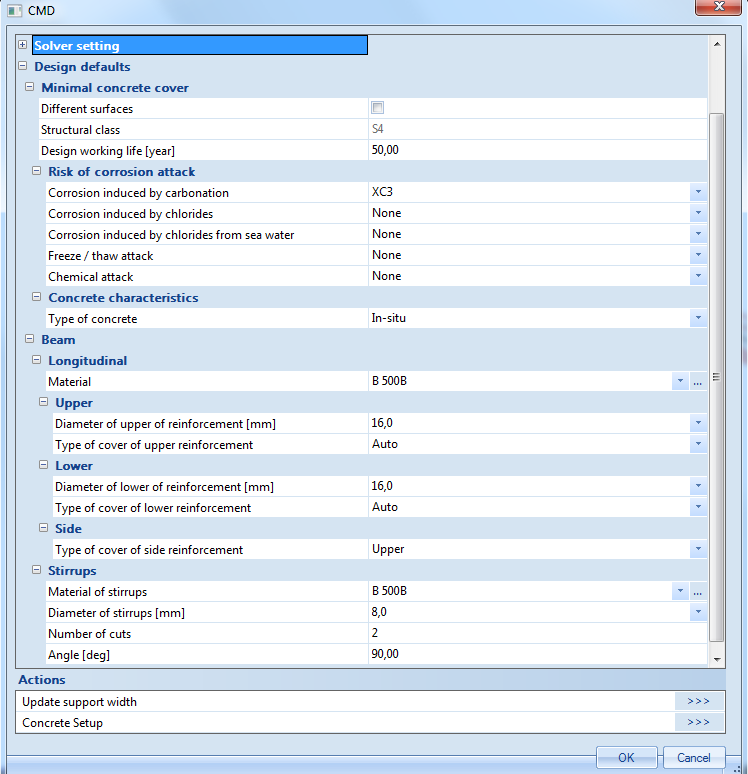

Výchozí hodnoty návrhu v datech 1D betonového dílce
- V tomto nastavení lze upravovat pouze výchozí hodnoty některých typů dílců.
- materiál smykové a podélné výztuže se upravuje přímo v datech dílce pro beton.
