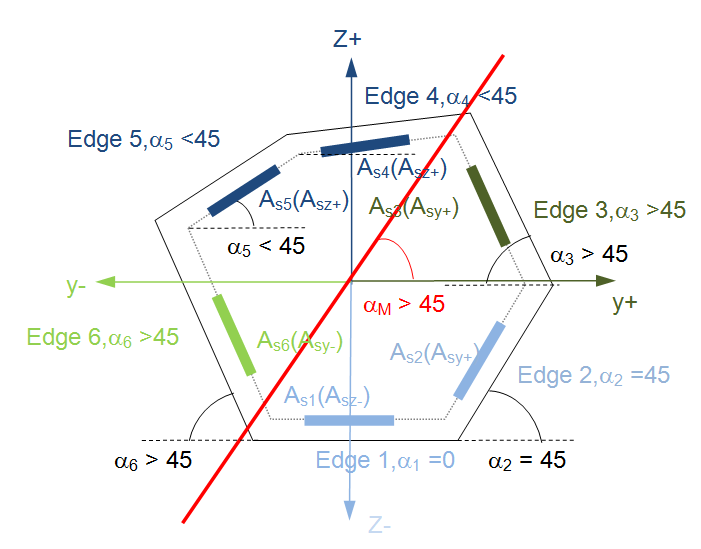

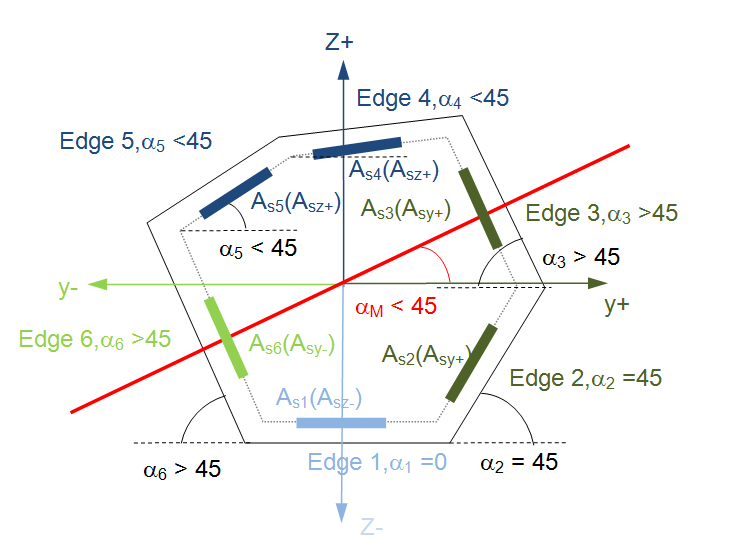

Podélnou výztuž lze navrhovat k více okrajům průřezu a také do obecného průřezu. Spočtená nutná plocha je pro lepší představivost a grafické znázornění přepočtena do směrů os LSS průřezu (dílce). Přepočtená plocha výztuže závisí na úhlu od osy y a na úhlu výslednice ohybových momentů od osy y, viz obrázek níže. Z toho plyne, že v grafickém a numerickém výstupu lze prezentovat 4 plochy výztuže.
| Asz.req+ | nutná plocha výztuže (převážně navržená pro ohybový moment My) umístěná u okrajů nad osou y s úhlem okrajů menším než 45 °od osy y. Okraje s úhlem 45°a nad osou y jsou přiřazeny do tohoto směru, pokud je úhel výslednice ohybových momentů (aM) menší nebo roven 45°. |
|---|---|
| Asz.req- | nutná plocha výztuže (převážně navržená pro ohybový moment My) umístěná u okrajů pod osou y s úhlem okrajů menším než 45 °od osy y.Okraje s úhlem 45°a pod osou y jsou přiřazeny do tohoto směru, pokud je úhel výslednice ohybových momentů (aM) menší nebo roven 45°. |
| Asy.req+ | nutná plocha výztuže (převážně navržená pro ohybový moment Mz) umístěná u okrajů nad osou z s úhlem okrajů větším než 45 °od osy y.Okraje s úhlem 45°a nad osou z jsou přiřazeny do tohoto směru, pokud je úhel výslednice ohybových momentů (aM) větší než 45°. |
| Asy.req- | nutná plocha výztuže (převážně navržená pro ohybový moment Mz) umístěná u okrajů pod osou z s úhlem okrajů větším než 45 °od osy y. Okraje s úhlem 45°a pod osou z jsou přiřazeny do tohoto směru, pokud je úhel výslednice ohybových momentů (aM) větší než 45°. |
