Tekla Structures - SCIA Engineer link

Opmerking: alleen Tekla Structures 2017 wordt in de eerste uitgave van de plug-in ondersteund (uitgegeven met SCIA Engineer 2018).

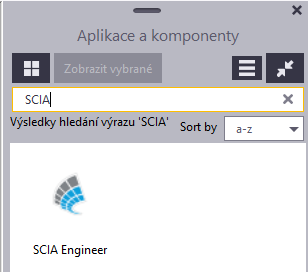

Tekla Structures - SCIA Engineer-plug-in is een toepassing waarmee u structurele modelgegevens kunt importeren, exporteren en converteren tussen Tekla Structures en SCIA Engineer. Het helpbestand met een gedetailleerde beschrijving vindt u bij de plug-in. De plug-in is onderdeel van Tekla Structures en kan worden gestart vanuit het dialoogvenster Applications & Components.

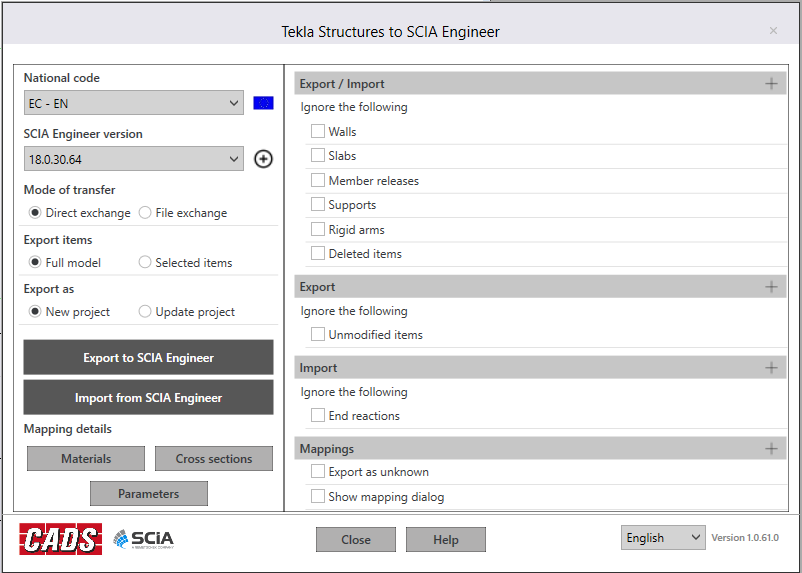

Plug-in-opties

Nationale norm

Als naar een nieuw project wordt geëxporteerd, definieert dit de nationale norm die voor het project moet worden ingesteld. Momenteel worden alleen EC en BS ondersteund.

SCIA Engineer-versie

Hier kunt u selecteren welke versie van SCIA Engineer wordt gebruikt voor het importeren en exporteren. Zodra een versie is gedefinieerd, wordt dit onthouden in het combovak zodat u snel tussen versies kunt schakelen. U kunt hier ook versies verwijderen.

Gegevens uitwisselen

Direct uitwisselen - als dit is geselecteerd, moeten beide applicaties op dezelfde computer staan. Bij exporteren wordt SCIA Engineer waarvan de versie in bovenstaand item is gedefinieerd, automatisch geopend en wordt het model geïmporteerd.

Bestand uitwisselen - als dit is geselecteerd, wordt het dialoogvenster Openen of Opslaan als weergegeven. U moet een bestandsnaam opgeven. Voor het exporteren naar SCIA Engineer wordt de bestandsuitbreiding t2s gebruikt en voor importeren naar Tekla Structures wordt s2t gebruikt. In dit geval opent u het SCIA Engineer menu Bestand - Importeren - Tekla-bestand, Bestand - Exporteren - Tekla-bestand of Bestand - Bijwerken - Tekla-bestand.

Items exporteren

Volledig model - het volledige model wordt geëxporteerd naar SCIA Engineer. Het maakt niet uit of voor het exporteren iets is geselecteerd of niet.

Geselecteerde items - alleen geselecteerde items worden naar SCIA Engineer geëxporteerd. Er moet een selectie zijn gemaakt.

Exporteren als

Nieuw project - als dit is geselecteerd, wordt een nieuw SCIA Engineer-project geopend.

Project updaten - als dit is geselecteerd, wordt het in SCIA Engineer geopende project bijgewerkt.

Toewijzingsdetails

Dit onderdeel bevat toewijzingstabellen voor materialen, doorsneden en parametrische doorsneden. Als een materiaal of doorsnede niet is toegewezen, verschijnt tijdens het exporteren en importeren altijd een toewijzingsdialoogvenster. De vooraf gedefinieerde toewijzingstabellen en toewijzingstabellen van de gebruiker kunnen met deze knoppen worden weergegeven. Als tijdens het exporteren of importeren een item in de toewijzingstabel van de gebruiker is verouderd, dan kan het worden verwijderd en kan het profiel opnieuw worden toegewezen.

Materialen

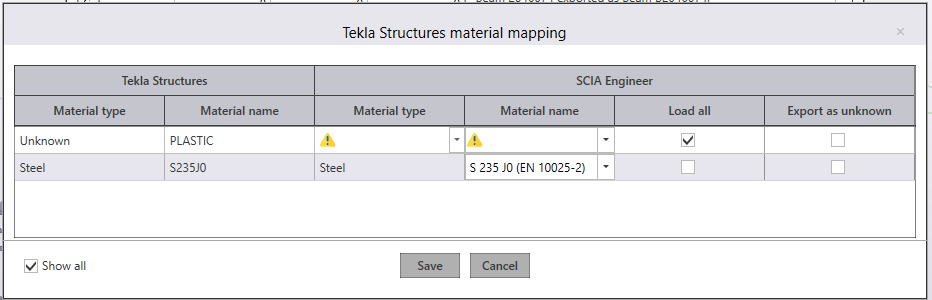

Als er niet al passend materiaal aanwezig is in een vooraf gedefinieerde toewijzingstabel of toewijzingstabel van de gebruiker, verschijnt het volgende dialoogvenster tijdens het importeren/exporteren.

Het is mogelijk om materiaal van staal of beton te selecteren, of tik op de optie Exporteren als onbekend. De optie Exporteren als onbekend maakt een dummymateriaal in SCIA Engineer. Deze optie functioneert alleen bij Direct uitwisselen.

De optie Alles weergeven bepaalt of alle of alleen niet-toegewezen materialen in de tabel worden weergegeven.

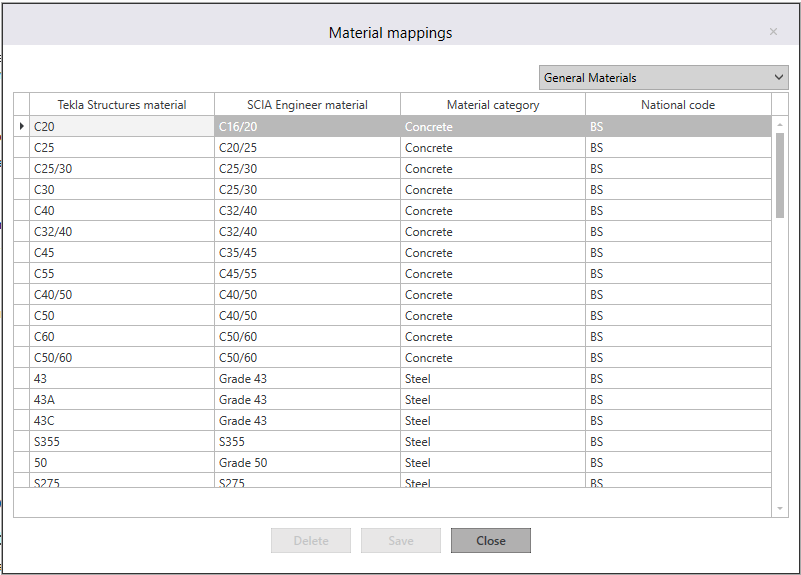

Alle toegewezen materialen worden weergegeven in een dialoogvenster dat kan worden geopend met de knop Materialen in de plug-in.

Doorsneden

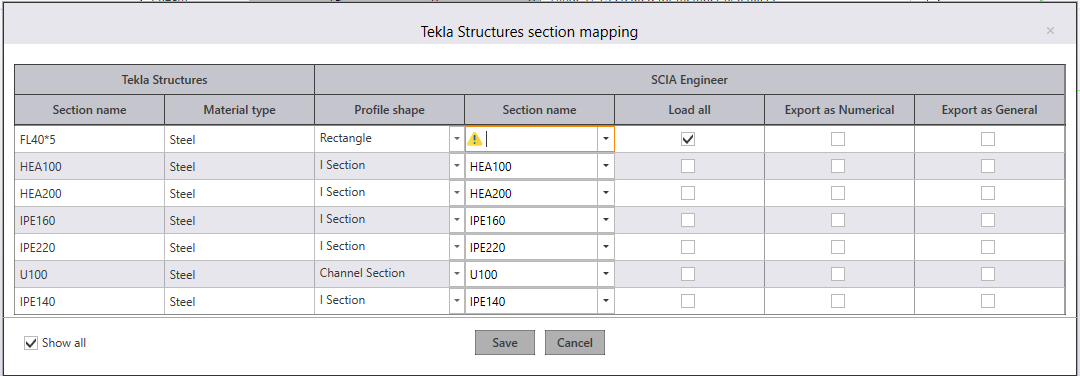

Als geen passend profiel al aanwezig is in een vooraf gedefinieerde toewijzingstabel of toewijzingstabel van de gebruiker, verschijnt het volgende dialoogvenster tijdens het importeren/exporteren.

Het is mogelijk om een willekeurig profiel te selecteren, of tik op de optie Exporteren als numeriek of Exporteren als algemeen.

De optie Alles weergeven bepaalt of alle of alleen niet-toegewezen doorsneden in de tabel worden weergegeven.

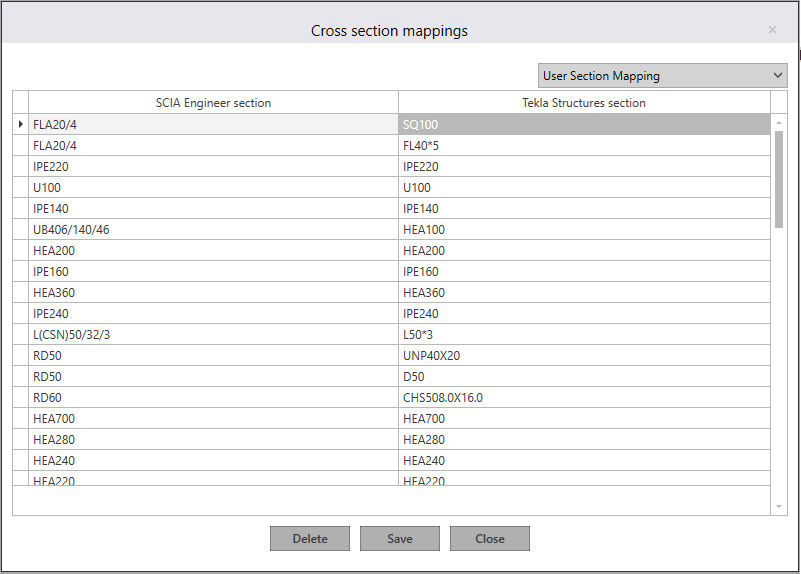

Alle toegewezen doorsneden worden weergegeven in een dialoogvenster dat kan worden geopend met de knop Doorsneden in de plug-in.

Parameters

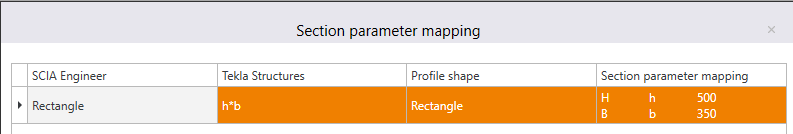

Parametrische doorsneden worden tijdens het importeren/exporteren in hetzelfde dialoogvenster gedefinieerd als andere doorsneden. De lijst met toegewezen parametrische profielen staat in een apart dialoogvenster. Dit opent u met de knop Parameters in de plug-in.

Exporteren/importeren en toewijzingen

In het rechterdeel van het dialoogvenster vindt u opties voor objecttypes die tijdens het importeren/exporteren/bijwerken worden genegeerd en voor toewijzingen. De uitleg van elk item vindt u in een tooltip.

Rapport over importeren/exporteren/bijwerken

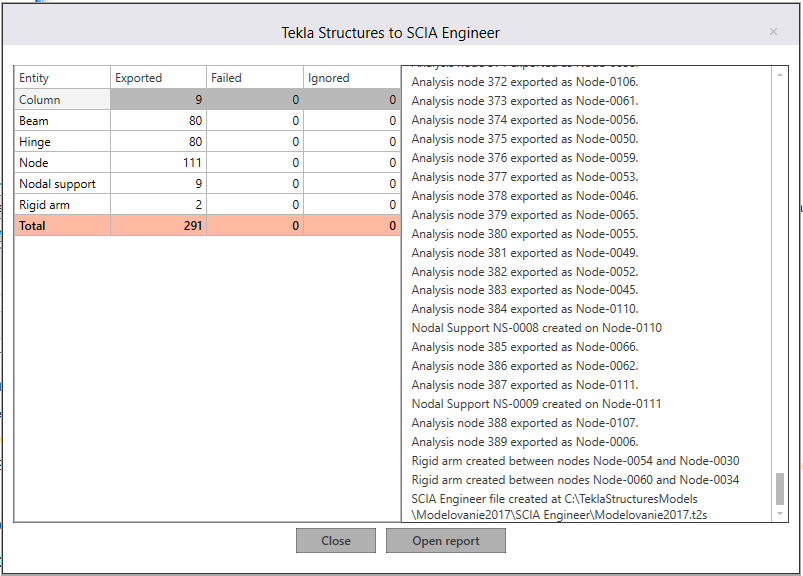

Als u op de knop Exporteren naar SCIA Engineer of Importeren uit SCIA Engineer drukt, verschijnt een dialoogvenster met een samenvatting van de geïmporteerde/geëxporteerde items. U kunt het uiteindelijke rapport in een html-browser openen of opslaan.

Ondersteunde entiteiten voor gegevensuitwisseling

1D-elementen

Rechte stalen en betonnen liggers en kolommen kunnen worden geïmporteerd en geëxporteerd. Bij het converteren wordt rekening gehouden met toegevoegde en verwijderde elementen.

Eigenschap	Importeren	Exporteren	Converteren
Type/klasse	x	x	x
LCS-rotatie	x	x	x
Uitlijning	x	x	x
Excentriciteit	x	x	x
Doorsnede	x	x	x
Materiaal	x	x	x
Vorm - recht, polylijn	x	x



Opmerking: er kan uitsluitend elementmodificatie worden uitgevoerd die wordt ondersteund in SCIA Engineer XML-update.

2D-elementen

Platte stalen en betonnen wanden en platen kunnen worden geïmporteerd en geëxporteerd. Bij het converteren wordt rekening gehouden met toegevoegde en verwijderde elementen.

Eigenschap	Importeren	Exporteren	Converteren
Uitlijning	x	x	x
Excentriciteit	x	x	x
Dikte	x	x	x
Materiaal	x	x	x



Opmerking: er wordt geen volledige ondersteuning geboden voor het valideren van 2D-elementen. Als niet-vlakke platen uit Tekla Structures worden geëxporteerd, kan tijdens het importeren in SCIA Engineer een probleem optreden.

Modelgegevens

Knoopondersteuning, scharnieren op liggers en starre bindingen kunnen worden geïmporteerd, geëxporteerd en bijgewerkt.

Modelgegevens	Importeren	Exporteren	Converteren
Knoopondersteuning
Vaste/vrije restrictie	x	x	x
Verend + stijfheid	x	x	x
Toegevoegd			x
Verwijderd			x
Scharnieren/ontgrendelingen
Vaste/vrije restrictie	x	x	x
Verend + stijfheid	x	x	x
Toegevoegd			x
Verwijderd			x
Starre binding/koppelingen
gefixeerd/met scharnier	x	x	x
Toegevoegd			x
Verwijderd			x



Opmerking: SCIA Engineer ondersteunt uitsluitend starre bindingen met volledig starre of scharnierende uiteinden. Als in Tekla Structures andere restricties aanwezig zijn, worden deze altijd in SCIA Engineer geïmporteerd met een scharnierend uiteinde.



Eindreacties

Als een model wordt geïmporteerd vanuit SCIA Engineer naar Tekla Structures, kunnen interne eindkrachten op liggers naar Tekla Structures worden geïmporteerd.

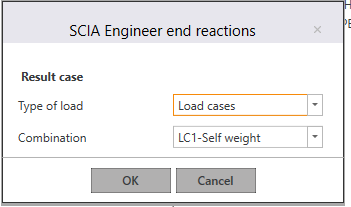

Tijdens het importeren naar Tekla Structures moet het belastingsgeval, de combinatie of de resultaatklasse waar de eindreacties worden gelezen, worden geselecteerd.

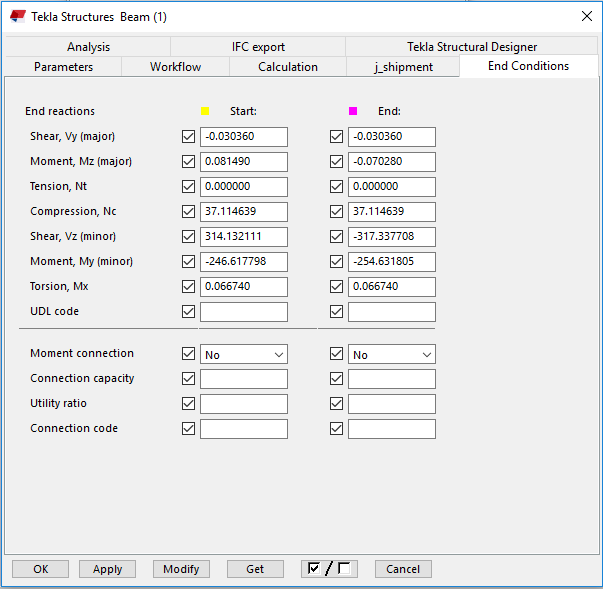

Vervolgens worden de interne krachten op de einddoorsneden van liggers als eindreacties geïmporteerd in de eigenschappen van de eindvoorwaarden van een ligger in Tekla Structures.

Opmerking: als geen resultaten aanwezig zijn in het SCIA Engineer-model, moet de optie Eindreacties negeren worden ingeschakeld.
