Extensie van de IFC-bestandsindeling
IFC (Industry Foundation Classes) is een universele open tekstbestandsindeling die zeer belangrijk is in BIM (Building Information Modelling), zowel voor leveranciers als voor hun klanten. Met deze indeling kunnen gegevens snel worden uitgewisseld tussen verschillende toepassingen, zodat ingenieurs hieraan minder tijd hoeven te besteden. SCIA Engineer ondersteunt de huidige versie IFC2x3 TC1 (modelweergavedefinitie: Coordination View 2.0.) en IFC4. De verschillende ondersteunde entiteiten in IFC2x3 worden in de volgende tekst beschreven.
IFCzip-bestandsindeling
SCIA Engineer ondersteunt zowel normale IFC als IFCzip voor exporteren en importeren. De IFCzip-bestandsindeling is een ingepakte vorm van normale IFC-bestanden. Het in- en uitpakken tijdens het exporteren en importeren wordt automatisch uitgevoerd door SCIA Engineer. Tijdens het importeren wordt automatisch herkend of het een normaal of een ingepakt IFC-bestand is. Dezelfde functie wordt dus gebruikt voor het importeren van normale IFC-bestanden en IFCzip-bestanden
Importeren

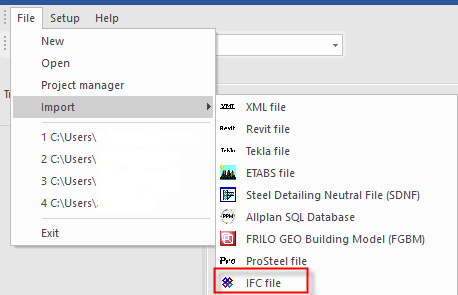

Ga naar Bestand > Importeren > IFC-bestand.

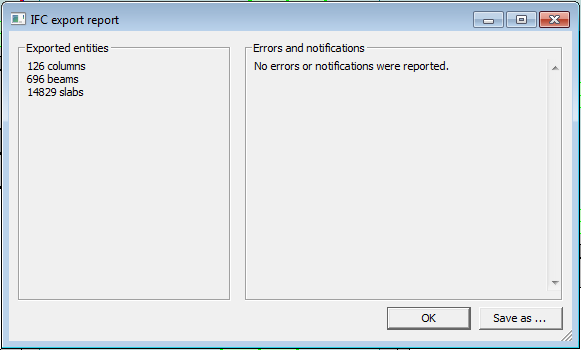

Exporteren

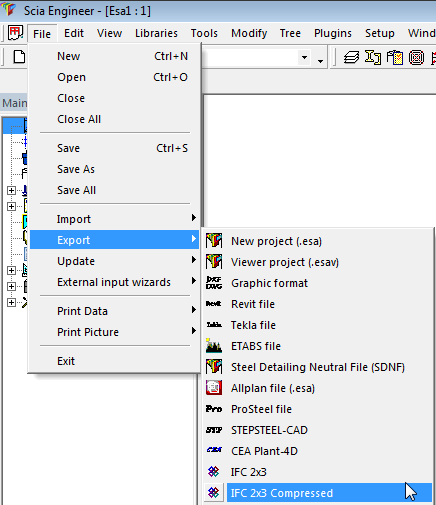

Ga naar Bestand > Exporteren > IFC 2x3 gecomprimeerd.
Vormweergaven
Elk element dat grafisch wordt weergegeven, heeft minimaal één vormweergave. In SCIA Engineer wordt bij het importeren alleen rekening gehouden met de eerste vormweergave. Hierna ziet u de ondersteunde hoofdvormweergave van het vaste model:
Vouwlichaam
een gebied waarin het 3D-effect langs een kromme loopt.
Brep
een vaste vorm die uit vlakken bestaat.
CSG
een resultaat van een Booleaanse bewerking tussen vaste modellen.

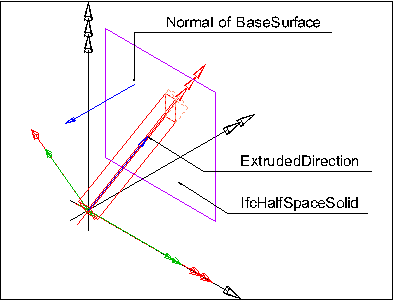

Clipping
een verschil tussen vaste vormen met gebogen lijnen.
AdvancedSweptSolid
een profiel dat langs een kromme loopt.

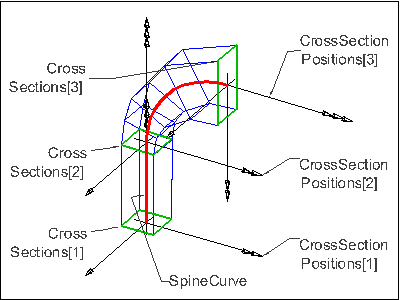

SectionedSpine
een vaste vorm die is gemaakt via interpolatie tussen twee gedefinieerde profielen.
MappedRepresentation
hiermee worden toegewezen items, een kopie van dezelfde elementen, gedefinieerd.
Ondersteunde elementen
Verdiepingen
De huidige versie van SCIA Engineer biedt volledige ondersteuning voor het exporteren en importeren van verdiepingen. Als er verdiepingen zijn gedefinieerd in een project, worden alle elementen toegewezen aan de verdieping waarin deze zich bevinden. Als een element is toegewezen aan meerdere verdiepingen, wordt dit alleen naar de eerste verdieping geëxporteerd. Als een element niet aan een verdieping is toegewezen, wordt dit toegewezen aan het gebouw zelf. Als er geen verdiepingen zijn in het project, worden er geen verdiepingen geëxporteerd naar het IFC-bestand en worden alle elementen toegewezen aan het gebouw.
Tijdens het importeren naar SCIA Engineer worden specifieke verdiepingen gegenereerd via de elevaties die zijn gedefinieerd in het IFC-bestand. Als er geen elevatie is gedefinieerd, worden er verdiepingen gegenereerd via de plaatsing die is gedefinieerd in het IFC-bestand. Als verdiepingen een combinatie zijn van gedefinieerde en niet-gedefinieerde elevaties, kan dit tot onverwachte resultaten leiden.
Lijnraster
Alleen ronde en rechthoekige 2D-lijnrasters en rechthoekige 3D-lijnrasters wordt geëxporteerd. Het rechthoekige 3D-lijnraster wordt geëxporteerd als een set 2D-lijnrasters, omdat de IFC-bestandsindeling geen 3D-rasters ondersteunt. Het importeren van lijnrasters wordt niet ondersteund.
CAD-laag
SCIA Engineer ondersteunt het exporteren en importeren van CAD-lagen voor een groot aantal elementen. De volgende tabel bevat de regels:
| SCIA Engineer-element | CAD-lagen |
|---|---|
| 1D-elementen (balken, kolommen) | via definitie in het project |
| 2D-element (muren, platen) | via definitie in het project |
| 1D-wapening | via de laag van het 1D-element |
| 2D-wapening | via de laag van het 2D-element |
| vrije staven | via definitie in het project |
| spanelementen | via definitie in het project |
| steunen | de eerste die is gedefinieerd in Laagbeheer |
| platen | via de laag van het 1D-element |
| mechanische sluitingen | via de laag van het 1D-element |
Alle elementen in de bovenstaande tabel worden geëxporteerd met een gekleurde, geometrische presentatie. De kleur wordt per laag gedefinieerd.
Materiaal
Als de materiaalnamen in een IFC-bestand niet overeenkomen met de codenamen, moet er een materiaalconversietabel worden gedefinieerd in het dialoogvenster Importeren. Er is een knop beschikbaar waarmee u een bestand met de gedefinieerde materiaaltabel de eerste keer kunt openen [Bestand kiezen…]. Voor de volgende wijzigingen kunt u de knop [Bewerken] gebruiken. Het bestand heeft de extensie *.con en is een tekstbestand zonder opmaak, bijvoorbeeld:
[materialen]
;
Beton1=C12/15
Beton2=C25/30
De eerste naam is de naam van het materiaal in het IFC-bestand en de tweede naam is de codenaam van het materiaal dat wordt gebruikt in SCIA Engineer. U moet alle tekens nauwkeurig overnemen.
1D-elementen

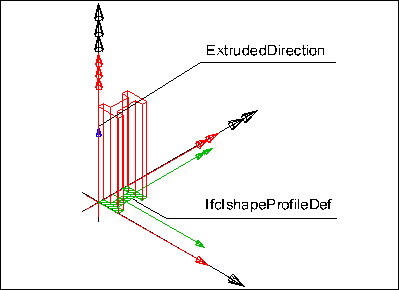

Voor het exporteren van balken en kolommen ondersteunt SCIA Engineer de weergaven SweptSolid, Clipping, SectionedSpine en Brep. Voor het importeren worden de weergaven SweptSolid, Clipping, Brep en CSG ondersteund. In de volgende tabel ziet u aan de linkerkant een lijst met geometrische vormen van 1D-elementen in SCIA Engineer en aan de rechterkant een lijst met ondersteunde weergaven voor de desbetreffende geometrische vorm.
| Geometrische vorm van 1D-element | Ondersteunde weergaven voor exporteren |
|---|---|
| rechte prismatische balk | SweptSolid of Brep |
| rechte prismatische balk met gedefinieerde structurele vorm | Clipping of Brep |
| balk met voute en willekeurige balk | Brep of SectionedSpine |
| gebogen balk | alleen Brep |
Als voor een balk een afschuining Ry of Rz is gedefinieerd in het constructiemodel, wordt de balk geëxporteerd met de weergave Clipping.
Hierna volgen de standaardregels voor het importeren van entiteiten met andere weergaven:
| Ondersteunde weergave voor importeren | Element in SCIA Engineer |
|---|---|
| Vouwlichaam | specifiek element dat kan worden gewijzigd |
| Clipping | specifiek element met gedefinieerd, algemeen, structureel model |
| Brep | algemene volumes |
| CSG | algemene volumes |
In de volgende tabel worden regels gedefinieerd voor het exporteren en importeren van 1D-elementen met verschillende CAD-typen.
| CAD-type in SCIA Engineer | geëxporteerd naar IFC | importeren in SCIA Engineer |
|---|---|---|
| Algemeen | IfcMember, objecttype element | Algemeen |
| ligger | IfcBeam | ligger |
| kolom | IfcColumn | kolom |
| gevelkolom | IfcColumn | kolom |
| secundaire kolom | IfcColumn | kolom |
| dakligger | IfcMember, objecttype dakspar | dakligger |
| gording | IfcMember, objecttype gording | gording |
| horizontaal windverband | IfcMember, objecttype schoor | verticaal windverband |
| verticaal windverband | IfcMember, objecttype schoor | verticaal windverband |
| tussenligger | IfcMember, objecttype element | Algemeen |
| vakwerkligger | IfcMember, objecttype element | Algemeen |
| vakwerkdiagonaal | IfcMember, objecttype element | Algemeen |
| vloerstrook | IfcMember, objecttype element | Algemeen |
| plaatrib | IfcMember, objecttype element | Algemeen |
| Staalbeton liggerrib | IfcMember, objecttype element | Algemeen |
Ondersteunde profielen
SCIA Engineer ondersteunt de volgende IFC-klassen voor de profieldefinitie:

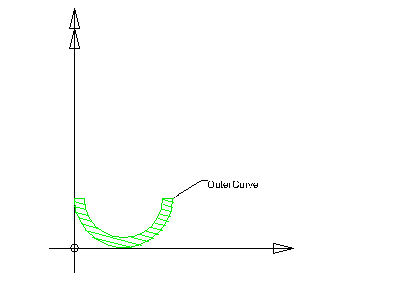

IfcArbitraryClosedProfileDef

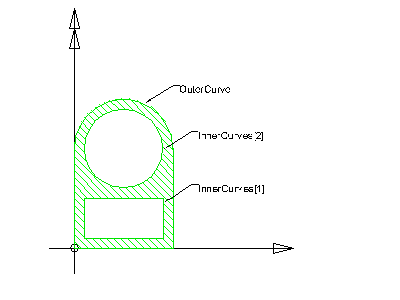

IfcArbitraryClosedProfileDefWithVoids

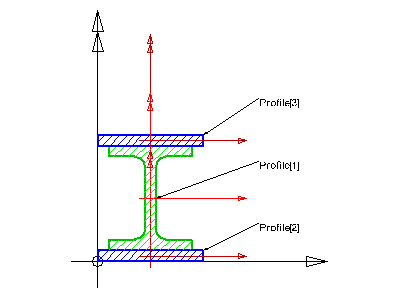

IfcCompositeProfileDef

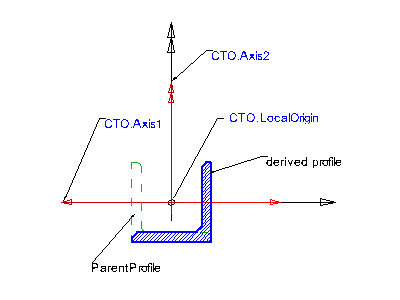

IfcDerivedProfileDef

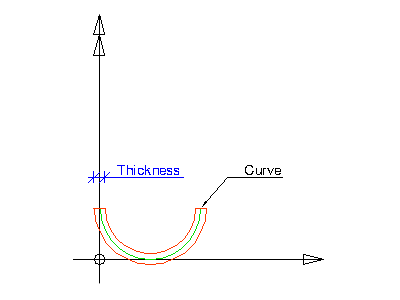

IfcCenterLineProfileDef
Parameterprofielen

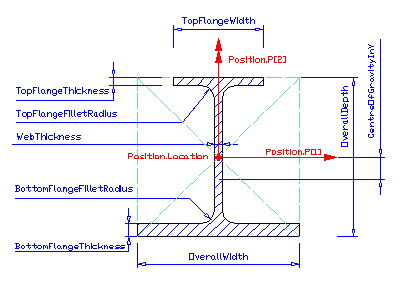

IfcAsymetricIShapeProfileDef

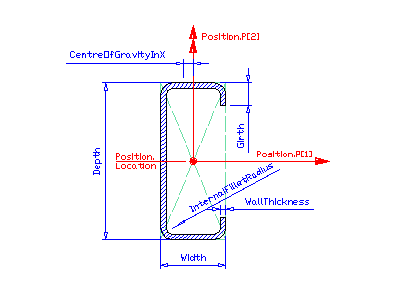

IfcCShapeProfileDef

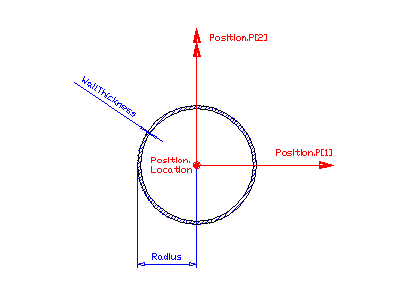

IfcCircleHollowProfileDef

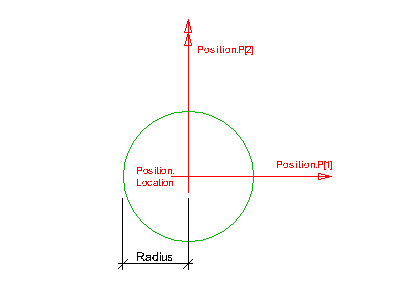

IfcCircleProfileDef

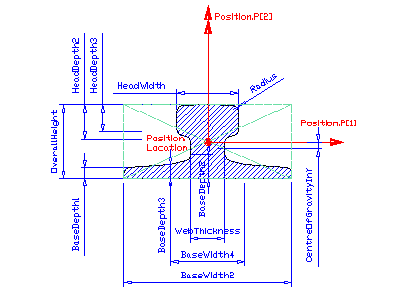

IfcCraneRailAShapeProfileDef

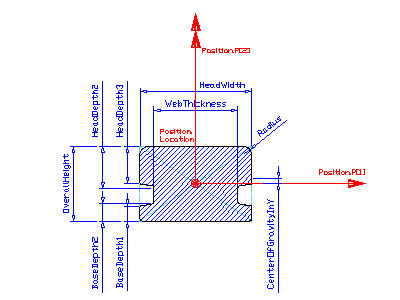

IfcCraneRailFShapeProfileDef

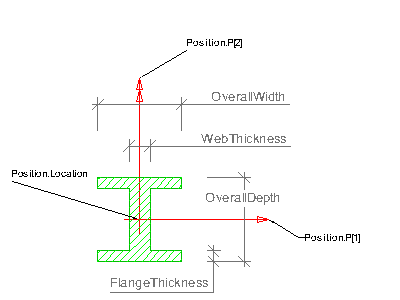

IfcIShapeProfileDef

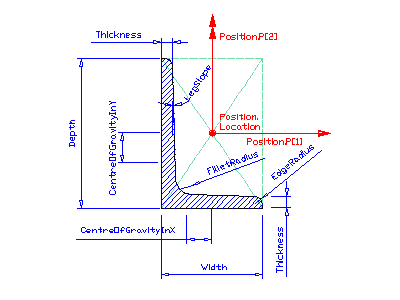

IfcLShapeProfileDef

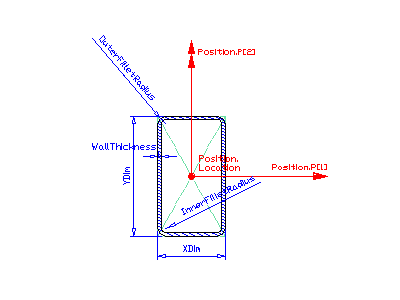

IfcRectangleHollowProfileDef

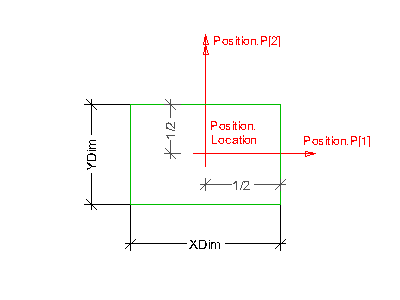

IfcRectangleProfileDef

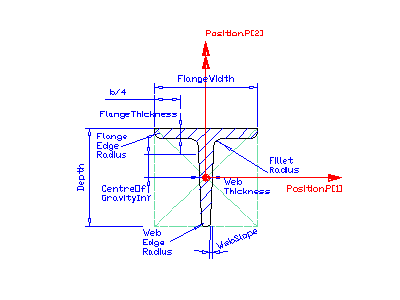

IfcTShapeProfielDef

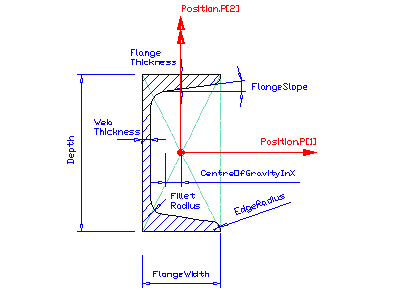

IfcUShapeProfileDef

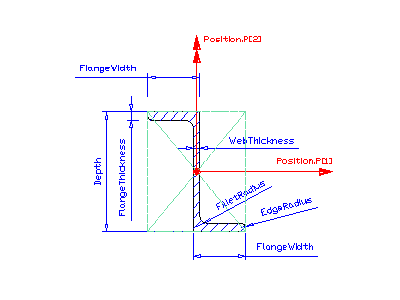

IfcZShapeProfileDef
Profielen exporteren
De volgende tabel bevat een overzicht van de manier waarop profielen in SCIA Engineer worden geëxporteerd.
| Profielbibliotheek | IFC-klasse |
|---|---|
| Profielbibliotheek (I-sectie): H, HD, HE, HEA, HEB, HEC, HEM, HG, HHD, HL, HM, HN, HP, HT, HW, IPE,ITM, M, PEA, RSJ, UB, UBP,UC, UKB, UKBP, UKC, W | IfcIShapeProfileDef |
| Profielbibliotheek (I-sectie): I, INP, IPN, ISHB, ISJB, ISLB, ISMB, ISSC, ISWB, J, S | IfcArbitraryClosedProfileDef |
| Profielbibliotheek (rechthoekige holle sectie): CFRH, F, HSS, J, MSH, QRO, RHS, RHSCF,RRK, RRO, RRW, SHS, SHSCF, VHP | IfcRectangleHollowProfileDef |
| Profielbibliotheek (L-sectie):HFLeq, HFLue, ISEA, ISUA,L, LA, LNPeq, LNPue, LS, RSEA, RSUA,UKA | IfcLShapeProfileDef |
| Profielbibliotheek (ronde holle sectie): CFCHS, CHS, CHSCF, HSS, LCHS, MSRR, PIPE, RO, ROR, Y | IfcCircleHollowProfielDef |
| Profielbibliotheek (kanaalsectie): ISMCP, PFC, U(CH), UAP, UKPFC, UPE | IfcUShapeProfileDef |
| Profielbibliotheek (kanaalsectie): C, CH, ISJC, ISLC, ISMC, MC, RSC, U, UE,UNP, UPN | IfcArbitraryClosedProfileDef |
| Profielbibliotheek (T-sectie): HEAT, HEBT, HEMT IPET, MT, TM, TN, TPS, TW, UBT, UCT, UKT, WT | IfcTShapeProfileDef |
| Profielbibliotheek (T-sectie): ST, T, TB, TPB, TPH, | IfcArbitraryProfileDef |
| Profielbibliotheek (rechthoekige sectie): BRFL, FL, FLA, FLB, KSN, S, VKT, | IfcRectangleProfileDef |
| Profielbibliotheek (ronde sectie): RD, RND | IfcCircleProfileDef |
| Profielbibliotheek (asymmetrische I-sectie): ASB, YPY |
IfcAsymmetricIShapeProfileDef |
| Profielbibliotheek (koudgevormde sectie):CFLeq, CFLue, KL, CFUeq, CFUue, KU, SADEFU, T(SSMA), CFZ, KZ, CFOmega, KH, E, SADEFCP, SADEFZ, Z, A, B, MBA, MBB, S, SADEFS, C(HHM), MBC, SADEFSP, SADEFSE, SADEFSEP, Z(AISI), Z(ICEC), S(FRISO) | IfcArbitraryclosedProfileDef |
| Profielbibliotheek (koudgevormde sectie): C(AISI), C(ICEC), C(MET), CFC, KC, S(SSMA), SADEFC, | IfcCShapeProfile Def |
| Profielbibliotheek (koudgevormde sectie): SADEFIP,SADEFISP | IfcCompositeProfileDef |
| Profielbibliotheek (Z-sectie): Z, ZNP | IfcZShapeProfileDef |
| Profielbibliotheek (railsectie): KSA, SA | IfcCraneRailAShapeProfiledef |
| Profielbibliotheek (railsectie): SF | IfcCraneRailFShapeProfileDef |
| Betonprofielen | |
|---|---|
| rechthoek, Ing, Tg, Lg, ovaal | IfcArbitraryClosedProfileDef |
| cirkel | IfcCircleProfileDef |
| Geometrische vormen | |
|---|---|
| Ing | IfcIShapeProfileDef |
| Igh, ovaal, Lg, X, veelhoek | IfcArbitraryClosedProfileDef |
| rechthoek | IfcRectangleProfileDef |
| cirkel | IfcCircleProfiledef |
| Tg | IfcTShapeProfileDef |
| Ug | IfcUShapeProfileDef |
| Buis | IfcCircleHollowProfileDef |
| Z | IfcZShapeProfileDef |
| O | IfcRectangleHolloeProfileDef |
| C | IfcCShapeProfileDef |
| O asymmetrisch |
IfcArbitraryProfileDefWithVoids |
| Paren | |
|---|---|
| alle doorsnedes | IfcCompositeProfileDef |
| Gesloten | |
| alles, behalve veelhoek met gat | IfcCompositeProfileDef |
| Polygoon met opening | IfcArbitraryProfileDefWithVoids |
| Consoles | |
| alle doorsnedes | IfcCompositeProfileDef |
| Gelast | |
| alle doorsnedes | IfcCompositeProfileDef |
| Gelaste plaatprofielen | |
| alle doorsnedes | IfcCompositeProfileDef |
| Ingebouwd | |
| alle doorsnedes | IfcCompositeProfiledef |
| Dunwandige profielen | |
| I, hoek, kanaal, T, volledig rechthoekig, asymmetrisch I, gerold Z, koudgevormde kanaalsectie, koudgevormde C-sectie, koudgevormde Z-sectie | IfcArbitraryClosedProfileDef |
| RHS, CHS, | IfcArbitraryProfileDefWithVoids |
| volledige cirkel | IfcCircleProfileDef |
| Prefab | |
| Prefab 1, Prefab 3, Prefab 4, Prefab 5, Prefab 7 | IfcCompositeProfileDef |
| Prefab 2, VSTI - Prefab 6 | IfcArbitraryClosedProfileDef |
| Bruggen | |
| Plaat 1, plaat 2, dubbele T1, dubbele T2, enkele T, trogdoorsnede, trogligger, V-ligger, I, I-ligger, balk of plaat met voute | IfcArbitraryClosedProfileDef |
| T met druklaag, trogdoorsnede met druklaag, trogligger met druklaag, trogligger met betonvulling, V-ligger met druklaag, V-ligger met betonvulling, I met druklaag, I-ligger met druklaag | IfcCompositeProfileDef |
| Kokerligger, dubbele kokerligger | IfcArbitraryProfileDefWithVoids |
| Staal-beton | |
| alle doorsnedes | IfcCompositeProfileDef |
| Algemeen | |
|---|---|
| polygoon, dunwandig | IfcArbitraryClosedProfileDef |
| polygoon met opening | IfcArbitraryProfileDefWithVoids |
Numerieke profielen hebben geen oppervlak, waardoor ze niet kunnen worden ondersteund voor de definitie van de modelweergave CV2.0.
Profielen importeren
Als de naam van de doorsnede uit de Profielbibliotheek wordt gevonden, wordt deze automatisch gekoppeld aan de SCIA Engineer-database. De volgende tabel bevat de regels voor het importeren van profielen waarvan de naam niet wordt herkend:
| klassen in IFC | geïmporteerd in SCIA Engineer als |
|---|---|
| IfcArbitraryClosedProfileDef, IfcArbitraryProfileDefWithVoids, IfcDerivedProfileDef, IfcIShapeProfileDef (met gevulde lijststraal), IfcRectangleHollowProfileDef (met binnenste en buitenste lijststraal), IfcLShapeProfileDef , IfcTShapeProfileDef (met gevulde lijststraal), IfcAsymmetricIShapeProfileDef, IfcCShapeProfileDef (met interne gevulde lijststraal), IfcZShapeProfileDef (met gevulde lijst- en randstraal), IfcCraneRailAShapeProfileDef, IfcCraneRailFShapeProfileDef |
Algemene doorsnede (veelhoek) |
| IfcIShapeProfileDef (lijststraal is nul) | Geometrische vormen - Ing |
| IfcCircleHollowProfileDef | Geometrische vormen - buis |
| IfcUShapeProfileDef | Geometrische vormen - Ug |
| IfcTShapeProfileDef (lijststraal is nul) | Geometrische vormen - Tg |
| IfcRectangleProfileDef | Geometrische vormen - rechthoek |
| IfcCircleProfileDef | Geometrische vormen - cirkel |
| IfcCShapeProfileDef (lijststraal is nul) | Geometrische vormen - C |
| IfcZShapeProfileDef (lijst- en randstraal zijn nul) | Geometrische vormen - Z |
| IfcRectangleHollowProfileDef (binnenste en buitenste lijststraal zijn nul) | Geometrische vormen - O |
| IfcCenterLineProfileDef | Algemene doorsnede (dunne wand) |
Openingen in 1D-elementen
Alle openingen in 1D-elementen worden geëxporteerd als IfcOpeningElement met een parameterprofiel of algemeen profiel. Als herhaling is ingesteld, worden alle openingen geëxporteerd als afzonderlijke objecten. Toegewezen weergave wordt in de huidige versie niet ondersteund.
SCIA Engineer ondersteunt het importeren van IfcOpeningElement met een SweptSolid-weergave in een 1D-element met een SweptSolid-weergave als specifieke opening.
2D-elementen
Voor het exporteren van rechte en ronde boogwanden en platte platen ondersteunt SCIA Engineer de weergaven SweptSolid en Brep. Er wordt geen rekening gehouden met de structurele vorm van 2D-elementen bij het exporteren van de SweptSolid-weergave. Gebogen wanden en schalen worden altijd geëxporteerd als Brep. Voor het importeren worden de weergaven SweptSolid, Clipping, Brep en CSG ondersteund. In de volgende tabel ziet u aan de linkerkant een lijst met vormweergaven in het IFC-bestand en aan de rechterkant een korte beschrijving van het resultaat in SCIA Engineer na het importeren.
| Vormweergave | resultaat in SCIA Engineer |
|---|---|
| Vouwlichaam | specifieke platte platen en wanden; analyse en structurele vorm zijn hetzelfde |
| Clipping | specifieke platte platen en wanden; structurele vorm bevat de uitgesneden vorm |
| Brep | algemene volumes |
| CSG | algemene volumes |
De volgende tabel bevat een regel voor het exporteren en importeren van objecten:
| exporteren van 2D-element van het type | IFC-object | importeren in SCIA Engineer als |
|---|---|---|
| wand (rechthoekig, met vier randen) | IfcWallStandardCase | wand |
| plaat, schaal, niet-rechthoekige wand | IfcSlab | vloer |
| algemeen volume | IfcWall | wand |
Openingen en subgebieden
Openingen en subgebieden worden geëxporteerd als IfcOpeningElement van het type opening of uitsparing. De dikte van het subgebied moet lager zijn dan de dikte van de hoofdplaat/-wand. Als het subgebied dikker is dan de plaat/wand, wordt er geen rekening gehouden met het subgebied en wordt het model geëxporteerd zonder het subgebied.
Alle IfcOpeningElement-items die zijn gedefinieerd met de SweptSolid-weergave in platte wanden en platen, worden juist geïmporteerd als specifieke SCIA Engineer-openingen of -subgebieden. Als openingselementen zijn gedefinieerd als Brep, wordt er geen opening geïmporteerd in de analysevorm, maar de opening moet meestal worden opgenomen in de algemene structurele vorm.
Wanneer de opening in een 2D-element is gemodelleerd als uitsnijding, wordt er geen openingselement geëxporteerd. Dit betekent voor de SweptSolid-weergave dat een heel invoerelement wordt geëxporteerd (zonder uitsparingen) en voor Brep dat de juiste vorm (met uitsparingen) wordt geëxporteerd.
Stalen verbindingsonderdelen
SCIA Engineer ondersteunt het exporteren van platte, stalen verbindingsonderdelen, wiggen en versterkingsribben naar IFC als onafhankelijke platen (IfcPlate), gegevens over een las (IfcFastener-entiteit) en bouten (IfcMechanicalFastener-entiteit). Aan elke plaat is een materiaal toegewezen dat is gedefinieerd in SCIA Engineer. Platen worden geëxporteerd als Sweptsolid of Brep, terwijl bouten alleen worden geëxporteerd als Brep. Alle bouten in een boutassemblage worden gedefinieerd als toegewezen items.
Lijst met platen:
bovenste, onderste en diagonale versterkingsribben,
eind-, knik- en basisplaten,
voute,
lijfverdubbelaar,
flensverbredingen enzovoort.
Betonwapening
De weergave AdvancedSweptSolid is de standaardinstelling voor het exporteren van betonwapening en vrije staven. Als u Exporteren als Brep selecteert, wordt alle wapening geëxporteerd met de grensweergave.
Betonwapening met 1D-zone wordt geëxporteerd met overlappende verankering. Dit kan een probleem veroorzaken bij het importeren naar een andere toepassing. U kunt dit probleem oplossen door de wapening te exploderen in vrije staven.
Betonwapening met 1D-elementen en vrije staven worden altijd geëxporteerd als IfcReinforcingBar. Vrije staven waarvoor een herhaling en beugels zijn gedefinieerd, worden geëxporteerd als één wapeningsstaaf met toegewezen items. Wapening met 2D-elementen wordt altijd geëxporteerd als IfcReinforcingMesh.
Als IfcReinforcingBar en IfcReinforcingMesh zijn gedefinieerd met de weergave AdvancedSweptSolid, worden ze in SCIA Engineer geïmporteerd als vrije staven. Als voor de wapeningsstaaf of het net toegewezen items zijn gedefinieerd, worden alle toegewezen items met dezelfde geometrie en afstanden geïmporteerd als een vrije staaf met de juiste herhaling. Als de wapeningsstaaf of het net is gedefinieerd als Brep, worden deze alleen geïmporteerd als algemene volumes.
Voorspankabels
Interne en vrije spanelementen kunnen worden geëxporteerd als AdvancedSweptSolid of Brep. Als u deze wilt importeren als specifiek SCIA Engineer-element, wordt alleen de weergave AdvancedSweptSolid ondersteund. Spanelementen worden met Brep geïmporteerd als algemeen volume.
U kunt in IFC niet het aantal onderdelen van spanelementen in een spanelement of het aantal spanelementen in een groep definiëren. De diameter van een spanelement wordt opgehaald uit de eigenschappen van het voorspanstrengmateriaal. Als gevolg hiervan wordt elk spanelement geëxporteerd met de berekende diameter van de som van het aantal onderdelen van het spanelement en het aantal spanelementen in de groep. Tijdens het importeren wordt echter alleen rekening gehouden met de diameter in de materiaaleigenschappen (de diameter van een onderdeel van het spanelement).
Steunen
Steunen van het type Funderingslaag worden naar het IFC-bestand geëxporteerd als IfcFooting-element. Alleen de weergave Brep wordt ondersteund. Alle steunen worden in SCIA Engineer geïmporteerd als algemene volumes.
Kenmerken
SCIA Engineer ondersteunt het exporteren van gedefinieerde attributen van de service Attributen voor 1D- en 2D-elementen, wapening, spanelementen en steunen. Alle attributen worden geëxporteerd als eigenschappenset met de naam Door gebruiker gedefinieerd. Het importeren van de eigenschappenset Door gebruiker gedefinieerd wordt niet ondersteund.

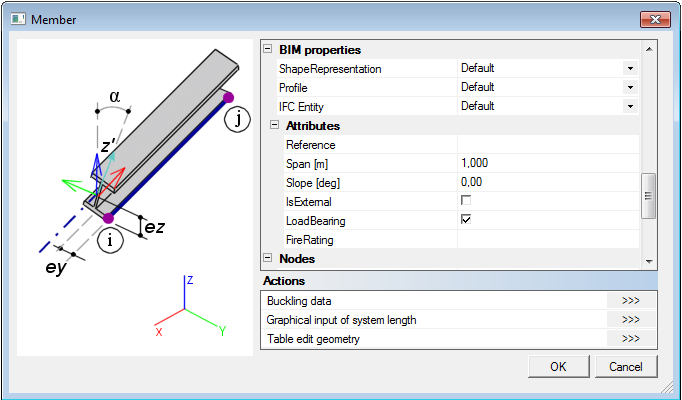

BIM-eigenschappen
BIM-eigenschappen is een nieuwe functionaliteit die standaard wordt ingeschakeld nadat een IFC-bestand is geïmporteerd. Als deze is ingeschakeld, wordt een nieuwe groep BIM-eigenschappen weergegeven in de eigenschappen van 1D- en 2D-elementen en in de eigenschappen van algemene volumes. Deze groep bestaat uit twee hoofddelen. Het eerste deel bestaat uit geavanceerde opties voor het exporteren van bepaalde elementen. Het tweede deel bestaat uit de subgroep Attributen.

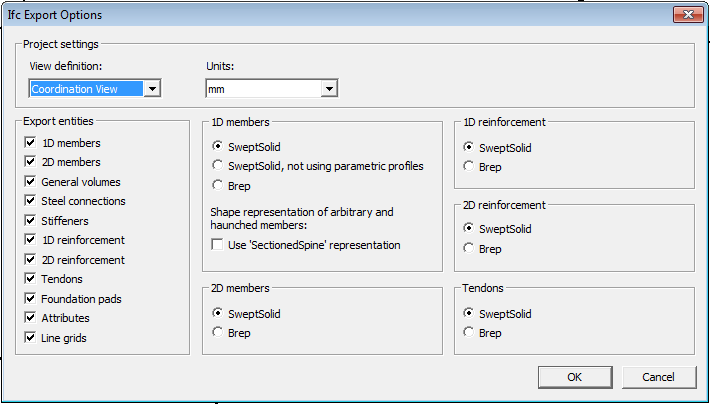

De geavanceerde exportopties zijn verschillend voor verschillende elementen. Het item Profiel is bijvoorbeeld alleen beschikbaar voor rechte 1D-elementen met de SweptSolid-geometrie. Het element wordt geëxporteerd met de instelling in de BIM-eigenschappen in plaats van op basis van de regels die zijn gedefinieerd in het dialoogvenster Exporteren. Als de waarde is ingesteld op Standaard, betekent dit dat het element wordt geëxporteerd op basis van de regels die zijn gedefinieerd in het dialoogvenster Exporteren.
ShapeRepresentation - een selectie van vormweergaven voor een bepaalde entiteit die moet worden geëxporteerd met een andere weergave dan is ingesteld in het dialoogvenster Exporteren.
Profiel - een selectie van de manier waarop het profiel wordt geëxporteerd. De specifieke balk wordt geëxporteerd met het profieltype dat is gedefinieerd in de BIM-eigenschappen in plaats van de algemene instelling in het dialoogvenster Exporteren.
IFC-entiteit - een optie voor het wijzigen van het objecttype. Schaal wordt bijvoorbeeld standaard geëxporteerd als Ifcslab, maar u wilt dit mogelijk exporteren als IfcWall.
Kenmerken
Een manier om verschillende aanvullende gegevens van een entiteit in een IFC-bestandsindeling te verstrekken, is door "PropertySet" toe te voegen. "Algemene eigenschappenset" is een eigenschappenset voor bepaalde entiteiten die zijn gedefinieerd in de IFC2x3-specificatie. De naam van een set wordt ingesteld als Pset_*Common, waarbij * de entiteit is waarvoor de set is gedefinieerd, bijvoorbeeld Pset_BeamCommon voor balken. SCIA Engineer ondersteunt Algemene eigenschappenset voor alle 1D-elementen die zijn geëxporteerd als IfcBeam, IfcMember of IfcColumn, alle 2D-elementen die zijn geëxporteerd als IfcWallStandardCase of IfcSlab en alle algemene volumes die zijn geëxporteerd als IfcWall.

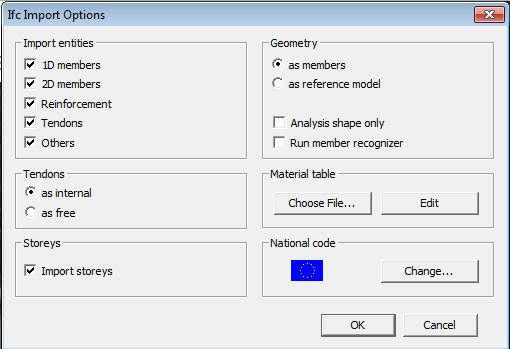

Dialoogvenster Importeren
SCIA Engineer bevat enkele opties voor het importeren van een IFC-model. U kunt kiezen welke objecten u op welke manier wilt importeren. In dit hoofdstuk worden alle opties voor importeren beschreven.
Entiteiten importeren
1D-elementen - als deze optie is ingeschakeld, worden alle balken (IfcBeam), elementen (IfcMember) en kolommen (IfcColumn) geïmporteerd. Als de optie is uitgeschakeld, worden er geen balken, elementen of kolommen geïmporteerd.
2D-elementen - als deze optie is ingeschakeld, worden alle wanden (IfcWallStandardCase en IfcWall) en platen (IfcSlab) geïmporteerd. Als de optie is uitgeschakeld, worden er geen wanden of platen geïmporteerd.
Wapening - als deze optie is ingeschakeld, wordt alle wapening (IfcReinforcingBar en IfcReinforcingMesh) geïmporteerd. Als de optie is uitgeschakeld, wordt er geen wapening geïmporteerd.
Spanelementen - als deze optie is ingeschakeld, worden alle spanelementen (IfcTendon) geïmporteerd op basis van de instellingen in de groep Spanelementen. Als de optie is uitgeschakeld, is de groep Spanelementen uitgeschakeld en worden er geen spanelementen geïmporteerd.
Overige - als deze optie is ingeschakeld, worden alle andere objecten (IfcFooting, IfcMechanicalFastener, IfcPlate enzovoort) geïmporteerd die normaal gesproken worden geïmporteerd als algemene volumes. Als de optie is uitgeschakeld, worden er geen andere objecten geïmporteerd dan hierboven worden genoemd.
Voorspankabels
als intern - alle IfcTendon-elementen die zijn gedefinieerd in het IFC-bestand, worden geïmporteerd als specifieke interne spanelementen van SCIA Engineer.
als vrij - alle IfcTendon-elementen die zijn gedefinieerd in het IFC-bestand, worden geïmporteerd als specifieke vrije spanelementen van SCIA Engineer.
Verdiepingen
Verdiepingen importeren - als deze optie is ingeschakeld, worden alle verdiepingen (IfcBuildingStorey) geïmporteerd als verdiepingen van SCIA Engineer. Als de optie is uitgeschakeld, worden er geen verdiepingen geïmporteerd.
Geometrie
als elementen - alle ondersteunde elementen met de weergave SweptSolid worden geïmporteerd als specifieke objecten van SCIA Engineer.
als verwijzingsmodel - alle objecten worden geïmporteerd als algemene volumes.
Alleen analysevorm - als deze optie is ingeschakeld, worden alle elementen geïmporteerd zonder Clipping. Als de optie is uitgeschakeld, wordt een volledige structurele vorm van het model geïmporteerd. Het maken van een structurele vorm kan lang duren. Deze optie wordt aanbevolen als u alleen een model nodig hebt voor analyse.
Elementherkenning uitvoeren - als deze optie is ingeschakeld, wordt na het importeren van het IFC-bestand op de achtergrond Elementherkenning uitgevoerd. Hierbij worden alle ondersteunde elementen (balken, kolommen, wanden en platen) die zijn geïmporteerd als algemene volumes, geconverteerd naar specifieke elementen. Na de conversie wordt een rapport met resultaten weergegeven.
Materiaaltabel
Zie de uitleg hierboven.
Nationale norm
Als in een IFC-bestand geen code wordt aangegeven, moet u deze selecteren vóór het importeren. Een werkelijke aangepaste code wordt weergegeven met een nationale vlag. Als u deze wilt wijzigen, klikt u op de knop [Wijzigen...].
Importprocedure
Na bevestiging van het IFC-dialoogvenster Opties voor importeren wordt een voortgangsbalk weergegeven met het totale aantal elementen en het geïmporteerde aantal elementen.

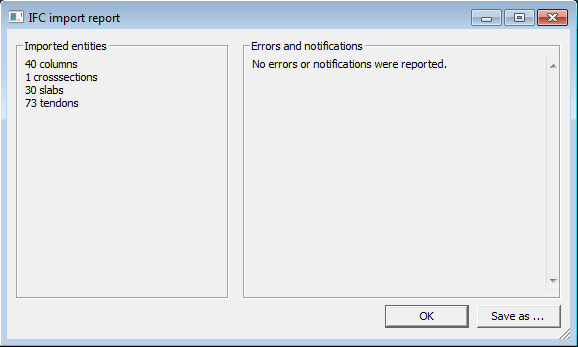

Als dit klaar is, wordt een importrapport weergegeven.
Aan de linkerkant ziet u een lijst met geïmporteerde objecten met het bijbehorende aantal. Rechts worden eventuele fouten en meldingen weergegeven.
Dialoogvenster Exporteren
SCIA Engineer bevat verschillende opties voor het exporteren van een model naar een IFC-bestand. U kunt kiezen welke objecten u op welke manier wilt exporteren. In dit hoofdstuk worden alle opties voor exporteren beschreven.
Projectinstellingen
Weergavedefinitie - SCIA Engineer ondersteunt momenteel alleen de coördinatieweergave.
Eenheden - een optie waarmee u een lengte-eenheid kunt instellen. De meest gebruikte eenheden voor exporteren zijn millimeters.
Exporteer entiteiten
1D-elementen - als deze optie is ingeschakeld, worden alle balken en kolommen geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen balken of kolommen geëxporteerd.
2D-elementen - als deze optie is ingeschakeld, worden alle wanden, platen en schalen geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen wanden, platen of schalen geëxporteerd.
Algemene volumes - als deze optie is ingeschakeld, worden alle algemene volumes geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen algemene volumes geëxporteerd.
Staalverbindingen - als deze optie is ingeschakeld, worden stalen verbindingsplaten en bouten geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen stalen verbindingsonderdelen of bouten geëxporteerd.
Versterkingsribben - als deze optie is ingeschakeld, worden alle versterkingsribben voor balken geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen versterkingsribben geëxporteerd.
1D-wapening - als deze optie is ingeschakeld, worden wapeningsstaven en vrije staven van 1D-elementen geëxporteerd naar een IFC-bestand. Als deze optie is uitgeschakeld, worden er geen wapeningsstaven of vrije staven geëxporteerd.
2D-wapening - als deze optie is ingeschakeld, wordt de wapening van 2D-elementen geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen wapeningsnetten geëxporteerd.
Spanelementen - als deze optie is ingeschakeld, worden interne en vrije spanelementen geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen spanelementen geëxporteerd.
Funderingslagen - als deze optie is ingeschakeld, worden alle funderingslagen geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen funderingslagen geëxporteerd.
Attributen - als deze optie is ingeschakeld, worden IFC-attributen (algemene eigenschappensets) en SCIA Engineer-attributen geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen attributen geëxporteerd.
Lijnrasters - als deze optie is ingeschakeld, worden alle lijnrasters die in het project zijn gedefinieerd, geëxporteerd naar een IFC-bestand. Als de optie is uitgeschakeld, worden er geen lijnrasters geëxporteerd.
1D-elementen
Sweptsolid - alle rechte, prismatische balken worden geëxporteerd met een profiel en het bijbehorende 3D-effect. Zo mogelijk wordt het profiel geëxporteerd als parameterprofiel.
Sweptsolid, zonder gebruik van parameterprofielen - alle rechte, prismatische balken worden geëxporteerd met een profiel en het bijbehorende 3D-effect. Alle parameterprofielen worden geëxporteerd als gesloten, willekeurige profielen.
Brep - alle balken worden geëxporteerd als vaste vormen met vlakken waarvoor geen informatie bestaat over het profiel en de lengte.
SectionedSpine-weergave gebruiken - als deze optie is ingeschakeld, worden alle elementen met voute en alle willekeurige elementen geëxporteerd als vaste vormen die zijn geïnterpoleerd tussen twee gedefinieerde profielen. Als de optie is uitgeschakeld, worden alle profielen met voute en alle willekeurige profielen geëxporteerd als Brep.
De weergave SectionedSpine is niet opgenomen in Coordination View 2.0.
2D-elementen
SweptSolid - alle 2D-elementen worden geëxporteerd met de bijbehorende geometrie en dikte.
Brep - alle 2D-elementen worden geëxporteerd als vaste vormen met vlakken waarvoor geen informatie bestaat over de afmetingen van het element.
1D-wapening
SweptSolid - alle betonwapening en vrije staven van 1D-elementen worden geëxporteerd met de weergave AdvancedSweptSolid.
Brep - alle 1D-wapeningsstaven en vrije staven worden geëxporteerd als vaste vormen met vlakken waarvoor geen informatie bestaat over de diameter en de afstand tussen staven.
2D-wapening
SweptSolid - alle betonwapening van 2D-elementen wordt geëxporteerd met de weergave AdvancedSweptSolid.
Brep - alle 2D-elementen worden geëxporteerd als vaste vormen met vlakken waarvoor geen informatie bestaat over de afmetingen van het element.
Voorspankabels
SweptSolid - alle interne en vrije spanelementen worden geëxporteerd met de weergave AdvancedSweptSolid.
Brep - alle interne en vrije spanelementen worden geëxporteerd als vaste vormen met vlakken waarvoor geen informatie bestaat over de diameter en de afstand tussen staven.
Exportprocedure
Na bevestiging van het IFC-dialoogvenster Opties voor exporteren, wordt een voortgangsbalk weergegeven met het aantal elementen dat al is geëxporteerd.
Als dit klaar is, wordt een exportrapport weergegeven.
Aan de linkerkant ziet u een lijst met geëxporteerde objecten met het bijbehorende aantal. Rechts worden eventuele fouten en meldingen weergegeven.
