Analytische model versus constructiemodel

De Revit-koppeling is in feite een uitwisseling van het analytische model tussen SCIA Engineer en Revit.

Zowel Revit als SCIA Engineer kennen in projecten twee verschillende representaties van het model. Deze zijn het analytische model en het constructiemodel.

Het analytische model wordt gebruikt voor berekeningen. Het is een model waarin een ligger of kolom wordt vertegenwoordigd door een enkele lijn. De doorsnede die bij de ligger of kolom hoort, wordt aan de betreffende lijn toegewezen, en dus worden ook de eigenschappen van de ligger of kolom toegewezen aan de betreffende lijn. Een vloer of wand wordt in het analytische model vertegenwoordigd door een vlak zonder dikte, maar het materiaal en de dikte van de vloer of wand worden ook aan het vlak toegewezen. Voor het analyseren van de constructie (krachten en stabiliteit) wordt dit analytische model gebruikt.

Het constructiemodel wordt gebruikt voor tekeningen en om de volumes weer te geven. In SCIA Engineer moet bijvoorbeeld het constructiemodel worden geactiveerd om een volumetrische representatie van het hele model weer te geven. In Revit ligt de nadruk op deze volumetrische representatie, maar dit is geen enkele garantie voor een goed onderliggend analytisch model! Uiteindelijk gebruikt de modelbouwer dit constructiemodel om te kijken hoe het gerealiseerde project eruit komt te zien, om tekeningen te maken, enzovoort.

Hier kan een probleem optreden:
Als de Revit-koppeling tussen Revit en SCIA Engineer wordt gebruikt, wordt het analytische model gebruikt. Het constructiemodel (volumetrisch) wordt genegeerd en dus is het belangrijk dat het analytische model in Revit correct wordt geconstrueerd. De modelbouwer moet daarom begrijpen hoe belangrijk een juist analytisch model van het project is!

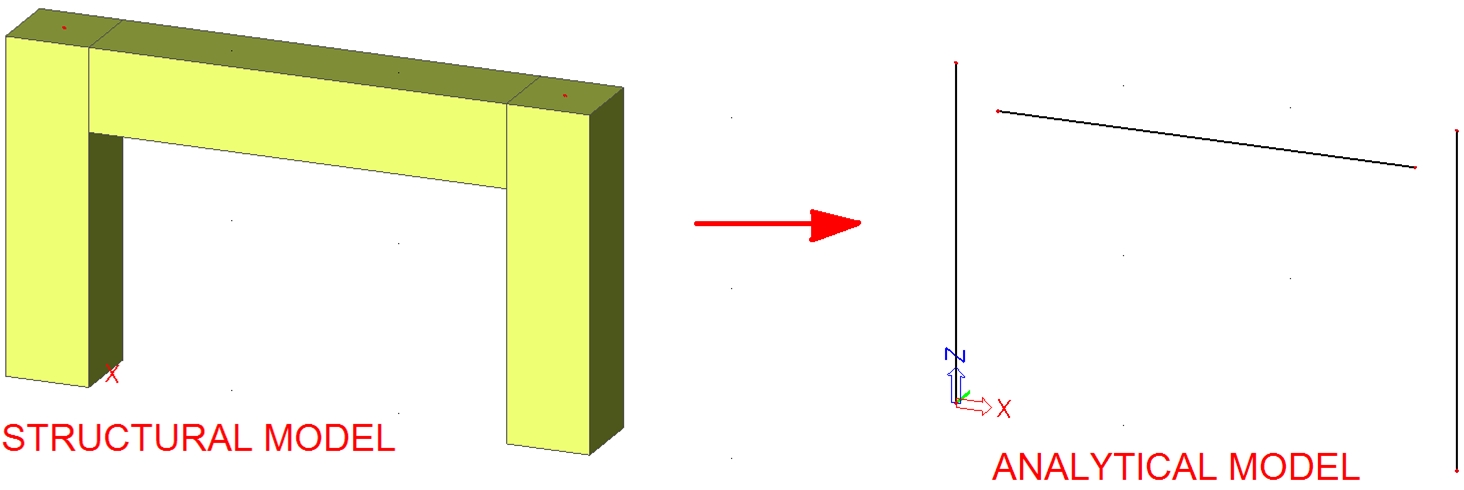

Een mooi constructiemodel kan net zo goed een ondeugdelijk onderliggend analytisch model bevatten. Zie de volgende afbeelding: de ligger is duidelijk niet verbonden met de kolommen in het analytische model:

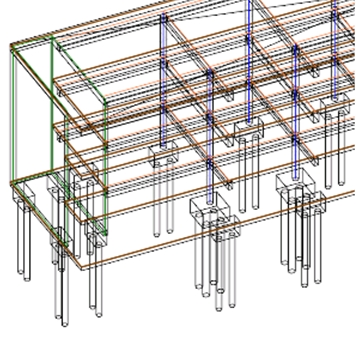

Hoe dit in Revit wordt weergegeven: analyse-elementen hebben een hartlijn, die in Revit wordt weergegeven door gekleurde lijnen.
