Toewijzingstabellen, toewijzingsregels, dialoogopties

De toewijzing tussen Revit en SCIA Engineer is gebaseerd op tabellen. Er zijn drie soorten toewijzingstabellen: door gebruiker bepaalde tabellen, tabellen op basis van nationale normen en toewijzingsregels.

Voor de meeste standaardmaterialen en doorsneden uit Revit-families, zijn tabellen tussen SCIA Engineer en Revit geïmplementeerd. Als u andere software dan de standaard Revit-families gebruikt, is het eerder nodig om de toewijzing handmatig uit te voeren. Daarnaast worden families van afzonderlijke Revit-dealers beschouwd als persoonlijke families (en niet als standaardfamilies). Het voordeel hiervan is dat de toewijzing voor elk materiaal en elke doorsnede, die moeten worden toegewezen, slechts eenmaal hoeft te worden uitgevoerd (omdat de koppeling de toewijzing opslaat in een bestand).

De volgende tekst gaat over het configureren van de toewijzing en kan worden gebruikt voor een eenvoudig voorbeeld met een niet-standaard analytische familie. Deze toewijzing wordt altijd gebaseerd op de namen van materialen en doorsneden.

Opties

Er zijn diverse functie die beïnvloeden wat naar SCIA Engineer kan worden overgedragen.
Deze functies vindt u in het dialoogvenster Opties.

Toewijzingstabellen

De toewijzing tussen Revit en SCIA Engineer is gebaseerd op tabellen.

Er zijn drie soorten toewijzingstabellen beschikbaar:

1. door gebruiker gedefinieerde tabel
2. tabellen op basis van nationale normen
3. toewijzingsregels

In de lijst staan toewijzingstabellen op basis van nationale normen en door de gebruiker gedefinieerde tabellen.

Revit-familietoewijzing

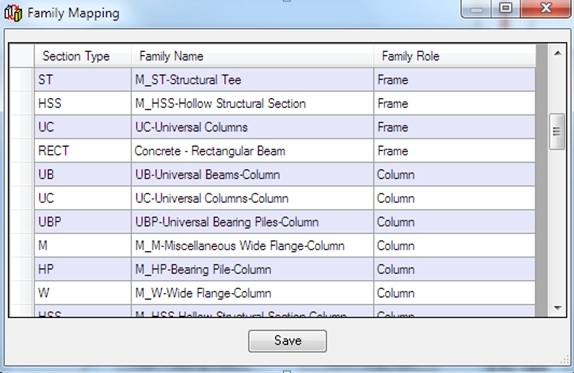

In het dialoogvenster Revit-familietoewijzing wordt de toewijzing van de doorsnedetypes aan de Revit-familienamen bepaald. Dit gebeurt als volgt:

• Een geïmporteerde (of geëxporteerde) doorsnede wordt herkend als een bepaald doorsnedetype.
• De 'Revit-familietoewijzing' koppelt dit doorsnedetype aan een familie.

Revit-familiepad

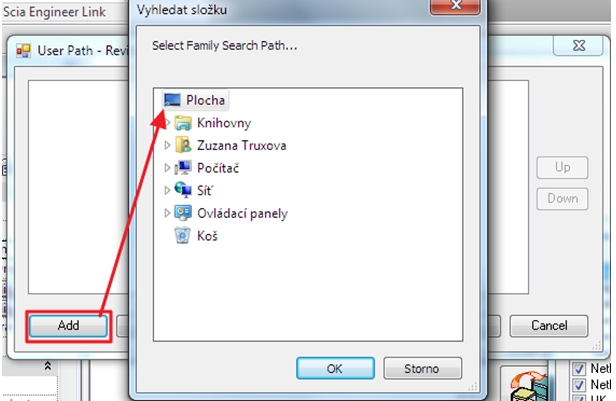

In het dialoogvenster Revit-familiepad kunt u het pad opgeven van een andere Revit-familie die op de computer is opgeslagen. De configuratie van de familietoewijzing (hierboven genoemd) kan ook in de mappen kijken die in deze instelling wordt opgegeven.

De Revit-koppeling heeft volledige lees- en schrijfrechten nodig voor deze map, en kan dus niet worden ingesteld op 'alleen-lezen'.

Toewijzingstabellen

U kunt de tabellen (genoemd in de voorkeurstabellen) in detail bekijken. Dit geschiedt in een dialoogvenster met de complete toewijzingsdatabase. Deze tabellen zijn gebaseerd op de bibliotheken uit Revit en SCIA Engineer.

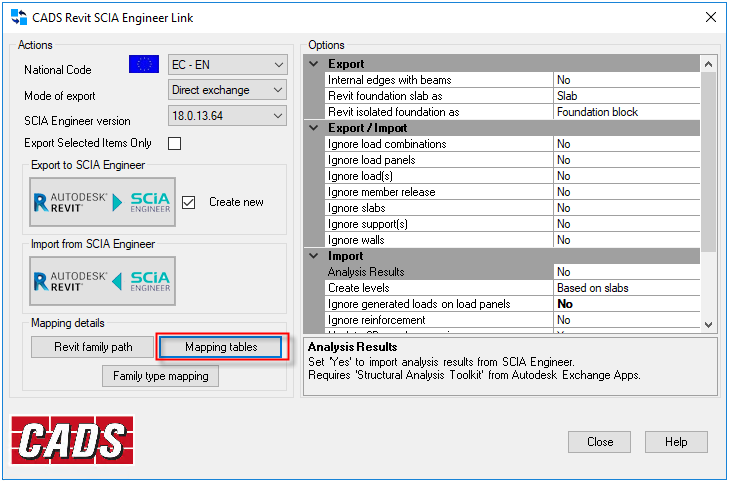

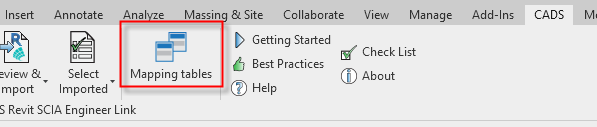

U kunt deze openen via "Toewijzingstabellen" in het optievenster of via "Toewijzingstabellen" op het lint.

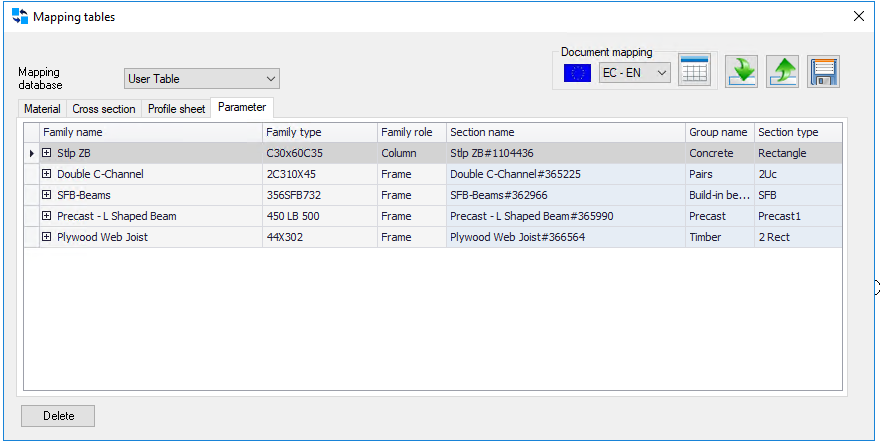

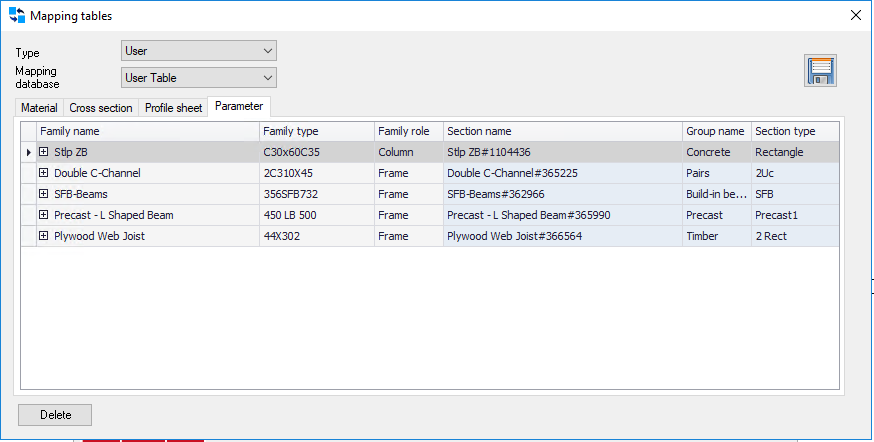

Dit resulteert in de volgende tabel, waarin verschillende tabellen kunnen worden gekozen. Voor elke tabel kunt u zien hoe verschillende doorsneden (of materialen) zijn toegewezen.

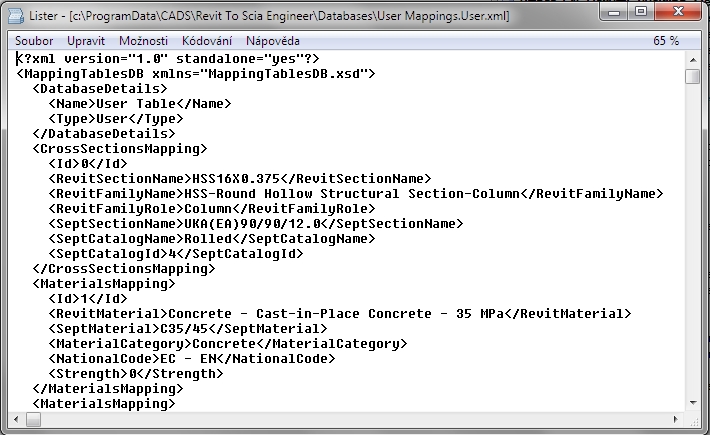

De gebruikerstoewijzing wordt opgeslagen als een XML-bestand (onder de naam User Mappings.User.xml) waarin alle toegewezen doorsneden en materialen zijn gespecificeerd. U vindt dit bestand op de harde schijf, bijvoorbeeld c:\ProgramData\CADS\Revit To SCIA Engineer\Databases\User Mappings.User.xml.

Dialoogvenster Opties

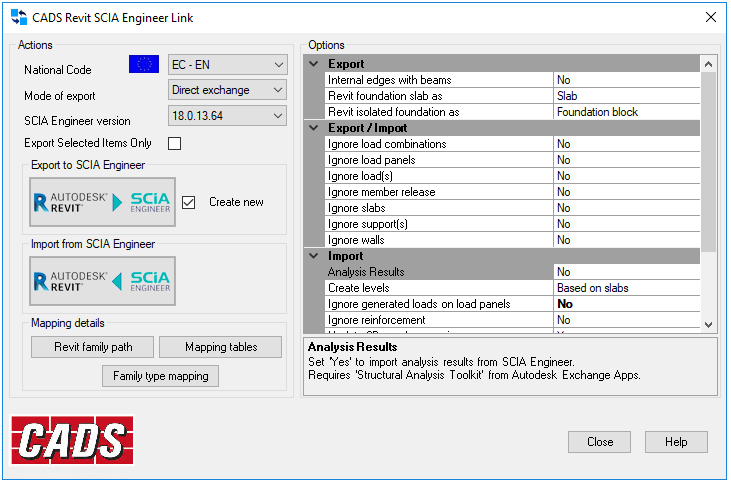

Het volgende dialoogvenster wordt geopend als in het menu of op de werkbalk het commando "Opties" wordt gekozen.

Exporteren/importeren-gedeelte

De Revit-koppeling exporteert structurele 1D-elementen en 2D-elementen met openingen. De steunpunten kunnen worden geëxporteerd als funderingsblokken of als standaardsteunpunten.

De Revit-koppeling exporteert de gehele of het geselecteerde deel van de constructie uit het Revit-project.

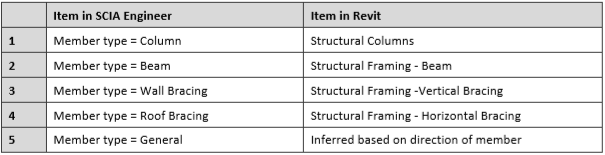

Constructiegebruik uit SCIA Engineer kan naar Revit worden geïmporteerd. Dit betekent dat Revit herkent dat een element een kolom, ligger of verband is.

Nationale norm

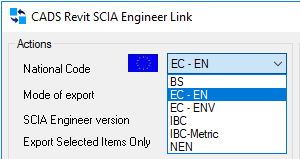

De optie Nationale norm geeft aan welke nationale norm in SCIA Engineer moet worden gebruikt.

De volgende nationale normen worden ondersteund:

Het koppelingsprogramma voert geen controle uit als de nationale norm in het Revit-sjabloon en de nationale norm in de gekoppelde software verschillen. Bijvoorbeeld als u hebt gemodelleerd met het Canadese sjabloon en wilt exporteren met de EC-EN nationale norm, kan het programma niet naar verwachting functioneren.

Selectie

Met deze opties kunt u selecteren welke elementen uit Revit worden geëxporteerd en het gedrag van het importeren/exporteren bepalen.

Als deze optie is geselecteerd, verwacht het programma een gedeeltelijke selectie van de gebruiker.

Voorkeuren

In dit dialoogvenster kunt u de volgende voorkeuren instellen.

Het functioneren van deze opties verschilt naar gelang de context waarin ze worden gebruikt.

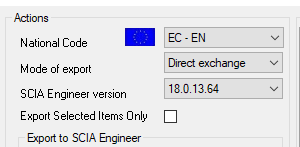

Als het model uit Revit wordt geëxporteerd en de optie "Exporteermodus" is ingesteld op "Direct uitwisselen", wordt SCIA Engineer gestart en het model daarnaar geëxporteerd.

Als de optie "Exporteermodus" is ingesteld op "Bestand uitwisselen", worden de modelgegevens als een .R2S-bestand opgeslagen (bijvoorbeeld model.R2S). Dit bestand kunt u in SCIA Engineer openen met het commando "Revit-bestand importeren".

Voor deze optie is het niet nodig dat SCIA Engineer op de computer is geïnstalleerd en u kunt het bestand ook naar andere gebruikers sturen die SCIA Engineer hebben geïnstalleerd.
Als het model uit Revit wordt bijgewerkt, leest de optie "Exporteermodus" de actieve SCIA Engineer-taak en werkt het het huidige Revit-model bij.

Overschrijven

De optie "Exporteren naar SCIA Engineer" overschrijft standaard elk bestaand SCIA Engineer-bestand met dezelfde naam in de map.

Als u "Nieuwe maken" kiest, wordt het bestaande SCIA Engineer-bestand met dezelfde naam in de map verwijderd en wordt een nieuw SCIA Engineer-bestand gemaakt.

Funderingstype

Geïsoleerde fundering

Het kan naar SCIA Engineer worden geëxporteerd als standaardsteunpunt of funderingspoer.

Funderingsplaat

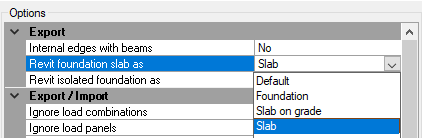

U kunt het funderingsplaattype selecteren als:

Standaard - haalt het type uit de elementeigenschappen.

Fundering - de configuratie werkt alleen voor funderingsplaten van Revit. Vervolgens wordt het geëxporteerd als fundering.

Plaat op helling - het element wordt geëxporteerd als plaat met vlakondersteuning.

Plaat - het element wordt geëxporteerd als plaat.

Filtergedeelte

U kunt een filter toepassen op wat wordt geëxporteerd.

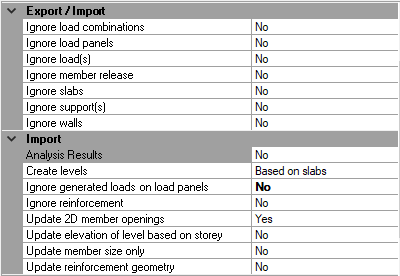

U kunt de hele constructie exporteren zonder belastingscombinaties, elementvrijgaven, platen, muren, enzovoort.

• Als "Belasting negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met belastingen.
• Als "Belastingscombinaties negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met belastingscombinaties.
• Als "Belastingspanelen negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met belastingspanelen.
• Als "Elementvrijgave negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met elementeindvrijgaven.
• Als "Platen negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met constructieplaten.
• Als "Wanden negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met constructiewanden.
• Bovenstaande twee opties kunnen worden gebruikt als u het raamwerk zonder platen en wanden wilt analyseren.
• Als "Steunpunt negeren" wordt ingesteld op "Ja", wordt bij zowel het importeren als het exporteren geen rekening gehouden met randvoorwaarden.
• Als "Analyseresultaten" wordt ingesteld op "Nee", worden geen resultaten uit SCIA Engineer naar Revit geïmporteerd.
• Als "Op belastingspanelen gegenereerde belasting negeren" is ingesteld op "Ja" wordt geen uit belastingspanelen gegenereerde belasting naar Revit geïmporteerd.
• Als "Wapening negeren" is ingesteld op "Ja" wordt geen wapening uit SCIA Engineer naar Revit geïmporteerd.
• Als "Openingen in 2D-elementen bijwerken" is ingesteld op "Nee", worden in Revit geen openingen bijgewerkt.
• Als "Alleen elementgrootte bijwerken" is ingesteld op "Ja", worden in Revit alleen profielen, materialen, dikte en geprofileerde platen bijgewerkt.
• Als "Wapeningsgeometrie bijwerken" is ingesteld op "Ja", wordt indien mogelijk de wapeningsgeometrie bijgewerkt.
• De optie "Niveaus maken" bepaalt hoe niveaus in Revit worden gemaakt. Als dit is ingesteld op "Ja", wordt indien mogelijk de wapeningsgeometrie bijgewerkt.
• Als de optie "Verhoging van niveau bijwerken op basis van verdieping" is ingesteld op "Ja", wordt de verhoging in Revit bijgewerkt.

Toewijzing door de gebruiker-gedeelte

Met de volgende opties voor toewijzing door de gebruiker verloopt het exporteren eenvoudiger als voor de meeste elementen geen geschikte doorsnede of materiaal is gevonden. Er hoeft niets te worden ingevoerd bij het exporteren als bij onbekende doorsneden of materialen de toewijzing automatisch geschiedt.

Als "Materiaal als onbekend" wordt ingesteld op "Ja", vraagt het programma de gebruiker niet om een materiaal toe te wijzen als een materiaal niet in de toewijzingsdatabase wordt gevonden.
