Návrh As - konstrukční zásady
Jak bylo uvedeno v předchozí kapitole, je zde možnost uvažovat při návrhu výztuže také konstrukční zásady. Všechna nastavení týkající se konstrukčních zásad jsou v Nastavení pro betonové konstrukce a ve správce národních příloh. Výpočet konstrukčních zásad závisí na typu dílce. Jsou následující skupiny.
- Deska, skořepina (deska)
- Stěna, skořepina (stěna)
- Vysoký nosník
Všechna vysvětlení nastavení pro konstrukční zásady pro 2D dílce a aktivování příslušných pravidel se provádí v kapitole "Nastavení betonu - hodnoty"
Průměr výztuže pro konstrukční zásady
Implementovány jsou tři různé přístupy, jak použít průměr výztuže v případě přítomnosti či naopak absence předpokládané výztuže.
- Předpokládaná výztuž není použita - průměr pro konstrukční výztuž je stejný jako pro nutnou výztuž
- Předpokládaná výztuž je použita (ale pouze základní)
- průměr pro nutnou výztuže se použije pro přídavnou.
- průměr pro konstrukční výztuž se použije ze základní výztuže
- Předpokládaná výztuž je použita (základní i přídavná)
- zda se průměry se berou ze základní nebo přídavné závisí na podmínce As,stat ≥ As,basic
As,req se spočte jako max(As,stat; As,det,min), kde As,det,min je ovlivněno As,prov,
Všechny 2D dílce
Podélná
Posudek minimální vzdálenosti prutů výztuže 8.2(2)
Výpočet maximální povolené plochy výztuže z minimální vzdálenosti prutů výztuže
Deska, skořepina (deska)
Podélná

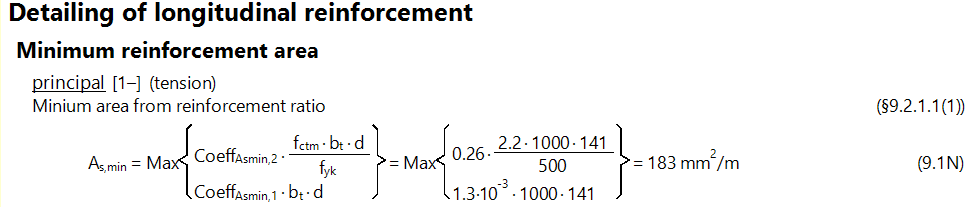

Posoudit minimální poměr hlavní výztuže 9.3.1.1(1)
Samotný výpočet je založen a vzorci z 9.2.1.1(1)

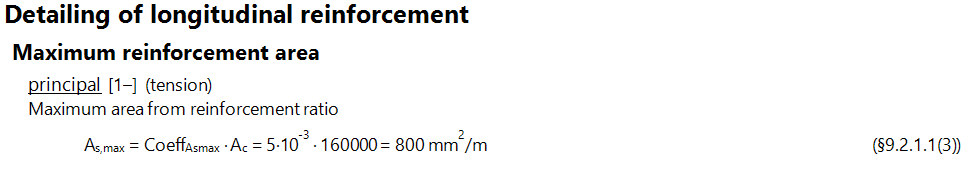

Posoudit maximální poměr hlavní výztuže 9.3.1.1(1)
Samotný výpočet je založen a vzorci z 9.2.1.1(1)
Posoudit minimální příčný poměr sekundární výztuže 9.3.1.1(2)
Stanovení hlavní a sekundární výztuže je definováno v datech betonového dílce

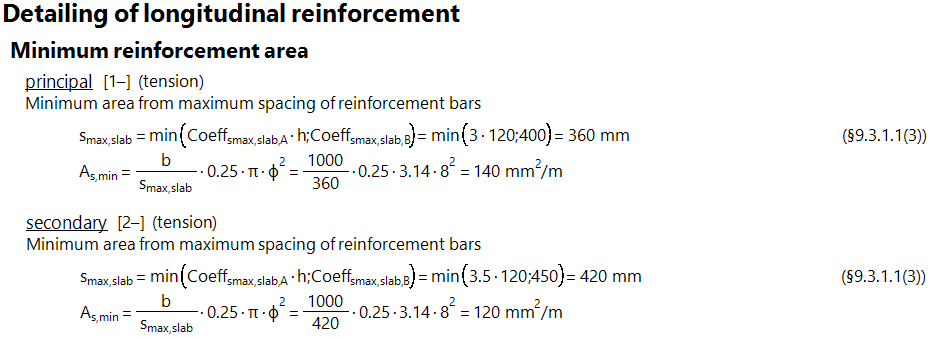

Posoudit maximální vzdálenost prutů hlavní a sekundární podélné výztuže 9.3.1.1(3)
Pro hlavní a sekundární výztuž jsou různé požadavky
Smyk

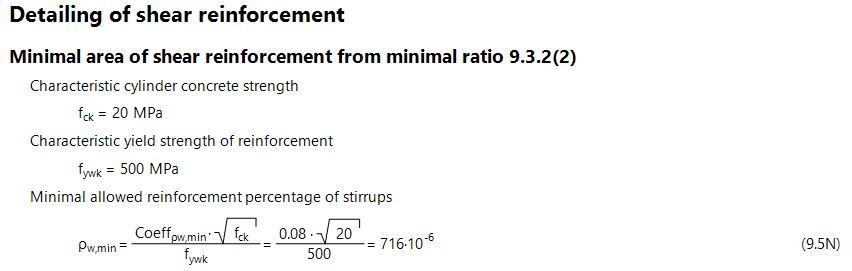

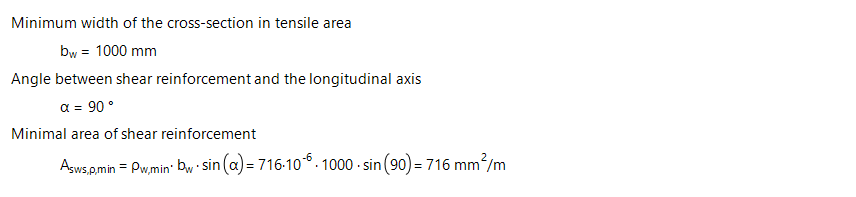

Posoudit minimální poměr smykové výztuže 9.3.2(2)

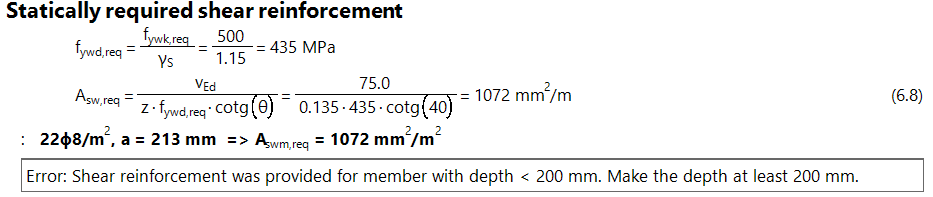

Kontrolovat minimální tloušťku dílce se smykovou výztuží 9.3.2(1)
Je pouze jedno varování, že výška je malá a měla by být pro potřeby návrhu smykové výztuže zvětšena.

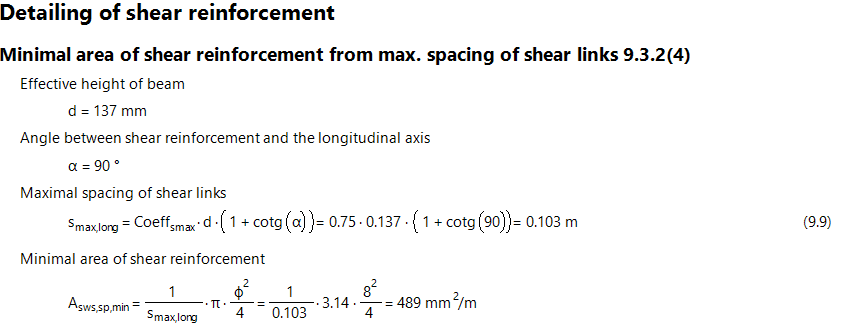

Posoudit maximální vzdálenosti třmínků 9.3.2(4)
Stěna, skořepina (stěna)
Podélná

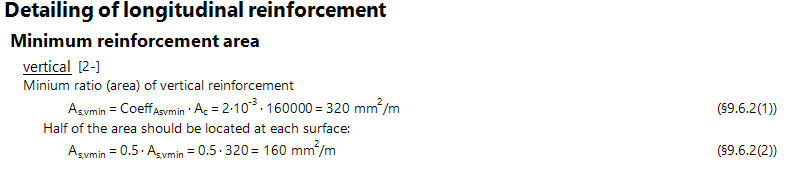

Posoudit minimální poměr svislé výztuže 9.6.2(1)
Posoudit maximální poměr svislé výztuže 9.6.2(1)

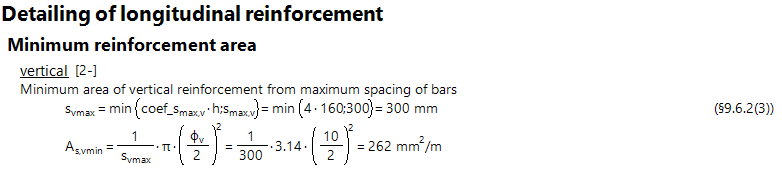

Posouzení maximální vzdálenosti svislé výztuže 9.6.2(3)

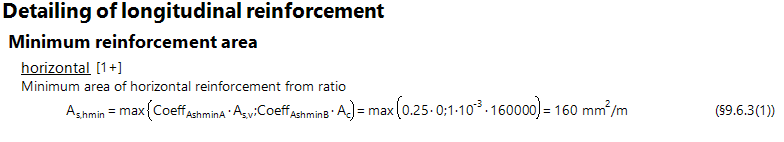

Posoudit minimální poměr vodorovné výztuže 9.6.3(1)

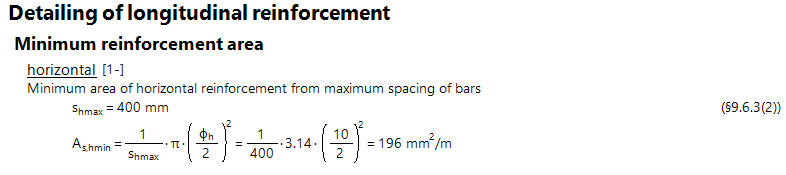

Posouzení maximální vzdálenosti vodorovné výztuže 9.6.3(2)
Příčná

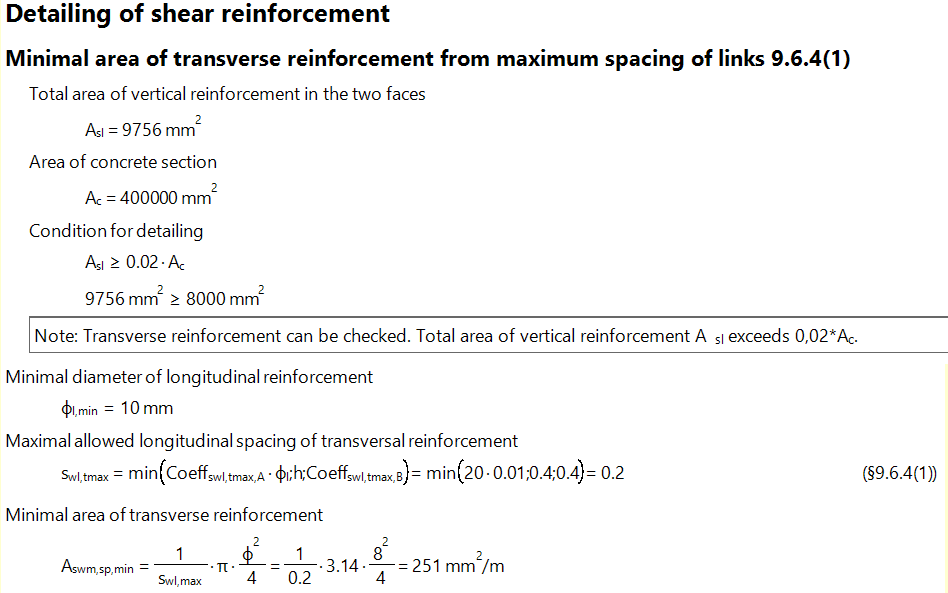

Posoudit maximální vzdálenosti třmínků 9.6.4(1)

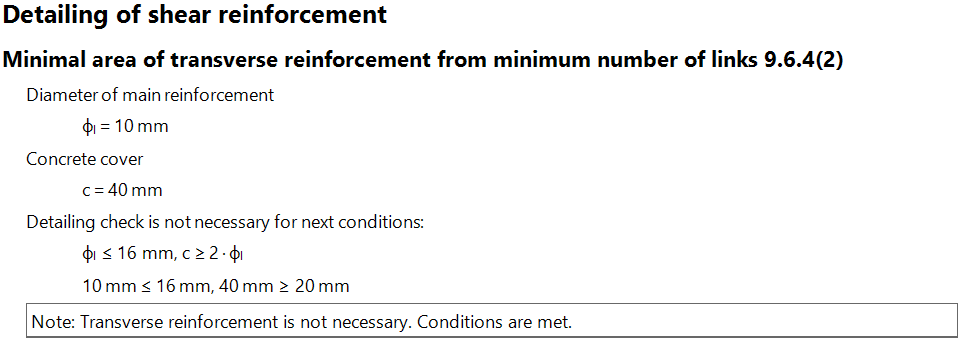

Kontrolovat maximální vzdálenosti třmínků 9.6.4(2)
Vysoký nosník
Podélná

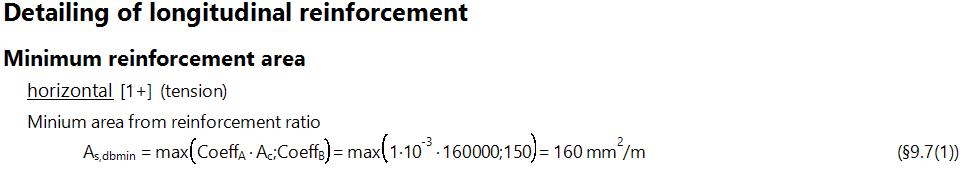

Posoudit minimální poměr vodorovné výztuže 9.7(1)

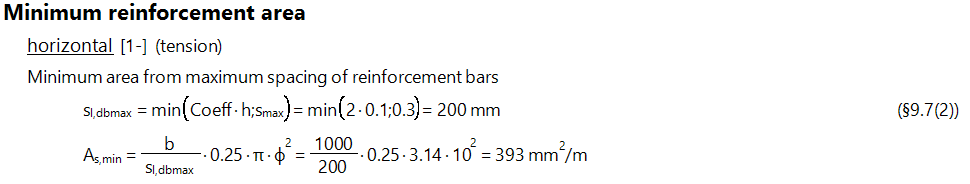

Posouzení maximální vzdálenosti výztuže 9.7(2)
V konstrukčních zásadách jsou podporovány národní přílohy. Více o hodnotách závislých na národních přílohách najdete v "National annex for EN 1992"
