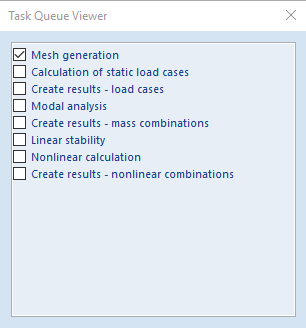

Dialog pro výpočet je navržen jako dávkový výpočet, kde lze zvolit několik výpočtů, které se zařadí do fronty. Pokud je pro nějaký typ výpočtu vyžadováno, aby mu předcházel jiný typ výpočtu, tento je automaticky přidán do fronty. Dialog je zobrazen během výpočtu a poskytuje informace o aktuálním běhu dávkového výpočtu a aktuálním stavu dílčího výpočtu.

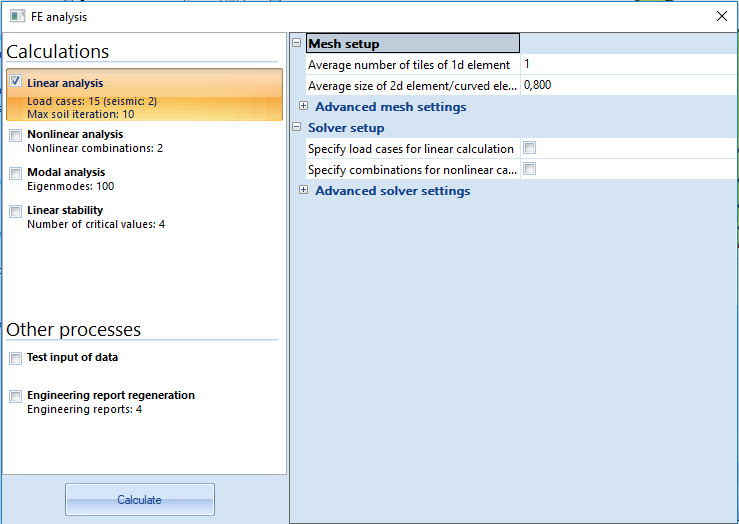

Dialog je rozdělen na dvě hlavní části. Nalevo je seznam dostupných výpočtů a dalších procesů s informacemi o každém výpočtu, jako počet zatěžovacích stavů, počet seizmických zatěžovacích stavů, počet iterací Soil-in, počet vlastních tvarů nebo počet kritických hodnot pro stabilitní výpočet.

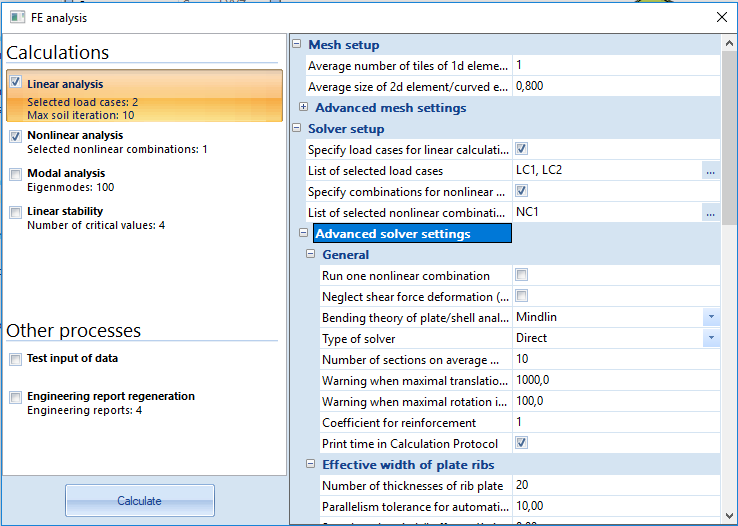

Napravo je pohled na nastavení sítě a řešiče. Položky v obou nastaveních jsou rozděleny na dvě skupiny .... hlavní skupinu s nejdůležitějšími položkami, které jsou trvale zobrazeny ... a pokročilá nastavení sítě s dalšími nastaveními, jež jsou „zabalena“. Lze je však rozbalit, tj. zobrazit, a v případě potřeby změnit.

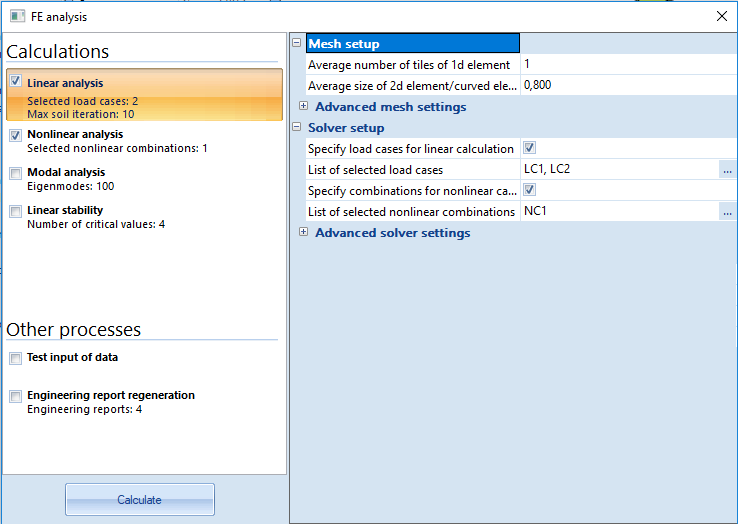

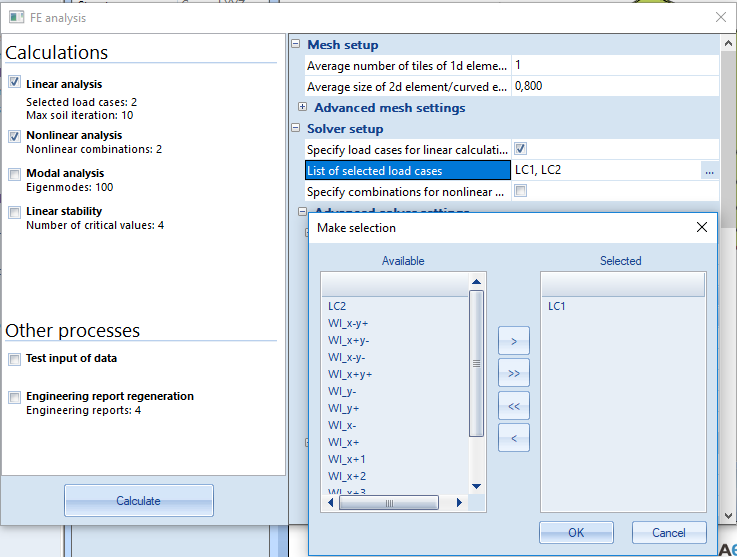

Pro nastavení řešiče jsou k dispozici dvě položky: „Zadejte zatěžovací stavy pro lineární výpočet“ a v případě nelineárních kombinací v modelu také „Zadejte kombinace pro nelineární výpočet“. Po zaškrtnutí těchto položek se objeví nový dialog „Provedení výběru“ se všemi možnými zatěžovacími stavy nebo nelineárními kombinacemi a lze provést výběr pro daný výpočet. Poté se zobrazí vybrané položky v nastavení řešiče a informativní text, např.: Vybrané zatěžovací stavy: 2 .
Po výpočtu jsou v servisu Výsledky k dispozici výsledky pouze pro zatěžovací stavy a nelineární kombinace, které byly vybrány. U ostatních je synbol hvězdičky (*), což značí, že nejsou k dispozici žádné výsledky.
Tyto položky definují možné typy výpočtu pro aktuální model.
|
Lineární výpočet |
|
|
Nelineární výpočet |
|
|
Modální analýza |
|
|
Lineární stabilita |
Tyto položky definují další možné procesy pro aktuální model.
|
Test vstupních dat |
Jedná se v zásadě o přípravu dat modelu pro statický výpočet. Jde o kontrolu, zda jsou všechny data v pořádku a bude možné spustit výpočet. Po provedení je k dispozici funkce Prohlíčeč 2D dílců v servisu Výpočet, síť, kde lze zkontrolovat vygenerovaná zatížení a další parametry modelu. |
|
Aktualizace Engineering Reportu |
|
Vypočítat |
Toto tlačítko spustí výpočet. |
