Počínaje verzí 17.1 SCIA Engineer nabízí možnost volby mezi dvěma prostředími pro zobrazování výsledků a provádění posudků.
| v16 a starší |
Tato volba obsahuje funkcionality SCIA Engineer 16 a starších verzí (všechny typy výpočtů, výsledky a stavební normy). |
| výchozí |
Tato volby obsahuje aktualizované vizuální styly a rozšířené možnosti vyhodnocení výsledků a také výpočet dlouhodobých průhybů podle Eurokódů. (Nejsou dosud podporovány všechny funkcionality) |
Co znamená „prostředí pro vyhodnocení výsledků“?
Prostředí pro vyhodnocení výsledků poskytuje přístup k funkcím potřebným po výpočtu: vizualizaci výsledků a normovým posudkům.
Nový vývoj prostředí pro vyhodnocení výsledků "výchozí" zahrnuje nový interface pro řešič, jež nabízí řadu vylepšení ve smyslu rychlosti a dostupnosti výsledků.
Podívejme se na některé možnosti prostředí pro vyhodnocení výsledků "výchozí"
Prostředí pro vyhodnocení výsledků "výchozí" pokrývá většinu funkcí, které dovolují provádět lineární výpočet (s výjimkou předpětí), nelineární výpočet a modální analýzu.
Mezi výhody tohoto prostředí patří: rychlejší odezva při zobrazování výsledků, nové možnosti vizualizace, legenda se zatěžovacími stavy či kombinacemi, hodnotami a jednotkami u každého obrázku a vylepšenou práci s reakcemi (uzlové reakce a intenzita v jednom pohledu).
Některé funkcionality nebyly ještě implementovány. Zde uvádíme přehled funkcionalit podporovaných v prostředí "výchozí".
Všechny funkce, které byly k dispozici v prostředí ‚v16 a starší‘, ale nejsou doposud v prostředí ‚výchozí‘ jsou dostupné po přepnutí mezi prostředími. Obě prostředí jsou zcela kompatibilní.
| Lineární výpočet | Všechny standardní funkcionality |
| Podloží | Základová patka |
| Interakce s podložím | |
| Zatížení zeminou | |
| Dynamika | Modální analýza |
| Nelinearity | 2. řád - geometrická nelinearita |
| Lokální nelinearity prutů | |
| Nelineární zemní pružina | |
| Počáteční deformace a zakřivení | |
|
Obecná plasticita |
|
| Jiné | Klimatická zatížení (Generování 3D zatížení větrem) |
| Počáteční napětí | |
| Modifikátor vlastností | |
| Lineární stabilita |
| Předpětí | Předpětí |
| Dynamika | Harmonická pásmová analýza |
| Obecná dynamika | |
| Neproporcionální tlumení | |
| Zemětřesení | |
| Nelinearity | Membránové prvky |
| Plošné prvky přenášející pouze tlak | |
| Lana | |
| Nelineární pružiny, prokluzy prvků | |
| Beton | Beton pokročilý |
| Požární odolnost | |
| Dutinová deska | |
| Deska s vylehčovacími tvarovkami | |
| Ostatní | Parametry |
| Pohyblivá zatížení | |
|
Absence a fáze výstavby |
|
| Výsledky na integračních pásech | |
| Výsledky na průměrovacích pásech | |
| Výsledky na průměrovacích pásech | |
| 2D/1D upgrade - výpočet desek jako nosníků | |
| Dokument starého stylu |
Obě prostředí pro vyhodnocení výsledků jsou plně kompatibilní. Existující projekty vytvořené v dřívějších verzích SCIA Engineer nebo projekty využívající prostředí pro vyhodnocení výsledků v16 a starší mohou být vyhodnoceny v prostředí pro vyhodnocení výsledků "výchozí" a naopak. Při každém přepnutí prostředí pro vyhodnocení výsledků je nutný přepočet konstrukce.

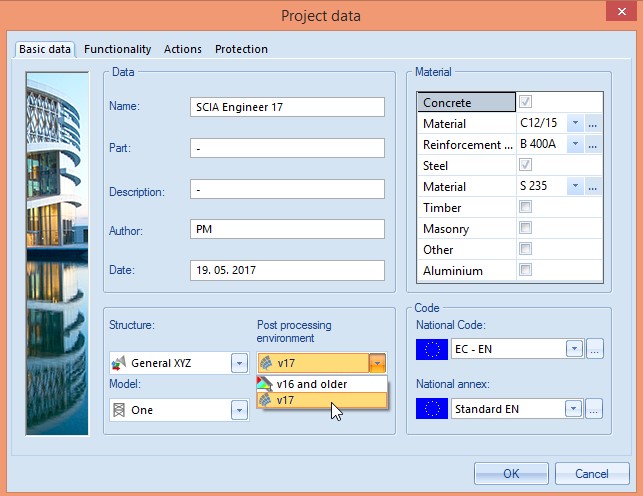

Může se stát, že práci na projektu zahájíte v prostředí pro vyhodnocení výsledků „výchozí“ a pak zjistíte, že některá vámi požadovaná funkce není v tomto prostředí podporována. V dialogu „Data o projektu“ se jednoduše přepnete do prostředí pro vyhodnocení výsledků v16 a starší.
Po tomto přepnutí bude použit jiný přenos dat do řešiče a také jiné vyhodnocovací funkce pracující s jinými algoritmy a tak je možné, že se výsledkové hodnoty mohou nepatrně lišit.
Při návrhu betonových a ocelových prvků podle Eurokódů (s výjimkou dlouhodobých deformací, které jsou pouze v prostředí ‚výchozí‘) jsou v okně vlastností k dispozici nové výsledky, a to nezávisle na volbě prostředí pro vyhodnocování výsledků.
Engineering Report je plně kompatibilní s oběma prostředími pro vyhodnocení výsledků a může také obsahovat obrázky z obou prostředí. Může být potřeba zkontrolovat Engineering Report, pokud obsahuje kapitoly z předchozího prostředí pro vyhodnocení výsledků, aby nedošlo k tomu, že by v reportu chyběly výsledky z nepodporovaných funkcionalit.
Obecně doporučujeme používat prostředí pro vyhodnocení výsledků "výchozí", protože v něm můžete využít některá z nejnovějších vylepšení programu: spustit výpočet pro vybrané zatěžovací stavy nebo nelineární kombinace, normově závislé průhyby podle Eurokódů, nové funkce v servisu Výsledky. Více informací naleznete na stránce Novinky ve SCIA Engineer 17.
