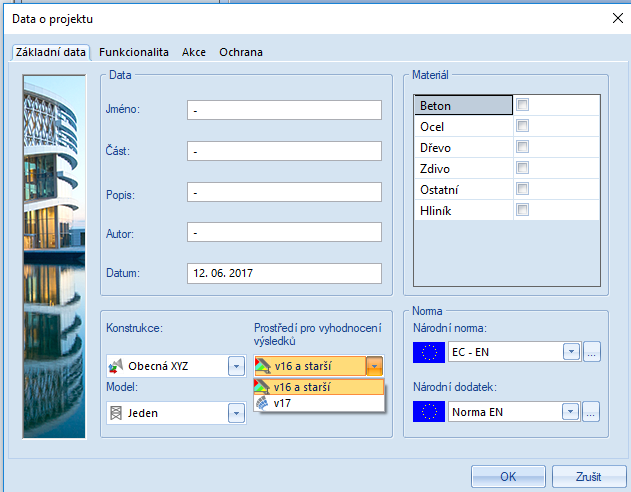

Základní nastavení projektu popisuje vlastní projekt a definuje některé jeho hlavní parametry.
Ukazuje jméno souboru, kde je projekt uložen.
Tato skupina položek dovoluje uživateli zadat některé popisné a statistické údaje o projektu.
|
Jméno |
jméno projektu Např. Letiště Pavla Lokvence – Police nad Metují |
|
Část |
jméno dílčí části projektu, pokud projekt sestává z několika dílčích částí Např. západní hala + spojovací lávka |
|
Popis |
Např. varianta A (podzemní parkoviště, restaurace v prvním patře, odbavovací přepážky ve druhém patře) |
|
Autor |
jméno autora projektu Např. Pepek Námořník |
|
Datum |
datum poslední úpravy projektu, datum vytvoření projektu apod. |
Zde můžete vybrat typ (nebo také rozměr) konstrukce, kterou budete modelovat. V závislosti na zvoleném typu mohou pak být některé funkce či vlastnosti programu skryté (např. pro úlohu rovina XZ nebudou na nástrojové liště Pohled nabídnuta tlačítka pro pohled na konstrukci ze směru osy X a Z). Tato vlastnost vede ke zjednodušení ovládání v případě jednoduchých konstrukcí. Funkce a volby, které pro daný konkrétní typ konstrukce nemají význam jsou skryty a nepřidávají tak programu na složitosti. Myšlenka, která k tomuto vede je: Složitý úkol vyžaduje universální program, ale pro jednoduchý úkol lze vystačit s přímočarým nástrojem.
|
Příhrada XZ |
Pruty v modelu jsou schopny přenášet pouze osové síly. Lze vytvořit pouze 2D model. |
|
Rám XZ |
Pruty mohou tvořit rovinou konstrukci. Lze vytvořit pouze 2D model. |
|
Příhrada XYZ |
Tento režim je obdobou volby Příhrada XZ, zle lze vytvořit prostorovou konstrukci. |
|
Rám XYZ |
Tento režim je obdobou volby Rám XZ, zle lze vytvořit prostorovou konstrukci. |
|
Rošt XY |
V tomto režimu lze modelovat vodorovný rošt. |
|
Deska XY |
Tento režim umožňuje analýzu kombinované prutové a deskové konstrukce. Všechny prvky musí být umístěny v horizontální rovině. Lze vytvořit pouze 2D model. |
|
Stěna XY |
Tento režim je podobný režimu Rám XZ, ale mohou zde být vloženy vertikální stěny. Lze vytvořit pouze 2D model. |
|
Obecná XYZ |
Tato možnost umožňuje uživateli modelovat a analyzovat 3D konstrukci složenou z jakýchkoliv konstrukčních prvků: pruty a desky (desky, stěny, skořepiny). |
Poznámka: Položka Konstrukce je povinná a uživatel musí zvolit jednu z nabízených variant.
Tato položka říká programu, který materiál bude v modelu zastoupen. Výhodou předem provedeného výběru materiálu je to, že dílčí funkce programu budou vědět, o jaký materiál se uživatel zajímá. Díky tomu nebude program nabízet funkce, které pracují s materiálem, jež si uživatel nevybral.
Pokud uživatel později během práce zjistí, že potřebuje i jiný typ materiálu, jednoduše otevře dialog základního nastavení a potřebný materiál si přidá. Dílčí funkce programu potom odpovídajícím způsobem rozšíří svoji nabídku.
Poznámka: Na začátku práce s projektem je vždy nutno vybrat alespoň jeden typ materiálu.
Od verze 17.0. je možné použít nové zobrazení výsledků. Tuto možnost lze nastavit v základním nastavení projektu.
|
v16 a starší |
vzhled výsledků odpovídá vzhledu v předchozích verzích |
|
výchozí |
nové rozšířené požnosti kreslení a nastavení výsledků |
Poznámka: Prostředí pro vyhodnocení výsledků "výchozí" pokrývá lineární výpočet (kromě předpětí), lineární stabilitu, nelineární výpočet (lokální nelinearity prutů, geometrická nelinearita, počáteční deformace a zakřivení) a modální analýzu. Jsou podporovány posudkypodle eurokódů pro beton a ocel. Po výpočtu prosím zkontrolujte obsah vašeho inženýrského reportu. Pokud chcete použít jiné typy výpočtů, změňte si prosím prostředí na v16 a starší.
Více informací zde : "Prostředí pro vyhodnocení výsledků "výchozí" "
Uživatel si volí takovou podobu uživatelského rozhraní, která:
nejlépe odpovídá jeho zvyklostem,
nejlépe vystihuje jeho stupeň obeznámenosti s programem,
je v souladu se složitostí zpracovávané zakázky.
|
Standard |
uživatelské rozhraní programu nabízí pouze základní a nejčastěji potřebné funkce a vlastnosti |
|
Rozšířená |
uživatelské rozhraní programu nabízí všechny dostupné funkce a vlastnosti |
|
Jeden |
projekt sestává z jediného modelu |
|
Absence |
projekt může obsahovat dílce, které mohou být v některých fázích analýzy vyloučeny |
Výběr aktuální normy ovlivňuje způsob, jakým program zpracovává data závislá na příslušné technické normě. V praxi volba normy ovlivňuje:
materiály nabízené jako materiály závislé na normě, např. třídy oceli nebo betonu,
postupy, algoritmy a případné parametry, které provádějí nebo řídí posudek konstrukce.
Poznámka: Volba určité národní technické normy může ovlivnit také vzhled a i funkcionalitu různých funkcí. Například funkce jako Zatěžovací stav a Zatěžovací skupina mají řadu parametrů závislých na zvolené normě projektu. To znamená, že tyto funkce nabízejí jisté parametry pro ČSN a jiné parametry pro např. Eurocode. Také funkcionalita některých funkcí či servisů může být dotčena zvolenou normou.
Postup nastavení parametrů je stejný jako pro další parametry projektu.
