Základová patka

Předpoklady

Aby bylo možné navrhovat základové patky, je nutné nastavit odpovídající volbu v dialogu Data o projektu.

Dílčí součinitele spolehlivosti

Dílčí součinitele spolehlivosti pro kombinace jsou definovány ve správci národních příloh. Ten se otevře z dialogu pro nastavení základních dat projektu.

K dispozici jsou součinitele pro Sadu B kombinace EN-MSP (STR/GEO) v EN 1990 [Ref. 4]. Kromě toho pro geotechnickou analýzu je třeba podporovat Sadu C. Proto je nastavení kombinací rozšířeno následujícím způsobem:

Sada C má následující výchozí hodnoty:

Součinitel spolehlivosti

Výchozí nastavení (Sada C)

Dílčí součinitel stálého zatížení - nepříznivý

1,00

Dílčí součinitel stálého zatížení - příznivý

1,00

Dílčí souč. pro účinky předpětí - příznivý

1,00

Dílčí souč. pro účinky předpětí - nepříznivý

1,20

Dílčí součinitel řídicí nahodilé zatížení

1,30

Dílčí souč. doprovázející nahodilé zatížení

1,30

Dílčí součinitel pro účinky smršťování

1,00

Všimněte si, že Redukční součinitel není pro sadu C k dispozici.

Nové kombinace MSÚ

Je přidána nová kombinace: EN-MSP (STR/GEO) Sada C

Tato kombinace používá stejná pravidla jako EN-MSÚ (STR/GEO) Sada B s výjimkou následujícího:

Pro tuto kombinaci není použito nastavení pro '6.10' nebo '6.10a & 6.10b'. Pro tuto kombinaci se vždy použije '6.10'.

Součinitele spolehlivosti se uvažují ze sloupce pro Sadu C z dialogu pro nastavení kombinací.

Automatické skupiny výsledků (třídy)

Ve výchozím nastavení vytváří SCIA Engineer tyto skupiny:

Automaticky se generuje nová skupina: GEO. Tato skupina obsahuje všechny kombinace typů:

EN-MSÚ (STR/GEO) Sada B

EN-MSÚ (STR/GEO) Sada C

Skupina se generuje pouze pokud je ve funkcionalitě v nastavení projektu zaškrtnuta možnost 'Podloží'

Pokud není žádná z těchto kombinací dostupná, skupina se nevytvoří.

Pokud je k dispozici pouze jeden typ těchto kombinací, vygeneruje se skupina pouze s těmito kombinacemi.

Kombinace Sady C se použije speciálně pro geotechnický návrh podle návrhového přístupu 1. Proto se nepřidá k výchozím skupinám pro kombinace MSÚ, ale pouze do skupiny Zemina.

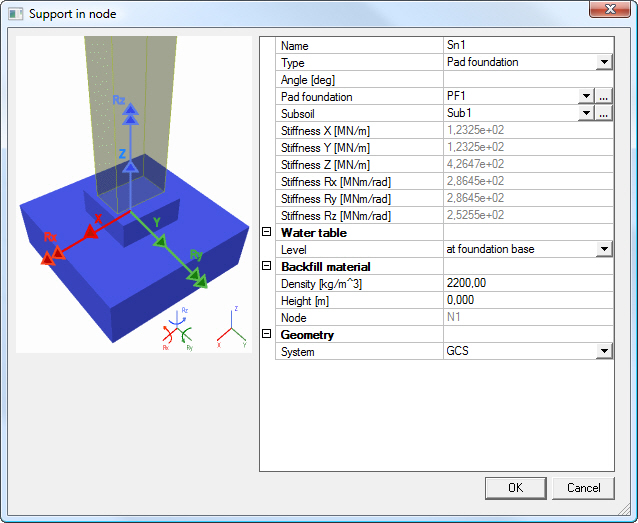

Zadání základové patky

Hladina podzemní vody

Skupina Hladina podzemní vody obsahuje úroveň vody:

Výchozí možnost je bez vlivu.

Zásypový materiál

Zásypový materiál má následující položky:

hustota = určuje hustotu zeminy nad základovou patkou nebo pasem

výška = definuje výšku horní vrstvy zeminy.. Výška se měří od horního povrchu základové patky.

Položka Výška [m] ve skupině Zásypový materiál povoluje zadat kladnou i zápornou hodnotu. Záporná hodnota znamená, že zemina je níže než základová patka.

Tuhosti

Tuhosti se počítají programem automaticky.. Použité vzorce najdete v teoretickém manuálu na straně 16 - v příloze:. Tuhost základové patky

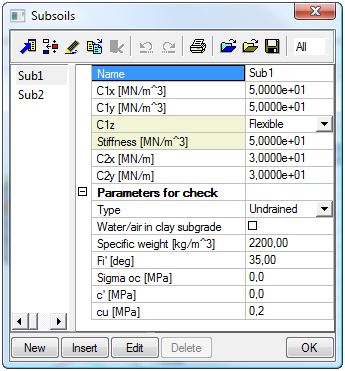

Parametry podloží

V porovnání s předchozími verzemi programu byly některé parametry podloží přejmenovány, aby odpovídaly konvencím Eurokódu.

Starý text

Nový text

Fic [deg]

Fi’ [deg]

Cc[MPa]

c’[MPa]

Ccu [Mpa]

cu [Mpa]

Navíc byla přidána nová zaškrtávací položka Voda/vzduch v jílové vrstvě.

Servis pro geotechniku

Servis pro geotechniku obsahuje položky:

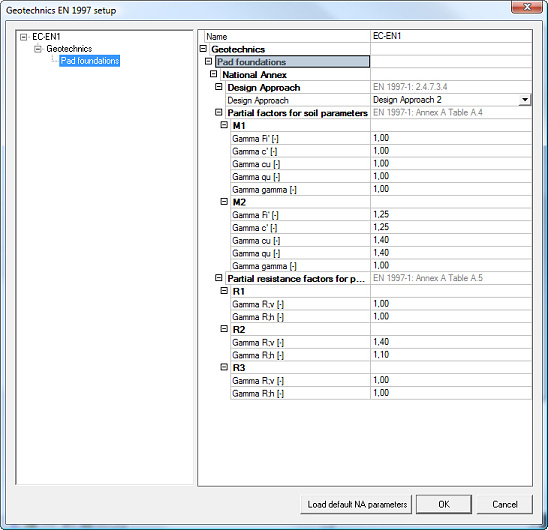

Nastavení pro geotechniku

Nastavení pro geotechniku má stejný vzhled jako dialogy pro nastavení parametrů návrhu ocelových, hliníkových a dalších konstrukcí. Další informace o parametrech naleznete v teoretickém manuálu.

Součinitele eliminace reakce podpory

Skupina Součinitele eliminace reakce podpory umožňuje uživateli specifikovat reakci podpory zadáním násobitele. Tato vstupní pole jsou omezena na hodnoty mezi 0 a 1.

Ve výchozím nastavení plně působí všechny podpory (součinitele jsou 1,00). Tyto součinitele se použijí v případě, kdy uživatel například modeluje základovou patku a vynechává další prvky základu jako např. věnec. Uživatel může zadat, že pouze 50 % reakce se použije pro návrh základové patky, protože druhých 50 % převezme věnec.

Maximální hodnota excentricity

Skupina Maximální hodnota excentricity dovoluje zadat maximální povolenou excentricitu ve funkci šířky. Uživatel si volí mezi hodnotami 1/3, 1/6 a bez omezení.

Známá únosnost zeminy

Zaškrtávací políčko Známá únosnost zeminy, použít Sigma oc lze použít k přepsání výpočtu únosnosti podle EN 1997-1. Místo výpočtu se použije zadaná hodnota Sigma oc.

Ve výchozím nastavení není políčko zaškrtnuto.

Upozorňujeme, že tato analýza není podle EN 1997-1.

Dále pak, tlačítkem Národní příloha v dialogu pro nastavení dat projektu lze zadat parametry týkající se národní přílohy.

Skupina Návrh podle přístupu EN 1997-1: 2.4.7.3.4 nabízí tři možnosti:

Přístup k návrhu určuje, jaká se použije sada kombinací, součinitele bezpečnosti a součinitele únosnosti.

Pozn.: Přístup k návrhu je nabízen zde ne na obecné záložce, protože národní příloha může stanovit různé přístupy pro různé typy základu (např. přístup 1 pro základové patky a přístup 3 pro pilotové základy apod.).

Skupina Dílčí součinitele pro zeminu obsahuje součinitele spolehlivosti podle tabulky A.4. Ukázány jsou dvě sady: M1 & M2. Tyto sady mají následující výchozí hodnoty:

Součinitel spolehlivosti

M1

M2

Gama Fi’

1,00

1,25

Gama c’

1,00

1,25

Gama cu

1,00

1,40

Gama qu

1,00

1,40

Gama gama

1,00

1,00

Skupina Dílčí součinitele únosnosti pro základové patky obsahuje součinitele spolehlivosti podle tabulky A.5. Ukázány jsou tři sady: R1, R2 & R3. Tyto sady mají následující výchozí hodnoty:

Součinitel pevnosti

R1

R2

R3

Gama R;v

1,00

1,40

1,00

Gama R;h

1,00

1,10

1,00

Funkce pro posudek stability základové patky

Okno vlastností pro posudek stability základové patky umožňuje posudky výhradně pro skupiny výsledků.

Standardně se použije sada GEO.

Pokud není v projektu žádná skupina výsledků, je pole se skupinou prázdné.

Výběr se v tomto případě vztahuje k entitám základových patek.

Tlačítka akcí provádějí aktualizaci, náhled a AutoDesign.

Při provádění posudků závisí použité součinitele bezpečnosti na přístupu zvoleném v nastavení pro geotechniku.

Pro návrhový přístup 1 musí skupina použitá v posudku obsahovat alespoň jednu kombinaci od každého následujícího typu:

V případě, že skupina, pro kterou se provádí posudek nesplňuje tento požadavek, není posudek proveden a je zobrazeno varování.

„Poznámka: Pro návrhový přístup 1 musí skupina výsledků obsahovat alespoň jednu kombinaci od každého následujícího typu:

Vybraná skupina nesplňuje tento požadavek, upravte prosím obsah skupiny.“

Pro návrhový přístup 2 & 3 nejsou na obsah skupiny žádné požadavky.

Posudek základové patky

Obecně lze provádět tři oddělené posudky:

Ve speciálních případech se místo těchto tří posudků provádí tzv. Posudek nadzvednutí.

Předtím, než je možno provést kterýkoli z posudků, je třeba v závislosti na zvoleném návrhovém přístupu stanovit požadované součinitele spolehlivosti a únosnosti.

Dále je třeba určit svislé návrhové zatížení Vd , vodorovné návrhové zatížení Hd a efektivní geometrii patky.

V následujících odstavcích jsou popsány jednotlivé posudky.

Posudek únosnosti

Posudek únosnosti se provádí podle [Ref.1] čl. 6.5.2 a Příloha D

Únosnost Rd závisí na tom, zda je zemina odvodněná nebo neodvodněná.

Pokud uživatel „zná“ únosnost zeminy, použije se namísto výpočtu Rd přímo hodnota ze vstupních dat.

Posudek sesuvu

Posudek sesuvu se provádí podle [Ref.1] čl. 6.5.3

Únosnost proti sesuvu Rd závisí na tom, zda je zemina odvodněná nebo neodvodněná.

Hodnota Rp,d představuje kladný účinek zemního tlaku po stranách základu. Protože na tento efekt nelze spoléhat, bere se tato hodnota nulová [Ref. 2].

Posudek excentricity

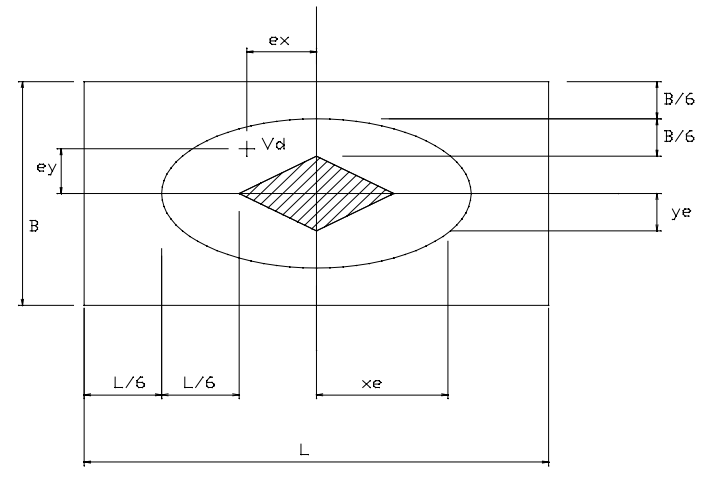

EC7 stanoví ve čl. 6.5.4, že pro zatížení působící s velikou excentricitou jsou vyžadována speciální opatření.

Podle [Ref. 3] se to provede posouzením, jestli návrhové zatížení leží uvnitř kritické elipsy nebo kritického kosočtverce.

Posudek nadzvednutí

Pokud je svislé návrhové zatížení Vd záporné, značí to, že základová patka je tažená a může tak být nadzvednuta ze země.

Je důležité si uvědomit, že tento posudek se provádí namísto výše uvedených tří posudků.

Stanovení návrhových hodnot

Posudek se provádí pro skupinu výsledků.

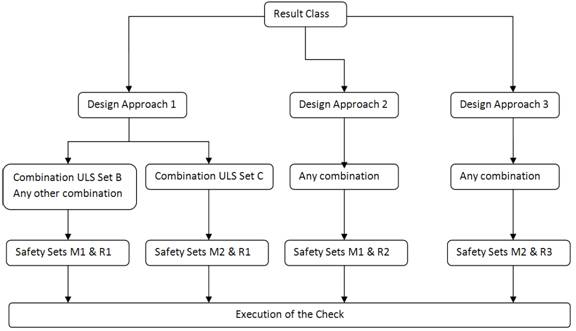

V závislosti na návrhovém přístupu zvoleném v Dialogu nastavení geotechnického návrhu jsou sady součinitelů spolehlivosti načteny podle následujícího klíče:

Pro Návrhový přístup 1 závisí sady součinitelů na typu kombinace.

Pro kombinace typu N-MSÚ (STR/GEO) Sada B se použijí sady M1 & R1.

Pro kombinace typu N-MSÚ (STR/GEO) Sada C se použijí sady M2 & R1.

Pro všechny ostatní kombinace se použijí sady M1 & R1.

Pro Návrhový přístup 2 se ve všech případech použijí sady M1 & R2.

Pro Návrhový přístup 3 se ve všech případech použijí sady M2 & R3.

Poznámka 1: Normová kombinace se vnitřně rozdělí na různé lineární kombinace. Posudek se provádí pro tyto lineární kombinace. Je proto důležité vědět, z jaké typu normové kombinace byla lineární kombinace vygenerována a podle toho použít příslušné sady součinitelů.

Poznámka 2: Skupina výsledků může samozřejmě také obsahovat zatěžovací stavy a nelineární kombinace. Ty se v posudku objevují označené jako „jakákoli kombinace“.

S využitím výše uvedené informace se součinitele spolehlivosti načtou z nastavené geotechniky a pak lze stanovit návrhové hodnoty vlastností zeminy.

Návrhová hodnota

Vzorec

Kde:      φ’ se načte z knihovny podloží

γφ’ se načte z nastavení geotechniky

Kde:      c’ se načte z knihovny podloží

γc’ se načte z nastavení geotechniky

Kde:      cu se načte z knihovny podloží

γcu načte z nastavení geotechniky

Kde:      γ’ objemová tíha se načte z knihovny

γ γ se načte z nastavení geotechniky

Kde:     γBackfill tíha načtená ze vstupních dat základové patky

γ γ se načte z nastavení geotechniky

Konečný součinitel spolehlivosti zohledňuje součinitel spolehlivosti pro tíhu základové patky a výplňového materiálu. Tento součinitel spolehlivosti se uvažuje jako součinitel spolehlivosti pro stálé zatížení pro uvažovanou kombinaci, např.: gG.

Stálé zatížení lze uvažovat jako příznivé nebo nepříznivé. Příslušný součinitel spolehlivosti se určí následovně.

-          Součinitel spolehlivosti prvního stálého zatěžovacího stavu s rozloženými kombinacemi se bere jako gG . Tímto způsobem se pro každý typ kombinace (normovou, lineární, obálkovou, nelineární ...) určí správná hodnota.

-          Pokud rozložená kombinace nemá stálý zatěžovací stav, gG se uvažuje hodnotou 1,00.

Stanovení efektivní geometrie

Dalším krokem posudku je stanovení efektivní geometrie základové patky.

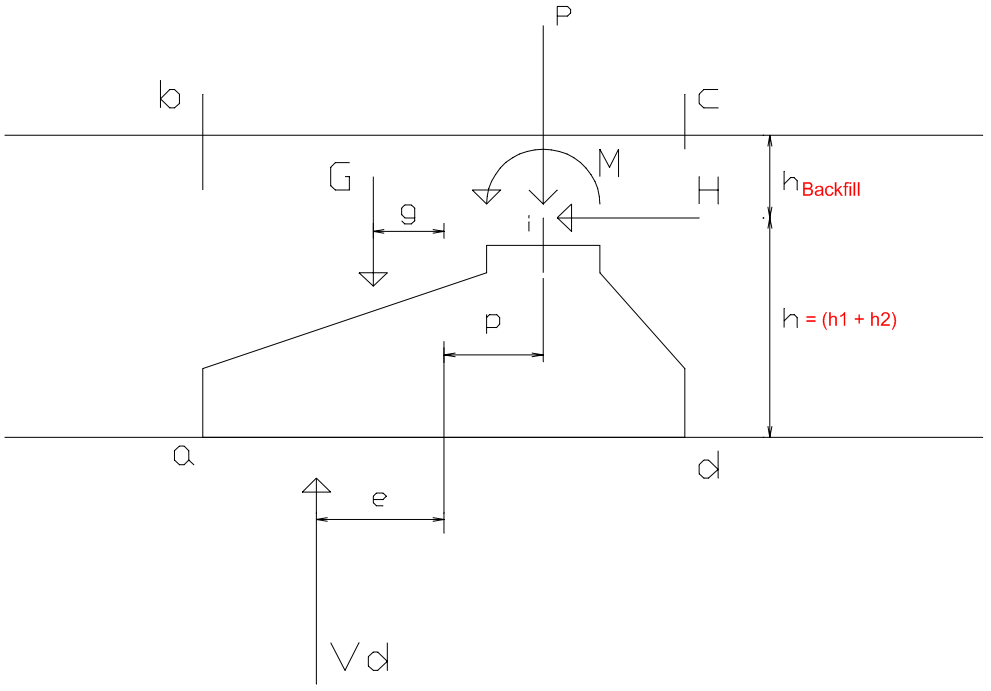

Následující obrázek ilustruje různá zatížení působící na základovou patku.

V obrázku jsou použita tato pootočení:

Akce

Info

G

Tíha patky a zásypového materiálu uvnitř oblasti abcd.

g

Bod působení zatížení pro zatížení G, vztažený ke středu |základové spáry

P

Svislá reakce Rz v podpoře.

p

Bod působení zatížení pro zatížení P, vztažený ke středu |základové spáry

Tato hodnota se načte jako excentricita ex a ey z knihovny základových patek.

H

Vodorovná reakce Rx nebo Ry v podpoře.

h

=(h1 + h2)

Bod působení zatížení vodorovného zatížení H vztažený k základové spáře.

Kde h1 a h2 se načtou z knihovny základových patek.

M

Momentová reakce Rx nebo Ry v podpoře.

Vd

= G + P

Mezní svislé zatížení na základovou spáru včetně tíhy základu a zásypového materiálu.

e

Bod působení zatížení pro zatížení Vd vztažený ke středu |základové spáry.

Reakce Rx, Ry, Rz, Mx, My je třeba vynásobit součinitelem eliminace reakce podpory.

Excentricita e se spočte následujícím způsobem:

Pro obecný 3D případ vypadá rovnice takto:

Tíha G

Tíha G sestává ze tří částí:

1)     Tíha patky, GBlock

Závisí na tvaru patky (prizmatický nebo pyramida), rozměrech a také na hustotě gBlock materiálu patky.

Všechna tato data se načtou z knihovny základových patek.

Hustota patky závisí na hladině podzemní vody.

·         Hladina vody

·         Hustota bloku

Bez vlivu

γBlock

v základové spáře

γBlock

v úrovni povrchu

(γBlockγW)

Hustota vody gW se uvažuje 9,81 kN/m³

2)     Tíha zásypového materiálu v okolí h2, Gzásyp,okolí

Závisí na tvaru patky (prizmatický nebo pyramida), rozměrech a také na hustotě zásypového materiálu.

Všechna data o patce se načtou z knihovny základových patek.

Hustota zásypu závisí na hladině podzemní vody.

·         Hladina vody

·         Hustota zásypu

Bez vlivu

γzásyp,d

v základové spáře

γzásyp,d

v úrovni povrchu

(γzásyp,dγW)

Hustota vody gW se uvažuje 9,81 kN/m³

3)     Tíha zásypu nad základovou patkou, Gzásyp,nad

Ta závisí na výšce a hustotě zásypu stanovených při zadání základové patky.

Povšimněte si, že výška zásypu může být i záporná. Záporná hodnota znamená, že zemina je níže než základová patka.

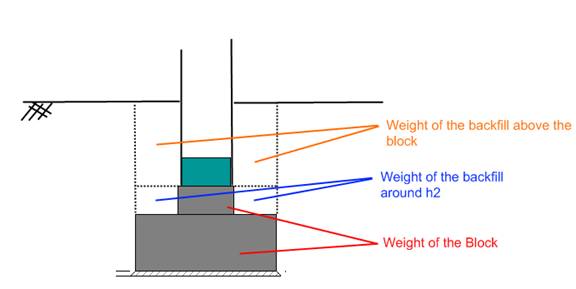

Zmiňované tři části jsou ukázány na následujícím obrázku:

Návrhová hodnota celkové tíhy G se spočte jako:

Gd = gG * [GBlock + Gzásyp,okolí + Gzásyp,nad]

Kde gG je součinitel spolehlivosti stálého zatížení pro uvažované kombinace.

Vzdálenosti gx & gy

Pomocí tíhy a objemu se určí těžiště patky a zásypu. Vzdálenosti gx a gy se pak spočtou jako vzdálenosti tohoto těžiště od těžiště základové patky.

Efektivní geometrie

V posledním kroku se s pomocí excentricit ex a ey spočte efektivní geometrie základové patky:

L1 = A – 2 * |ex|

L2 = B – 2 * |ey|

Kde A & B se načtou z knihovny základových patek.

B’ = min (L1 ; L2)

L’ = max (L1 ; L2)

A’ = B’ * L’

Pokud vyjde B’ < 0 m nebo L’ < 0 m, je geometrie nekorektní.

V takovém případě se posudek neprovede a ve výstupu se objeví varování:

„Upozornění: Posudek nemohl být proveden kvůli nekorektním rozměrům efektivní geometrie. Zkontrolujte prosím základní rozměry základové patky.“

Zvodněná (neodvodněná) únosnost

Vzorce v tomto odstavci se používají v případě, že políčko Typ v knihovně podloží je nastaveno na „neodvodněné“.

Návrhová hodnota neodvodněné únosnosti se spočte:

Hodnota

Vzorec

cud

Viz dříve v této kapitole.

bc

Naklonění základové patky (v programu je vždy vodorovná základna)

= 1,00

sc

Tvar základu (obdélník)

ic

Náklon zatížení způsobený vodorovným zatížením Hd.

a Hd≤ A’ * cud

Pokud Hd > A’ * cud hodnotu ic lze nastavit na 0,5

Hd

Výsledné vodorovné zatížení

Hx

Vodorovná reakce v podpoře Rx.

Hy

Vodorovná reakce v podpoře Ry.

B’

Efektivní šířka.

L’

Efektivní délka.

A’

Efektivní plocha.

q

Přitížení v základové spáře [Ref. 5]

=(h1 + h2 + hzásyp)* gzásyp,d

Kde:

h1 & h2 se načtou z knihovny základových patek.

hzásyp se načte ze zadání základové patky

gzásyp,d viz dříve v této kapitole.

gR,v

Součinitel únosnosti se načte z nastavení geotechniky.

Odvodněná únosnost

Vzorce v tomto odstavci se používají v případě, že políčko Typ v knihovně podloží je nastaveno na „odvodněné“.

            Návrhová hodnota odvodněné únosnosti se spočte:

Hodnota

Vzorec

cd

Viz dříve v této kapitole.

Nc

Součinitel únosnosti

Nq

Součinitel únosnosti

Ng

Součinitel únosnosti

bc

Naklonění základové patky (v programu je vždy vodorovná základna)

= 1,00

bq

Naklonění základové patky (v programu je vždy vodorovná základna)

= 1,00

bγ

Naklonění základové patky (v programu je vždy vodorovná základna)

= 1,00

sc

Tvar základu (obdélník)

sq

Tvar základu (obdélník)

sγ

Tvar základu (obdélník)

ic

Náklon zatížení způsobený vodorovným zatížením Hd.

iq

Náklon zatížení způsobený vodorovným zatížením Hd.

ig

Náklon zatížení způsobený vodorovným zatížením Hd.

m

mL

mB

q

Úhel vodorovného zatížení Hd se směrem L'

Viz dříve v této kapitole.

B’

Efektivní šířka - viz dříve v této kapitole.

L’

Efektivní délka - viz dříve v této kapitole.

A’

Efektivní plocha - viz dříve v této kapitole.

Hd

Výsledné vodorovné zatížení

Hx

Vodorovná reakce v podpoře Rx.

Hy

Vodorovná reakce v podpoře Ry.

Vd

Viz dříve v této kapitole.

q’d

Efektivní přitížení v základové spáře [Ref. 5]

Kde:

h1 & h2 se načtou z knihovny základových patek.

hzásyp se načte ze zadání základové patky

γt závisí na hladině podzemní vody:

Hladina vody

γt

Bez vlivu

γzásyp,d

v základové spáře

γzásyp,d

v úrovni povrchu

(γzásyp,dγW)

γzásyp,d viz dříve v této kapitole.

γW se uvažuje jako 9,81 kN/m³

Efektivní hustota zeminy pod úrovní základové spáry

závisí na hladině podzemní vody:

·         Hladina vody

· γd

Bez vlivu

γd

v základové spáře

(γdγW)

v úrovni povrchu

(γdγW)

γd viz dříve v této kapitole.

γW se uvažuje jako 9,81 kN/m³

γR,v

Součinitel únosnosti se načte z nastavení geotechniky.

Známá únosnost podloží

Pokud je známa únosnost podloží, lze její hodnotu použít přímo bez nutnosti výpočtu podle EC7.

Tento postup se použije, pokud je v nastavení geotechniky zvolena možnost Známá únosnost zeminy, použít Sigma oc.

Návrhová hodnota únosnosti se spočte:

Hodnota

Vzorec

A’

Efektivní plocha - viz dříve v této kapitole.

σod

Návrhová hodnota přípustné únosnosti podloží se uvažuje jako soc

σoc

Načte se z knihovny podloží.

Únosnosti proti sesuvu

Únosnosti proti sesuvu závisí na podmínkách v podloží.

a)     Pokud je Typ v knihovně podloží nastaven na Neodvosněné.

Hodnota

Vzorec

cud

Viz dříve v této kapitole.

A’

Efektivní plocha - viz dříve v této kapitole.

γR,h

Součinitel únosnosti se načte z nastavení geotechniky.

Je-li v knihovně podloží zaškrtnuta volba Voda/vzduch v jílové vrstvě, je hodnota Rd omezena následujícím způsobem:

Hodnota

Vzorec

Vd

Viz dříve v této kapitole.

a)    Pokud je Typ v knihovně podloží nastaven na Odvosněné.

Hodnota

Vzorec

Vd

Viz dříve v této kapitole.

δd

Návrhový úhel vnitřního tření v základové spáře

Závisí na podmínkách betonáže zadaných v kknihovně základových patek:

·         Podmínky betonáže

·         dd

Prefabrikovaný

Na stavbě

Viz dříve v této kapitole.

γR,h

Součinitel únosnosti se načte z nastavení geotechniky.

Posudek excentricity

Aby se zamezilo zvláštním opatřením podle článku 6.5.4, excentricita zatížení nesmí překročit 1/3 nebo 1/6 šířky.

Maximální hodnota excentricity se stanoví v nastavení geotechniky.

a)     Je-li maximální excentricita nastavena na 1/3


b) Je-li maximální excentricita nastavena na 1/6

Hodnota

Vzorec

ex

Viz dříve v této kapitole.

ey

Viz dříve v této kapitole.

A

Načte se z knihovny základových patek.

B

Načte se z knihovny základových patek.

c)     Je-li maximální excentricita nastavena na Neomezeno

V tomto případě není excentricita nijak omezena. Jednotkový posudek ja nastaven hodnotu 0,0.

Posudek nadzvednutí

Pokud je svislé návrhové zatížení Vd záporné, značí to, že základová patka je tažená a může tak být nadzvednuta ze země.

Posudek nadzvednutí lze zapsat

Hodnota

Vzorec

P

Svislá reakce Rz - viz dříve v této kapitole.

Gd

Tíha základu a zásypu - viz dříve v této kapitole.

Výstup

K dispozici je stručný i podrobný výstup.

Jednotkový posudek překračující hodnotu 1,00 je vytištěn tučně.

AutoDesign

K optimalizaci základové patky se použijí optimalizaci citlivosti a rastr podobně jako je tomu u optimalizace ocelových konstrukcí.

Optimalizace lze spustit z posudku stability i z nabídky celkové optimalizace.

Pro každý ze tří hlavních posudků lze nastavit horní limity.

-          Maximální posudek pro únosnost

-          Maximální posudek pro únosnost proti sesuvu

-          Maximální posudek pro excentricitu

Ve výchozím nastavení jsou maximální hodnoty pro všechny tři posudky nastaveny na hodnotu 1,00. Všechna tato vstupní pole povolují zadání pouze kladné hodnoty.

Pro každý z uvedených posudků je uvedeno pole Maximální jednotkový posudek, které obsahuje aktuální hodnotu jednotkového posudku.

Na obrázku je ukázána geometrie základové patky převzatá z knihovny základových patek. Stejně jako pro ocelové prvky, změny rozměrů během optimalizace jsou znázorněny na obrázku.

Tlačítko Změnit základovou patku otevře knihovnu základových patek, kde lze patku upravit nebo vybrat jiný typ patky. Toto tlačítko pracuje stejně jako tlačítko Upravit v optimalizaci ocelových prvků.

Tlačítka Další dolů a Další nahoru pracují podobně jako pro ocelové prvky - zvolen parametr je zvětšen nebo zmenšen o jeden krok.

Funkce Vyhledat optimální pracuje opět stejně jako pro ocelové prvky - zvolený parametr je optimalizován.

Výběrová položka Směr pracuje opět jako pro ocelové prvky. Uživatel může zvolit „Nahoru & dolů“ a AutoDesign potom pracuj oběma směry. Nebo lze vybrat „Pouze nahoru“ a AutoDesign pak daný parametr pouze zvětšuje. Výchozí nastavení je „Nahoru & dolů“.

Výběrová položka Parametr umožňuje nastavit, který parametr se má optimalizovat. Uživatel si může zvolit libovolný rozměr základové patky nebo může vybrat variantu Pokročilý AutoDesign, která optimalizuje několik parametrů najednou (citlivost).

Parametry jsou A, B, h1, h2, h3, a, b, ex a ey.

Ve výchozím nastavení je vybrán parametr A.

Optimalizační rastr má stejný vzhled jako pro ocelové prvky s výjimkou sloupce Třídit podle, který zde chybí.

Rastr jako takový pracuje opět jako pro ocelové prvky.

K parametru lze přiřadit seznam rozměrů. Při optimalizaci se pak použijí pouze hodnoty z tohoto seznamu.

Tlačítko Nastavit hodnotu se použije k úpravě zvoleného parametru z rastru. Podobně jako u ocelových prvků zobrazený dialog závisí na tom, zda byl ke zvolenému parametru přiřazen seznam hodnot.

Všechny parametry v rastru lze snadno vybrat či „odvybrat“ pomocí tlačítka Označit/odoznačit vše.

U parametrů lze definovat jejich vztah k jiným parametrům. Funkce Otestovat vztahy otestuje, zda nebyly vytvořeny nějaké smyčky mezi parametry.

Důležitá poznámka: u ocelových prvků probíhá při spuštění AutoDesignu několik testů platnosti, např. automatická kontrola vztahů. To samé platí pro optimalizaci základové patky.

Pokročilý AutoDesihn využívá citlivostní algoritmus.

-          V každé iteraci je každý parametr měněn samostatně podle pro něj zadaných kroků a je posouzeno, která změna má na využití základové patky největší vliv. Tato změna je pak použita.

Postup se pak opakuje v další iteraci. Toto se opakuje, dokud není jednotkový posudek základové patky   menší než 1,00.

-          Jakmile se hodnota posudku dostane pod hodnotu 1,00, stejný přístup (samostatné změny jednotlivých parametrů) se použije ještě jednou, ale tentokráte je cílem dostat se k hodnotě 1,00 co nejblíže, avšak bez jejího překročení. To znamená, že parametry jsou v tomto kroku zmenšovány.

-          Nakonec je dosaženo situace, kdy žádný parametr již nelze zmenšit bez toho, že by jednotkový posudek nepřekročil hodnotu 1,00.. Tak je nalezene optimální řešení.

Reference

[1]

EN 1997-1, Eurokód 7: Navrhování geotechnických konstrukcí - část 1: Obecná pravidla, CEN, 2004

[2]

Frank R., Baudoin C., Driscoll R., Kavvadas M., Krebs Ovesen N., Orr T., Schuppener B., Průvodce normou EN 1997-1 Eurokód 7: Navrhování geotechnických konstrukcí - část 1: Obecná pravidla, CEN, 2004 (v angličtině)

[3]

Schneider K.-J., Bautabellen für Ingenieure, 13. Auflage, Werner Verlag, 1998.

[4]

EN 1990, Eurokód – Zásady navrhování konstrukcí, CEN, 2002.

[5]

Lambe T., Whitman R., Soil Mechanics, MIT, John Wiley & Sons, Inc, 1969.

SCIA web

Downloads

SCIA is part of the Nemetschek group
