Podrobný popis výsledků pro patra a jejich použití naleznete na následujících stránkách:
„Souhrnný výsledek pro patro“ poskytuje výsledky přímo spočítané IRS analýzou (viz Redukovaný výpočtový model). Tato funkce (tento servis) poskytuje výsledky speciálně pro seismickou analýzu budov. Nabízí samostatné výsledky pro patro, například hmotu, těžiště hmoty, přemístění, zrychlení ...

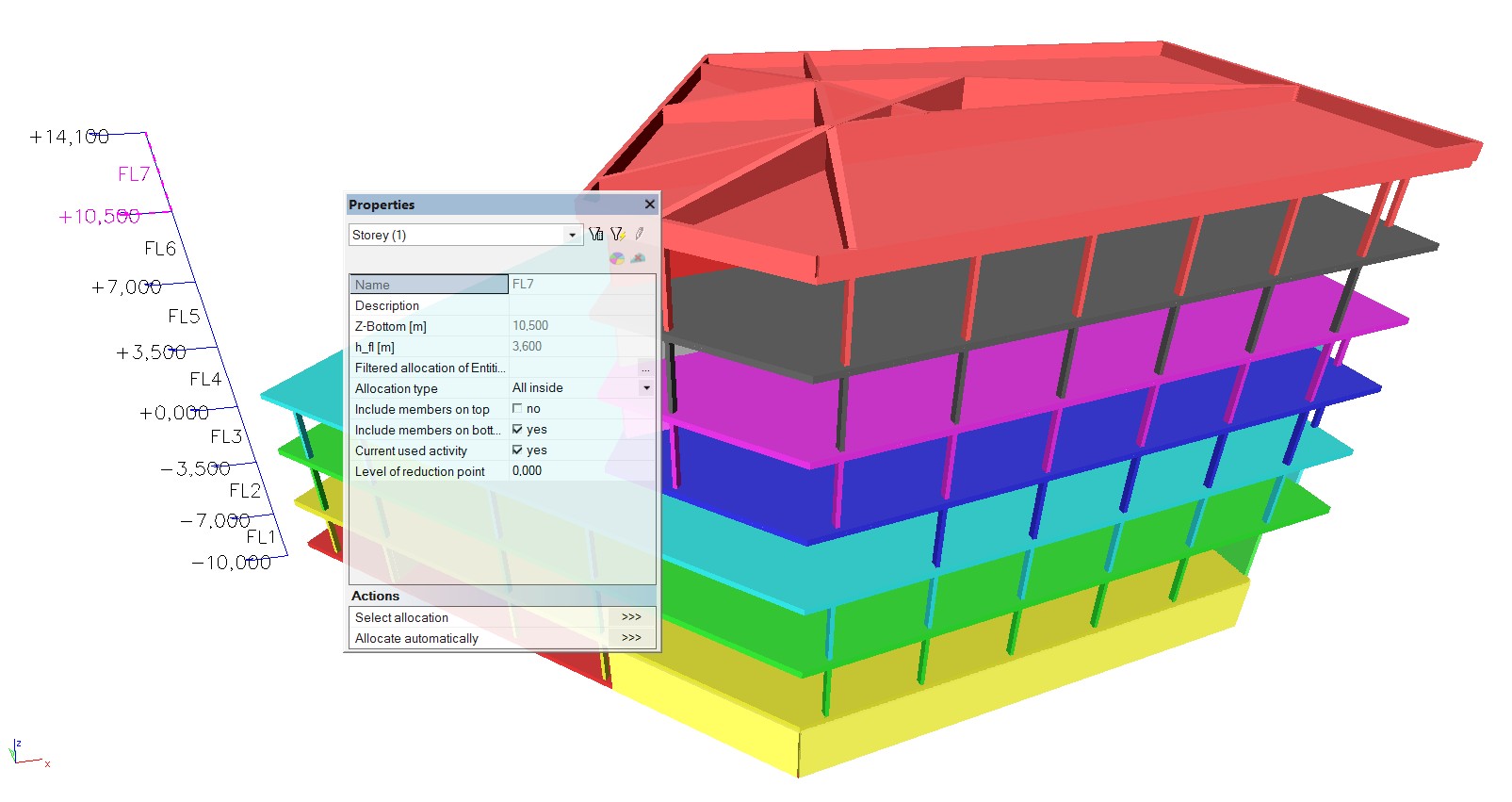

Souhrnný výsledek pro patro je dostupný pouze, pokud je zapnuta redukovaná modální analýza a jsou definována patra.
Typy výsledků:
|
Pro kombinace hmot |
Data o patru: hmoty a těžiště hmot každého patra Přemístění těžiště hmot patra pro vlastní tvar Zrychlení těžiště hmot patra pro vlastní tvar |
|
Pro seizmické zatěžovací stavy |
Přemístění těžiště hmot patra Zrychlení těžiště hmot patra Mezipatrový posun v těžišti hmot |

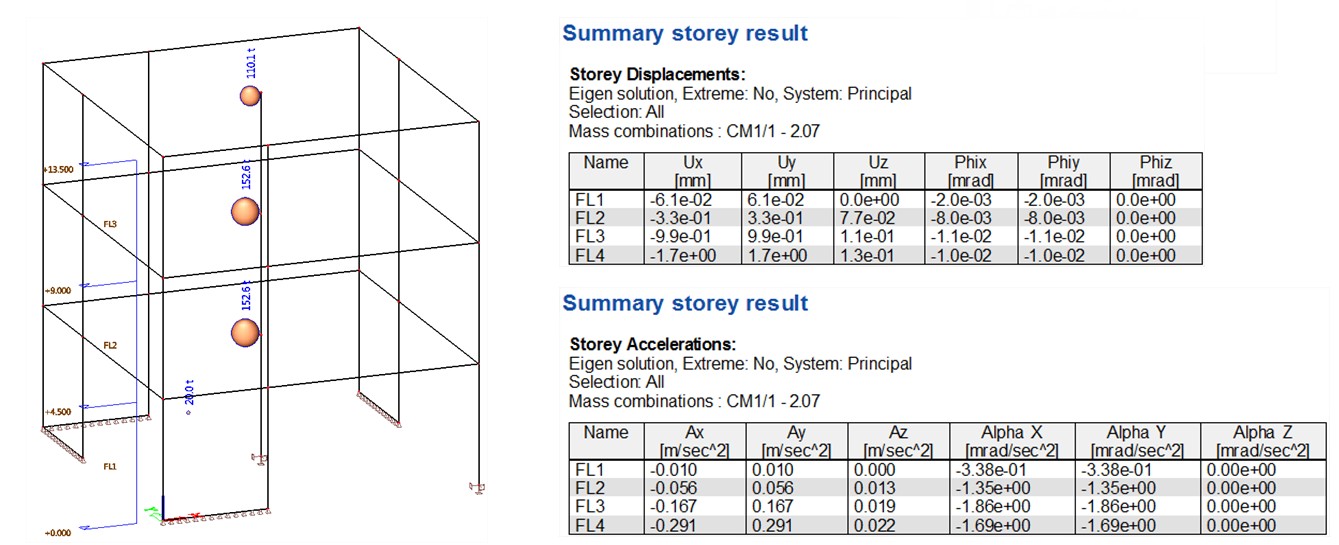

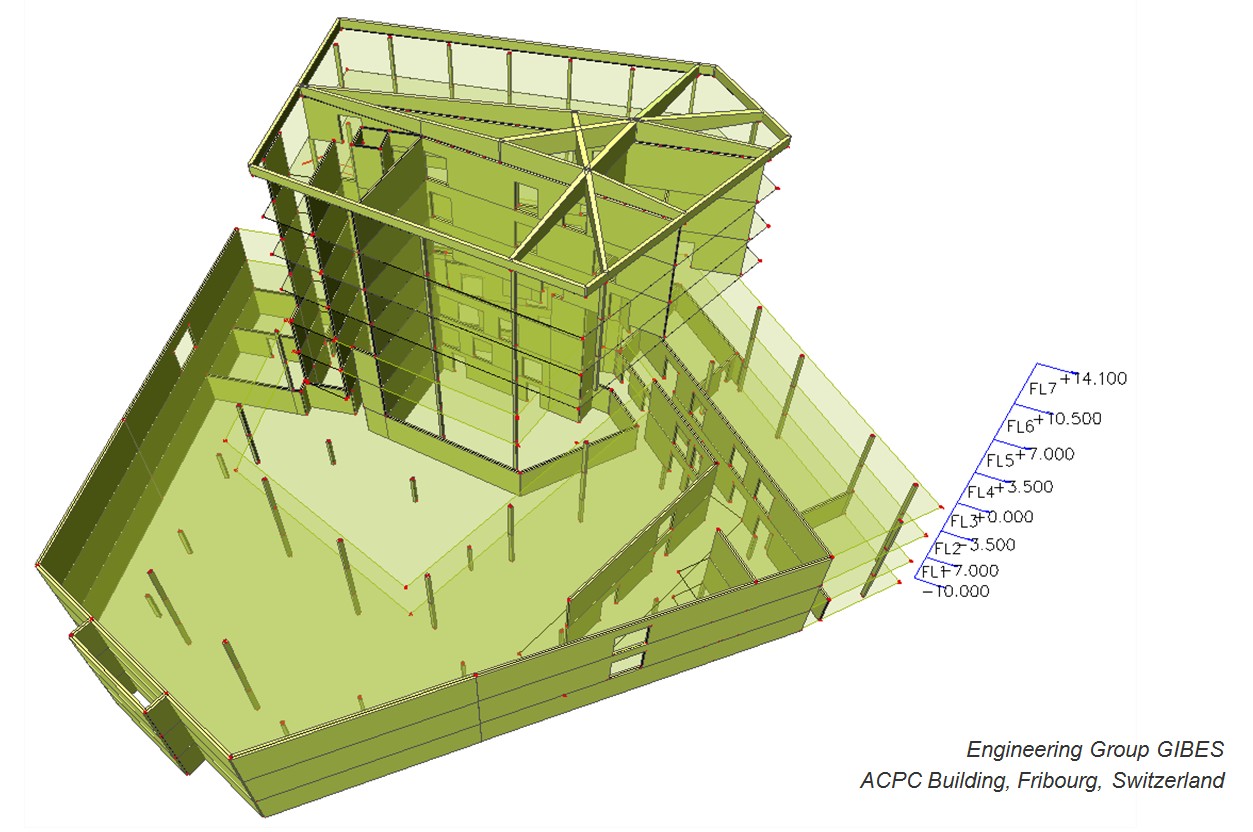

Obrázek: Souhrnný výsledek pro patro

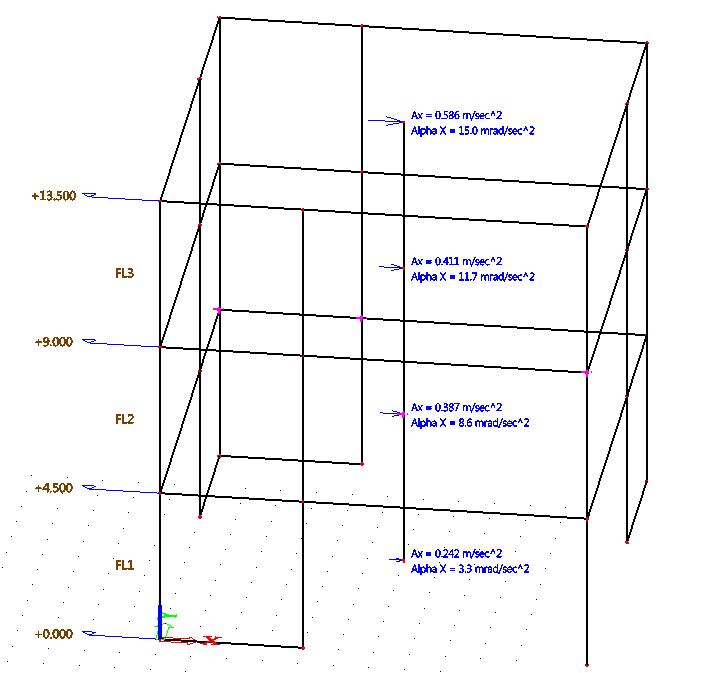

Obrázek: Zrychlení
Servis „Podrobný výsledek pro patro“ nabízí výsledky pro výpočet s plnou sítí. Lze je použít pro výsledky z jakéhokoli lineárního výpočtu bez ohledu na to, zda byl prováděn dynamický výpočet a to s použitím IRS analýzy i bez ní. Dává výsledky ve všech podpůrných dílcích a nabízí jednoduchý výběr dílců v jednotlivých patrech. Výsledky pro stěny a sloupy lze zobrazit najednou. Typické výsledky jsou: vnitřní síly, výslednice na stěně nebo na patře ...
Tip: Před použitím podrobných výsledků se ujistěte, že všechny podpírající dílce budovy jsou řádně přiřazeny do pater. To je důležitým faktorem pro řádné zpracování výsledků pro patra.
|
Vnitřní síly v podporujících dílcích |
Výběr podle patra Extrém po dílci (vždy pro stěny !) Stěny a sloupy na stejném výkresu Jednoduchá volba úrovně řezu Zobrazení průměrné a celkové hodnoty pro stěny Dostupné pro statické a seizmické výsledky Také vhodné např. pro rozpočet zatížení |
|
Výslednice sil v podporujících dílcích |
Výslednice pro všechny stěny na jednom výkresu Smazat zobrazení více komponent + všechny klíčové dříve uvedené body |
|
Výslednice sil v podporujících dílcích pro podlaží |
Výslednice všech podporujících dílců najednou (stěny + sloupy) + všechny klíčové dříve uvedené body |

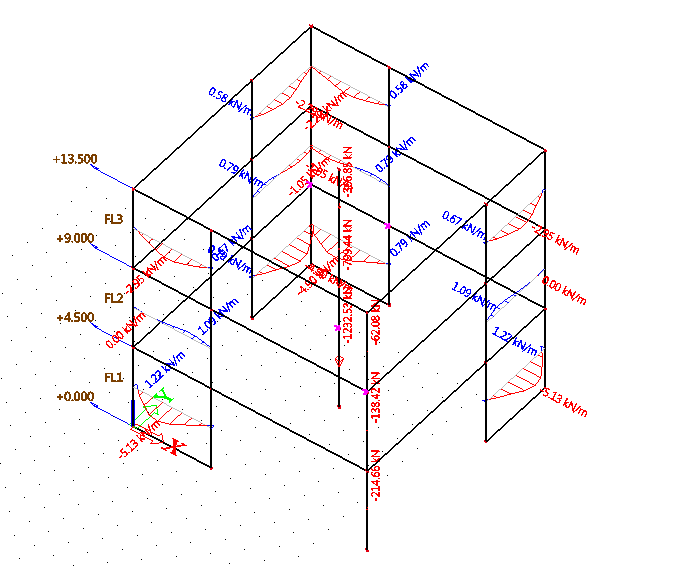

Obrázek: Vnitřní síly
