Vlastnosti patra

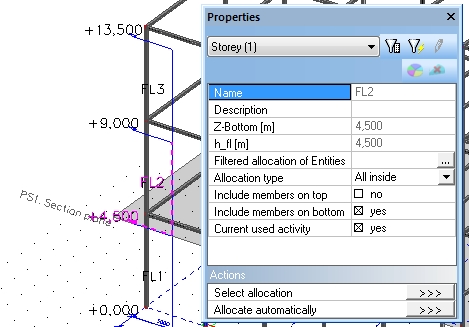

Vlastnosti vybrané úrovně (patra) se zobrazují v dialogu vlastností.

Jméno

jméno úrovně patra

Popis

uživatelem zadaný popis

Z-spodní

výška, kde úroveň patra začíná

h_fl

výška úrovně patra

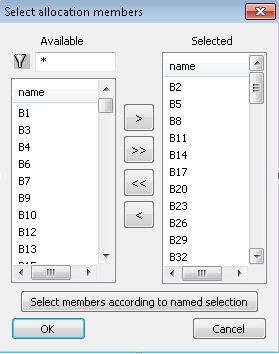

Filtrované přiřazení

seznam přiřazených dílců (k danému patru)

Typ přiřazení: toto je důležité pro automatické přiřazení, protože to definuje, které dílce se přiřadí do patra - jsou tři možnosti:

1. Vše uvnitř - aby byl dílec přiřazen, musí být celý uvnitř úrovně patra (mezi Z-spodní a Z-horní)
2. Část uvnitř - aby byl dílec přiřazen, musí být alespoň malá část dílce uvnitř úrovně patra
3. Větší část uvnitř - aby byl dílec přiřazen, musí být větší část dílce uvnitř úrovně patra

Vložit dílce nahoře: toto je důležité nastavení pro automatické přiřazení, které říká, jestli se dílce na horní hranici (Z-horní) přiřadí

Vložit dílce dole: toto je důležité nastavení pro automatické přiřazení, které říká, jestli se dílce na spodní hranici (Z-spodní) přiřadí

Aktuálně použitá aktivita

je zaškrtnuto, pokud je úroveň použita v aktivitě (viz zvláštní kapitola)

Vyberte přiřazení

přiřazené dílce se v modelu vyberou tímto tlačítkem

Přiřadit automaticky

tímto tlačítkem systém zkontroluje parametry přiřazení a dílce znovu přiřadí

Pokud je do konstrukce přidán nový dílec do místa, které je již součástí patra, přiřazení dílců do pater není automaticky aktualizováno. Uživatel musí klepnout na Přiřadit automaticky.

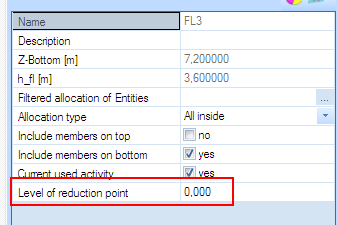

Speciální vlastnost pro seizmicitu

Úroveň redukčního bodu

Tato vlastnost je dostupná pouze, pokud je zapnutá funkcionalita Dynamika / Seizmicita. Více viz zde.
