Soil-in představuje iterační výpočet popsaný v kapitole "Výpočet Soilinu" Lze jej kombinovat s výpočtem seismických zatěžovacích stavů (spektrální analýza. Ve SCIA Engineer lze tento výpočet použít v obou prostředích pro vyhodnocení výsledků, ale s určitými rozdíly, které budou popsány dále.

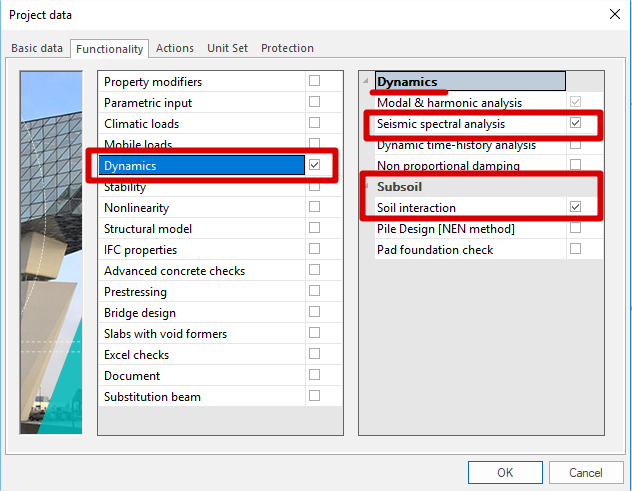

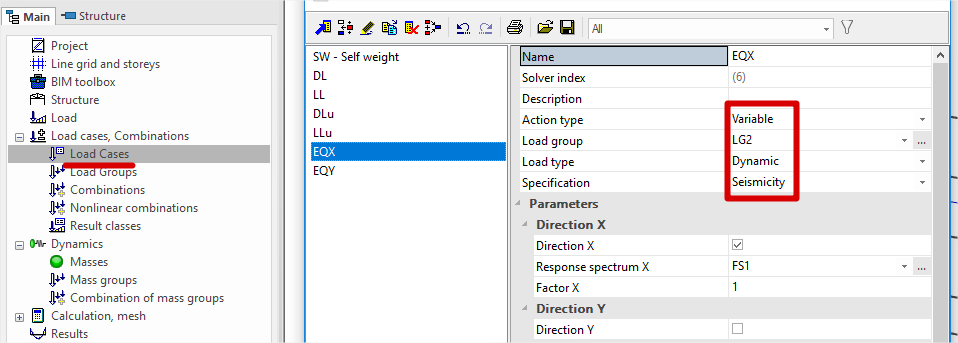

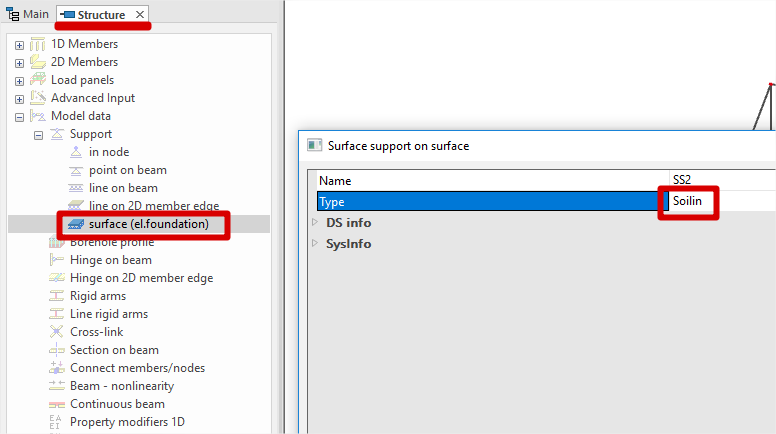

Pro spektrální analýzu s podporami typu Soil-in je nutno definovat typ plošné podpory soil-in a vytvořit zatěžovací stav s proměnným zatížením a dynamickým typem zatížení se specifikací Seismicita. Viz: "Seizmická analýza budov".
V nastavení řešiče je třeba definovat kombinace pro SOILIN, maximální iterace pro interakci s podložím a počet vlastních tvarů pro spektrální analýzu. Viz: "Parametry požadované Soilinem".

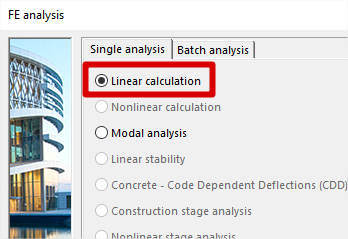

V obou prostředích pro vyhodnocení výsledků se tento typ výpočtu pouští jako lineární výpočet.

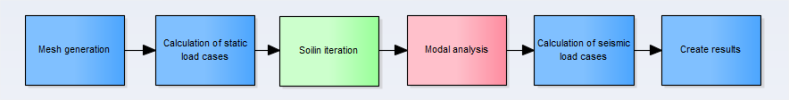

Ve ‚standardním‘ prostředí pro vyhodnocení výsledků je schéma lineárního výpočtu se seismickými zatěžovacími stavy a Soil-in následující:
Výhodou tohoto řešení je, že výpočet Soil-In se provádí před modální analýzou, soil-in tak ovlivňuje vlastní frekvence konstrukce při spektrální analýze.

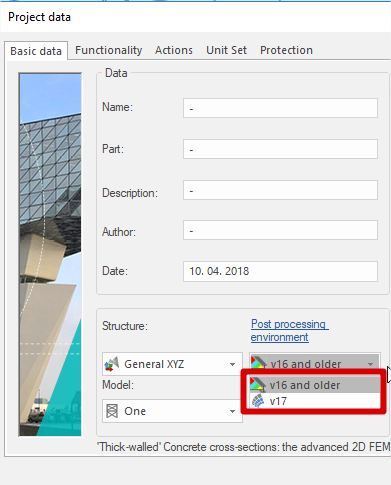

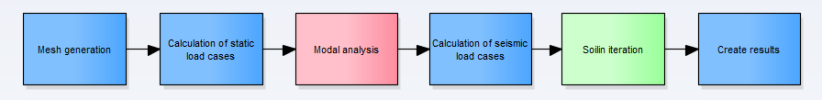

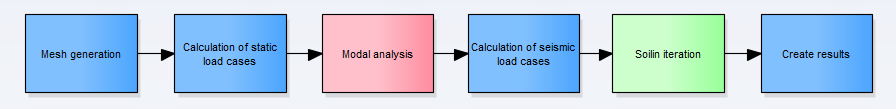

V prostředí pro vyhodnocení výsledků ‚v16 a starší‘ je schéma lineárního výpočtu se seismickými zatěžovacími stavy a Soil-in následující:
Výhodou tohoto řešení je skutečnost, že parametry soil-in pro modální analýzu se berou přímo z nastavení řešiče, protože výpočet Soil-in je na konci výpočtu.
Nevýhodou je, že parametry Soil-in mají pro všechny plošné podpory stejnou hodnotu.
Možné obejití nevýhody:

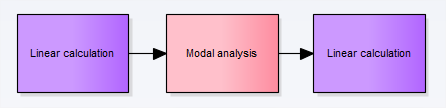

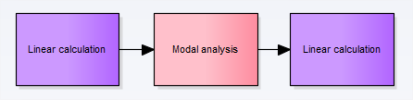

Některé aspekty výpočtu v prostředí pro vyhodnocení výsledků ‚v16 a starší‘ lze „upravit“ na podobu použitou ve ‚standardním‘ prostředí pro vyhodnocení výsledků následujícím způsobem:
