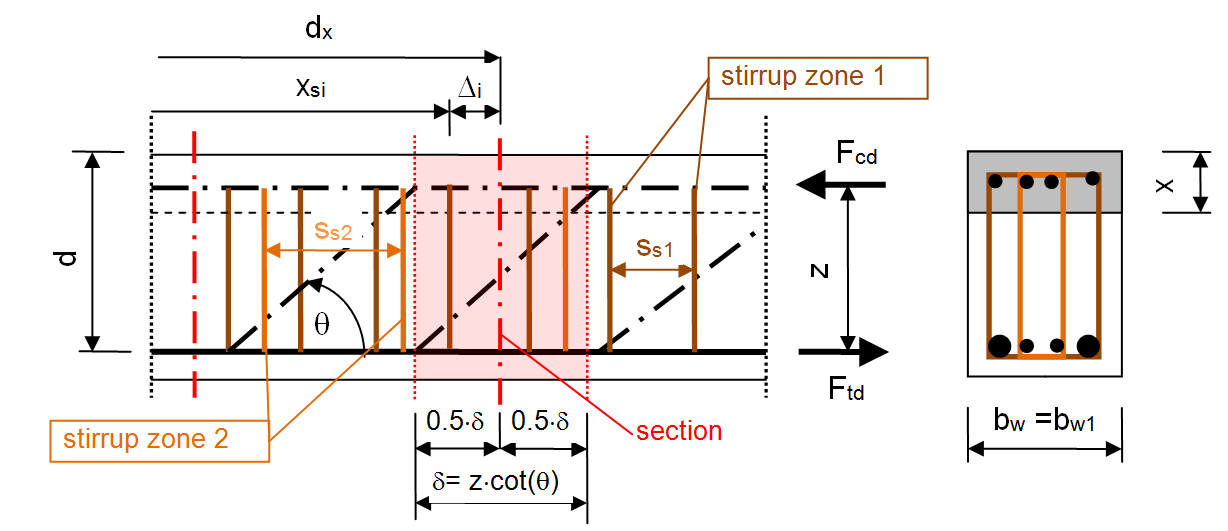

Třmínky kolem průřezu se uvažují v délce odpovídající vodorovnému průmětu délky náhradní diagonály (šířka náhradní diagonály), která se spočte podle vzorce
kde
| z | je rameno vnitřních sil průřezu, viz kapitola "Rameno vnitřních sil pro posudek smyku". |
| q | Úhel mezi náhradní diagonálou a osou nosníku kolmou ke smykové síle, viz "Úhel mezi náhradní diagonálou a osou nosníku" |
