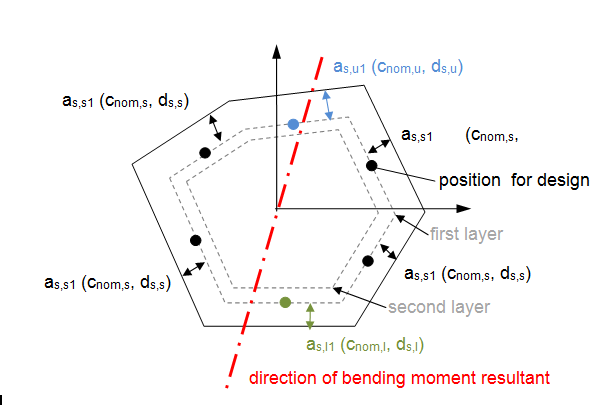

Poloha výztuže se spočte z parametrů zadaných v dialogu Nastavení betonu > Výchozí hodnoty návrhu, viz "Výchozí nastavení návrhu". Poloha výztuže je vždy uprostřed okraje, který je vytvořen odsazením aktuálního průřezu o vzdálenost as. Vzdálenost a průměr výztuže se mohou pro každý okraj lišit a počítají se v závislosti na typu dílce podle vzorce:
kde
| cnom,l | je krytí betonu u spodního povrchu pro nosník a nosníkovou desku |
| cnom,u | je krytí betonu u horního povrchu pro nosník a nosníkovou desku |
| cnom,s | je krytí betonu pro postranní výztuž pro nosníky (pro okraj, který není spodním ani horním povrchem). tato hodnota závisí na parametru Typ krytí postranní výztuže, viz "Výchozí nastavení návrhu" |
| cnom | je krytí betonu pro sloupy, hodnota je stejná pro všechny okraje |
| dss | je průměr třmínků pro nosníky a sloupy |
| ds,l | je průměr podélné výztuže u spodního povrchu pro nosník a nosníkovou desku |
| ds,u | je průměr podélné výztuže u horního povrchu pro nosník a nosníkovou desku |
| ds,s | je průměr podélné výztuže pro postranní výztuž pro nosníky tato hodnota je stejná jako průměr podélné výztuže u spodního povrchu |
| ds | je průměr podélné výztuže pro sloupy, hodnota je stejná pro všechny okraje |
| j | vrstva výztuže |
| smin | je minimální čistá vzdálenost dvou vrstev výztuže |
Okraj, pro který se použije parametr horní výztuže je okraj nad osou, který je protnut přímkou ve směru výslednice ohybových momentů pro nebezpečnou kombinaci, jež způsobuje největší lineární napětí v průřezu.
Okraj, pro který se použije parametr spodní výztuže je okraj pod osou, který je protnut přímkou ve směru výslednice ohybových momentů pro nebezpečnou kombinaci, jež způsobuje největší lineární napětí v průřezu.
