Návrh do více vrstev

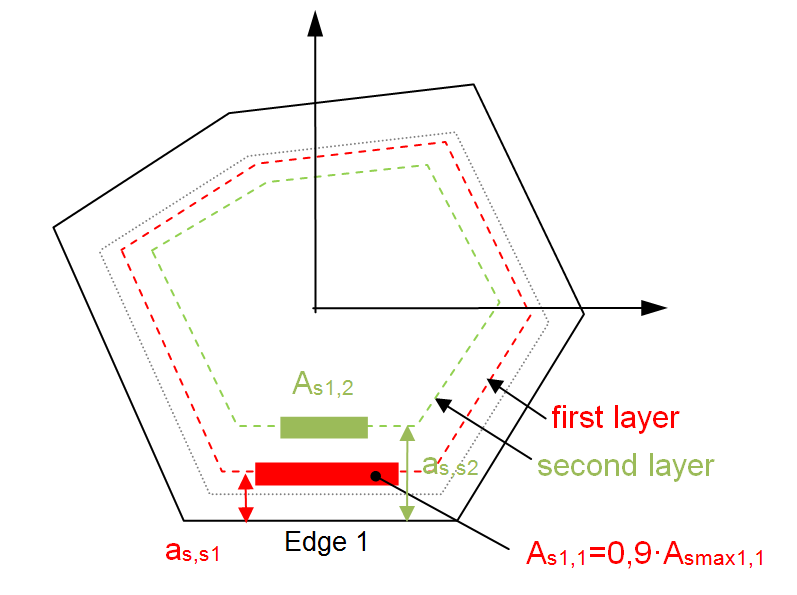

Program dokáže navrhovat výztuž do více vrstev. Jedná se o iterační výpočet pracující v následujících krocích:

zvolenou metodou se navrhne výztuž do první vrstvy
navržená plocha u každého okraje se porovná s maximální plochou výztuže (plochou výztuže spočtenou z minimální čisté vzdálenosti prutů), kterou lze k danému okraji umístit
pokud je navržená plocha výztuže u některého z okrajů větší, než maximální plocha, provede se nový návrh pro další vrstvu, přičemž platí následující:
- plocha výztuže As,max se zadá do předchozí vrstvy
- spočte se poloha výztuže pro další vrstvu, viz "Výpočet polohy výztuže"
- spustí se návrh pro novou polohu, při němž se zohlední výztuže z předchozí vrstvy

Maximální počet vrstev je 5. Program skončí s chybou, pokud maximální počet vrstev (5) nestačí.

Návrh do více vrstev lze provádět pouze u nosníků a nosníkových desek.
