Standardní plochá deska je rovinný dvojrozměrný prvek s libovolným počtem hran, které mohou být rovné nebo zakřivené.
Stěna je svislý plošný prvek, jehož základna je buď rovná nebo zakřivená.
Skořepiny jsou v systému SCIA Engineer definovány ohraničujícími čarami (tzn. hraničními křivkami). Tvar skořepiny může být definován čtyřmi, třemi nebo dvěma křivkami / úsečkami.
Při vytváření některých tvarů je nezbytná určitá „matematická představivost“. Proto jsou základní tvary vytvořené předem ve formě šablon a následně je lze snadno vložit do projektu jako uživatelské bloky.
Jméno
Je použito pro označení (identifikaci) desky.
Typ prvku
Standard = standardní konečně-prvková deska
Ocelová deska = speciální typ pro desky tvořené profilovanými ocelovými plechy
Spřažená deska = speciální typ pro desky tvořené profilovanými ocelovými plechy opatřenými dobetonávkou
Zatěžovací panel = umožňuje změnit chování desky na zatěžovací panel
Volby Ocelová deska a Spřažená deska jsou dostupné pouze, jsou-li v projektu nastaveny oba potřebné materiály (ocel a beton), viz kapitola Výpočtový model pro spřažené konstrukce.
Volba Zatěžovací panel je dostupná pouze v prostředí pro vyhodnocení výsledků ‚výchozí‘. Po přepnutí desky na zatěžovací panel je k dispozici řada dalších nastavení svázaných s funkcí zatěžovacích panelů.
Chování prvku
Standardní MKP = standardní konečný deskový prvek pro výpočtový model
Pružná diafragmata = mají pouze osovou tuhost ve své rovině, jsou bez ohybové tuhosti, přenos zatížení je zajištěn vestavěnou funkcionalitou zatěžovacích panelů
Polotuhá diafragmata = mají tuhost rovině shodnou se standardním MKP prvek, jsou bez ohybové tuhosti, přenos zatížení je zajištěn vestavěnou funkcionalitou zatěžovacích panelů
Tuhá diafragmata = mají nekonečnou tuhost v rovině, jsou bez ohybové tuhosti, přenos zatížení je zajištěn vestavěnou funkcionalitou zatěžovacích panelů
Volba chování diafragmat je dostupná pouze pro Ocelové a Spřažené desky. Více podrobností nejdete v kapitole Výpočtový model pro spřažené konstrukce, kde najdete i podrobnosti k jednotlivým typům diafragmat.
Typ
Určuje typ desky. Uživatel může vybrat z následujících typů: (i) deska, (ii) stěna a (iii) skořepina.
Tento typ hraje důležitou roli například v normových posudcích. Použitá metoda posudku je na tomto parametru závislá. Věnujte proto pozornost správnému výběru typu desky.
Materiál
Určuje materiál desky.
Izotropní = Je použita normální izotropní deska s identickými vlastnostmi ve všech směrech.
Ortotropní = Je použita ortotropní deska s různými vlastnostmi ve dvou pravoúhlých směrech.
Membrána = K analýze desky jsou použity zvláštní membránové prvky.
Vyloučení tahu = K analýze desky jsou použity zvláštní prvky přenášející pouze tlak.
Typ tloušťky
Je možné zadat desku s konstantní nebo proměnnou tloušťkou.
Viz také odstavec Proměnná tloušťka níže v této kapitole.
Tloušťka
Pro konstantní tloušťku stačí zadat pouze jednu hodnotu tloušťky.
Pro proměnnou tloušťku je nutné zadat dvě hodnoty tloušťky. Zadání desky s proměnnou tloušťkou je popsáno v samostatném odstavci. Tam jsou také popsány příslušné parametry.
Ortotropie (jen u ortotropního modelu FEM)
Tato položka určuje typ ortotropie desky. Také uživateli umožňuje otevřít Správce ortotropie a zadat nový typ ortotropie.
Systémová rovina prvku (nikoli u membránového modelu FEM)
Zadávací rovina (systémová rovina) zadávané desky může být ve střednicové, horní, nebo spodní rovině desky.
Excentricita z
Je-li nutné, lze zadat excentricitu desky.
Typ LSS
Určuje typ lokálního souřadného systému desky.
Viz také odstavec Typy lokálního souřadného systému níže v této kapitole.
Prohodit orientaci os
Směr lokální osy Z desky lze změnit na opačný. K tomu slouží toto zaškrtávací políčko. Viz odstavec Účinek parametru Prohodit orientaci os níže v této kapitole.
Natočení LSS
Zde lze nastavit směr osy X lokálního souřadného systému.
Vrstva
Výběr vrstvy, ve které je deska umístěna. Také uživateli umožňuje otevřít Správce vrstev a zadat novou vrstvu.
Výška
Určuje výšku stěny.
Bod vložení
Určuje, zda se zadává dolní základna stěny, nebo horní.

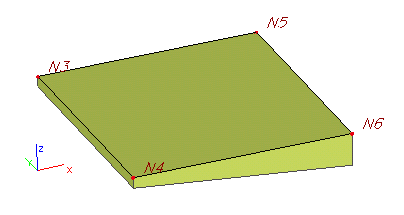

Ve vlastnostech desky lze zadat její proměnnou tloušťku. K výběru je několik možností.
Směr X
Tloušťka se mění ve směru globální osy X.
Pro tuto volbu uživatel vybere dva body, ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Poznámka: Výběru těchto dvou bodů je třeba věnovat pozornost. Pokud oba body leží na přímce rovnoběžné s globální osou Y, nic se nestane - proměnnou tloušťku ve směru globální osy X nelze pro takové zadání určit.
Směr Y
Tloušťka se mění ve směru globální osy Y.
Pro tuto volbu uživatel vybere dva body, ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Viz poznámka pro směr X.
Směr Z
Tloušťka se mění ve směru globální osy Z.
Pro tuto volbu uživatel vybere dva body, ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Lokální X
Tloušťka se mění ve směru lokální osy x desky.
Pro tuto volbu uživatel vybere dva body, ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Lokální osa x je standardně definována prvními dvěma vrcholy desky.
Tato volba není dostupná pro desky zadané jako skořepina!
Lokální Y
Tloušťka se mění ve směru lokální osy y desky.
Pro tuto volbu uživatel vybere dva body, ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Tato volba není dostupná pro desky zadané jako skořepina!
Proměnná ve dvou směrech
Uživatel vybere tři body (vrcholy desky), ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Tato volba není dostupná pro desky zadané jako skořepina!
Proměnná ve 4 bodech
Tato volba je dostupná pouze pro desky se 4 vrcholy.
Uživatel vybere čtyři body (vrcholy desky), ve kterých zadá tloušťku. Pak uživatel zadá do vybraných bodů požadovanou tloušťku.
Radiální
Tato volba je dostupná pouze pro kruhové desky.
Uživatel zadá tloušťku ve středu a na okraji desky.
Doporučuje se zadat dva body v místech, kde změna tloušťky začíná a končí. Jinak se může stát, že díky extrapolaci tloušťky bude výsledná tloušťka na části desky záporná, což povede k chybovým zprávám v průběhu výpočtu.
Definování desky s proměnnou tloušťkou se skládá ze dvou kroků. V prvním kroku je nutno zadat desku s konstantní tloušťkou. Tuto desku je poté možno upravit a změnit ji tak v desku s proměnnou tloušťkou. Důvod je ten, že „proměnlivost“ tloušťky je spojena s konkrétními uzly desky, které ve fázi vkládání desky ještě nejsou známy. Jinými slovy, proměnná tloušťka je podobná náběhu na prutu – je to jen další vlastnost desky, nikoli základní, fundamentální parametr.
Parametr Prohodit orientaci os určuje směr lokální osy Z dané desky. Je třeba mít na zřeteli, že tento parametr by mohl ovlivnit směr zatížení definovaný v LSS desky.
|
normální orientace |
|
|
převrácená orientace |
|
