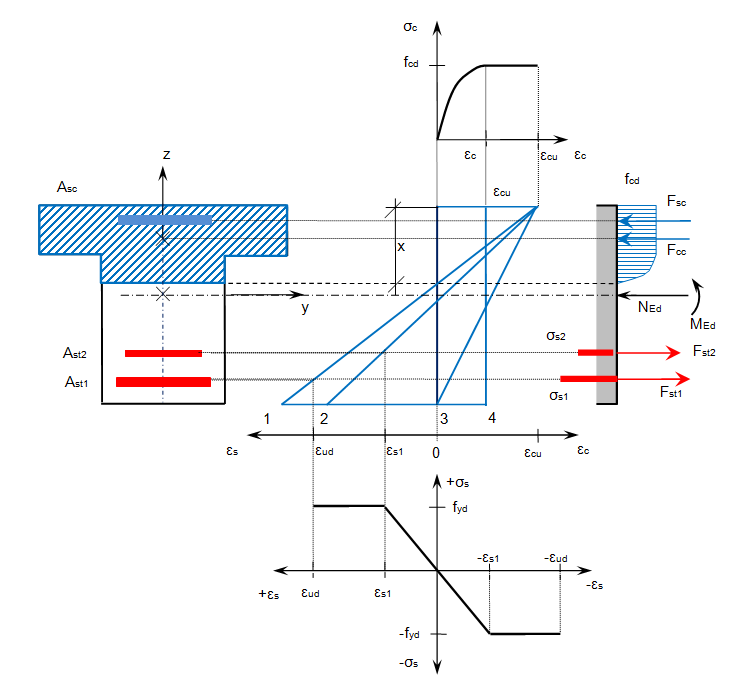

Jednoosá metoda návrhu

Tato metoda umožňuje navrhovat výztuž pouze na normálovou sílu (N_Ed) a jeden ohybový moment (M_Ed). Pokud je průřez zatížen ohybovými momenty kolem obou os, jeden z nich je zanedbán.

• pro metodu jednoosá kolem y se zanedbá moment M_Edz. Z toho plyne, že výztuž je navržena jen na normálovou sílu N_ED a ohybový moment M_Edy
• pro metodu jednoosá kolem z se zanedbá moment M_Edy. Z toho plyne, že výztuž je navržena jen na normálovou sílu N_ED a ohybový moment M_Edz

Výsledky jednoosé metody závisí na typu dílce:

• pro nosníky a nosníkové desky
  • výztuž se navrhne jen u jednoho nebo dvou okrajů (pokud je nutná tlaková výztuž nebo pokud je průřez zatížen pouze normálovou silou)
  • výztuž může být nesymetrická
  • výztuž může být navržena do více vrstev, viz "Návrh do více vrstev"
• pro sloupy
  • výztuž se navrhne vždy u dvou okrajů a je symetrická
  • výztuž je vždy navržena do jedné vrstvy

Poloha výztuže se spočte z parametrů zadaných ve výchozích hodnotách návrhu, viz "Výpočet polohy výztuže"
